ResiTHERM® 12, 2 piezas, varilla de anclaje M12x260 galvanizada, rosca de conexión M12x70 de acero inoxidable A4.

Símbolo ETA eta_wdvs Centro de pruebas para elementos de construcción (PfB) a4 Best Nylon Quality – Garantía de alta calidad en material de nylon Símbolo Hecho en Alemania Símbolo libre de halógenos

La innovadora ResiTHERM® 12 es rápida, hermética a la lluvia, con separación térmica, resistente a la corrosión, aprobada por ETA y fabricada en Alemania. En este juego de 2 unidades, la varilla de anclaje M12 x 260 en la pared está galvanizada, mientras que la rosca de conexión externa M12 x 70 y las piezas de conexión están hechas de acero inoxidable A4.

Un solo producto para todos los tipos y espesores de aislamiento, por ejemplo, espesores de aislamiento desde 60 - 220 mm al anclar en fachadas aisladas de hormigón, desde 60 - 190 mm en hormigón celular y ladrillo macizo, y desde 60 - 160 mm cuando la pared aislada está compuesta por ladrillos perforados. Esto permite una alta flexibilidad de aplicación, incluso en otros materiales base.

El módulo de separación térmica negro elimina eficientemente los puentes térmicos y protege contra el moho y la pérdida de calor. Su junta de sellado de EPDM preensamblada y resistente a la intemperie garantiza un sellado seguro contra la lluvia intensa hasta fuerza de viento 11 (tormenta violenta) y hasta 3 mm de desplazamiento, probado en cuanto a estanqueidad según la norma DIN EN 1027.

Imagen de Producto Taco para Sate ResiTHERM® 12
Imagen de Producto Módulo Separación Térmica ResiTHERM® 12
Imagen de Producto Módulo Térmico ResiTHERM® 12
Imagen de Producto Taco para Sate ResiTHERM® 12
Imagen de Producto Módulo Separación Térmica ResiTHERM® 12
Imagen de Producto Módulo Térmico ResiTHERM® 12
Longitud del anclaje (mm)
Ld 295
Espesor del aislamiento (mm)
tfix 60-220
Material
Acero
Profundidad de agujero (mm)
h1 80/110/140+e
Diámetro del agujero (mm)
d0 14/20
Profundidad efectiva de anclaje (mm)
hef 70/100/130
Tipo de rosca
th M12
Tuerca de unión
thc M12
Espesor (mm)
tfix ≤24
Longitud del módulo de separación térmica [mm]
Lm 60
Diámetro de la tapa [mm]
KD 42
Par de apriete
Tinst 19
Baño
Galvanizado
Cantidad mínima
1
Peso
g 750

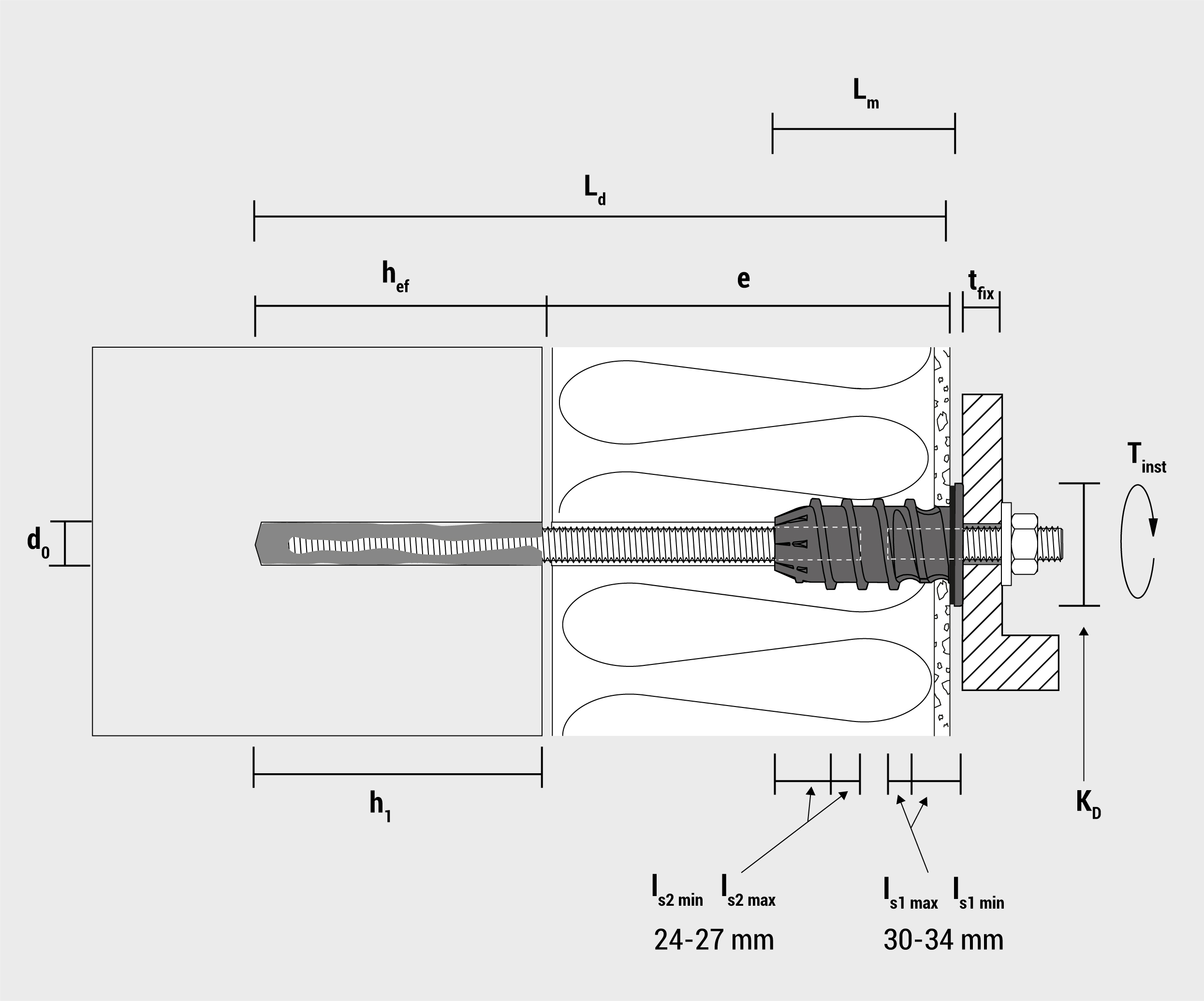

Dibujo técnico - ResiTHERM 12 - ES
a_rth12_1
a_rth12_2
Instalación solar con RESITHERM® en fachada de edificio residencial

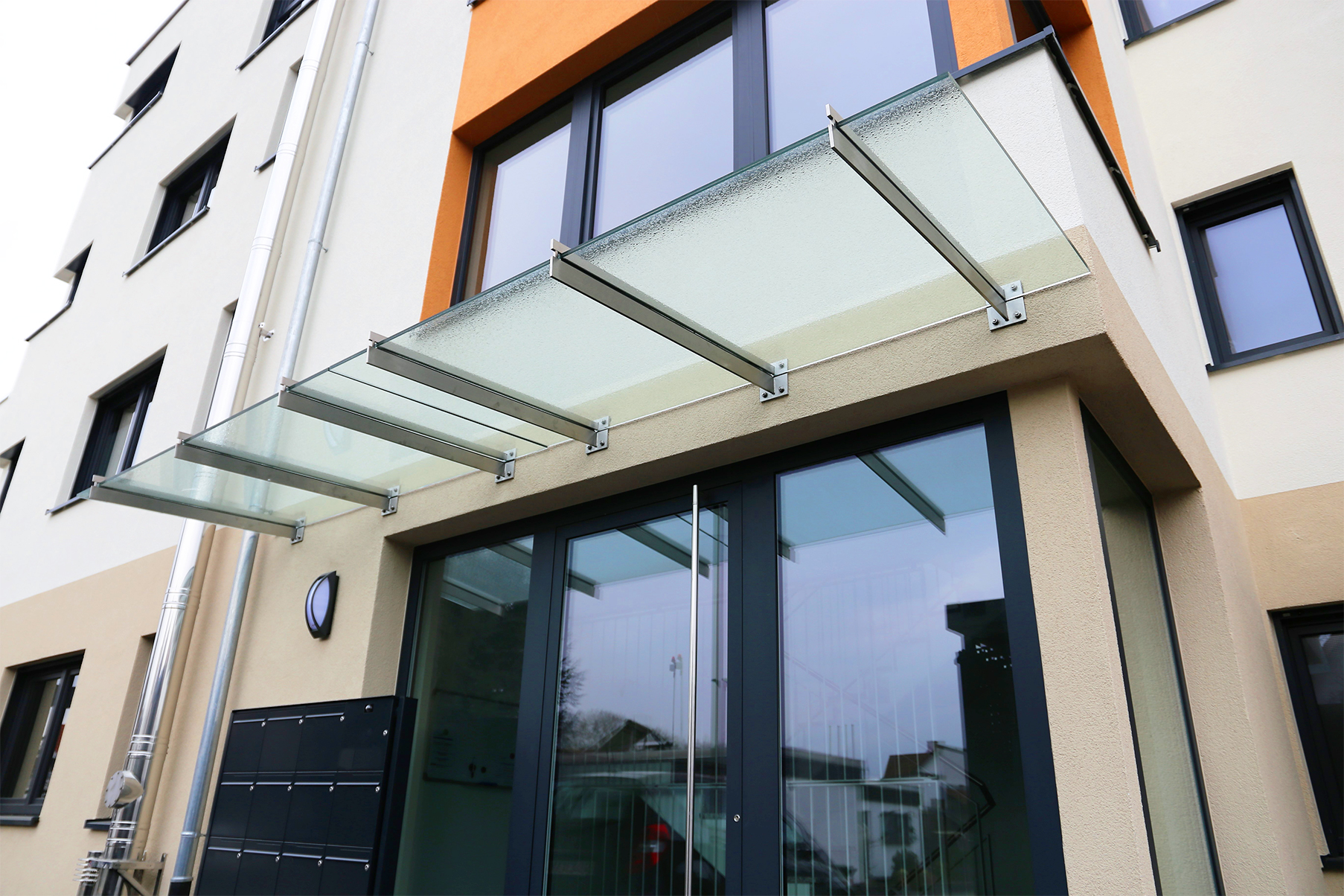

  • Marquesinas
  • Aire acondicionado

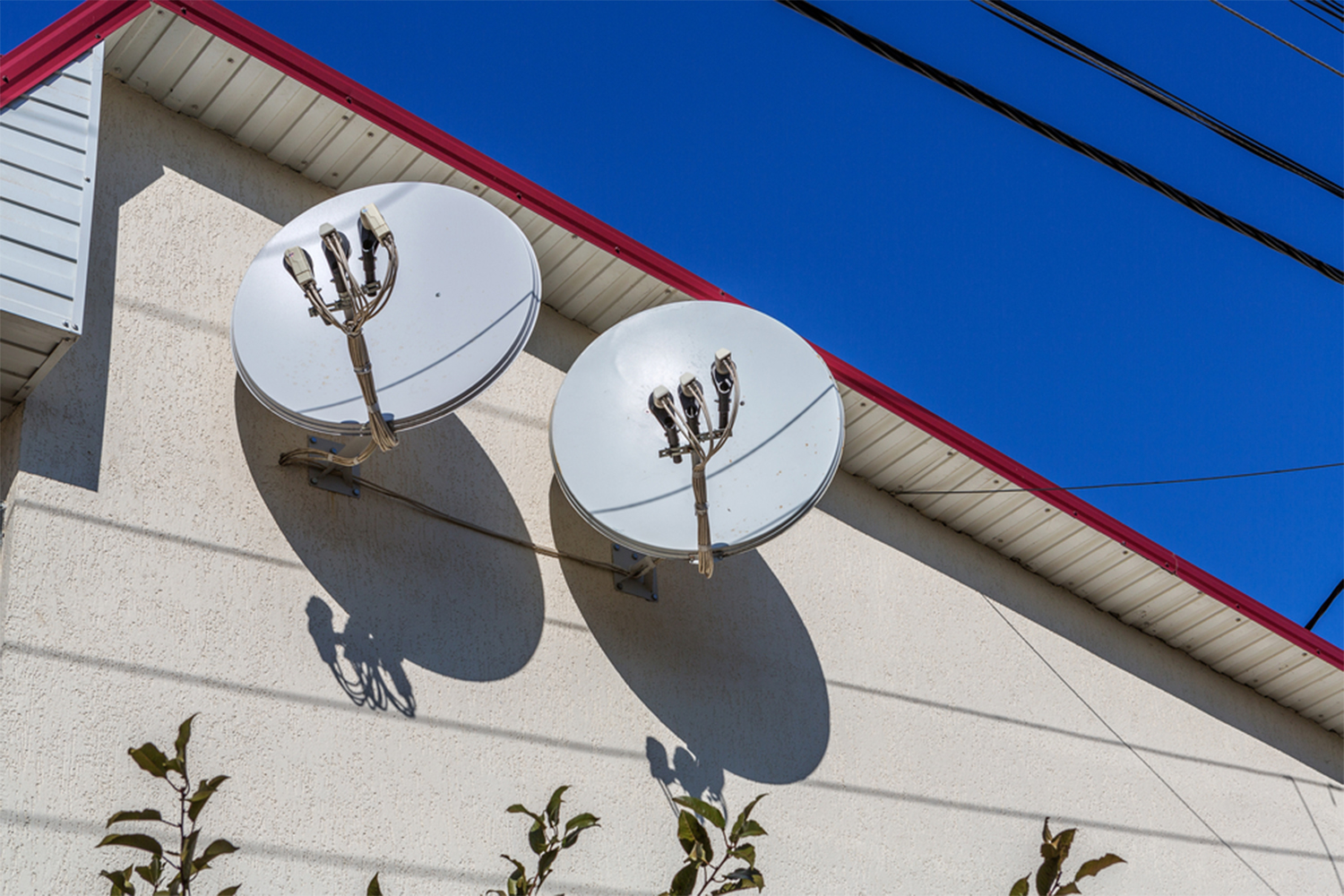

  • Antenas parabólicas
  • Construcción de edificios
  • Estores de protección solar
  • Rejas de ventana
  • 93402
  • 93404
  • Bajantes de agua de lluvia
Características clave
  • Acero inoxidable A4 para instalaciones exteriores
  • Fabricado con Nylon reforzado con fibra de vidrio
Materiales adecuados
bm_concrete
Hormigón
bm_brick_solid
Ladrillo macizo
bm_sand-lime_solid_brick
Ladrillo macizo silicocalcáreo
bm_lightweigt_solid_concrete_block
Bloque de hormigón ligero macizo
bm_aerated_concrete
Hormigón poroso
bm_brick_hollow
Ladrillo hueco
bm_sand-lime_hollow_brick
Ladrillo hueco silicocalcáreo
bm_aerated_concrete_hollow
Bloque de hormigón ligero hueco
bm_natural_stone
Piedra natural

Instalación de ResiTHERM® 12, 2 piezas, varilla de anclaje M12x260 galvanizada, rosca de conexión M12x70 de acero inoxidable A4.

Paso 1

Paso 1

Imagen de montaje ResiTHERM® 12 en hormigón/hormigón celular para una instalación con separación energéticamente eficiente en una fachada aislada 2

Imagen de montaje ResiTHERM® 12 en hormigón/hormigón celular para una instalación con separación energéticamente eficiente en una fachada aislada 2

Imagen de montaje ResiTHERM® 12 en hormigón/hormigón celular para una instalación con separación energéticamente eficiente en una fachada aislada 3

Imagen de montaje ResiTHERM® 12 en hormigón/hormigón celular para una instalación con separación energéticamente eficiente en una fachada aislada 3

Imagen de montaje ResiTHERM® 12 en hormigón/hormigón celular para una instalación con separación energéticamente eficiente en una fachada aislada 4

Imagen de montaje ResiTHERM® 12 en hormigón/hormigón celular para una instalación con separación energéticamente eficiente en una fachada aislada 4

Montagebild ResiTHERM® 12 in Beton/Porenbeton zur energieeffizienten Abstandsmontage an der gedämmten Fassade 6

Montagebild ResiTHERM® 12 in Beton/Porenbeton zur energieeffizienten Abstandsmontage an der gedämmten Fassade 6

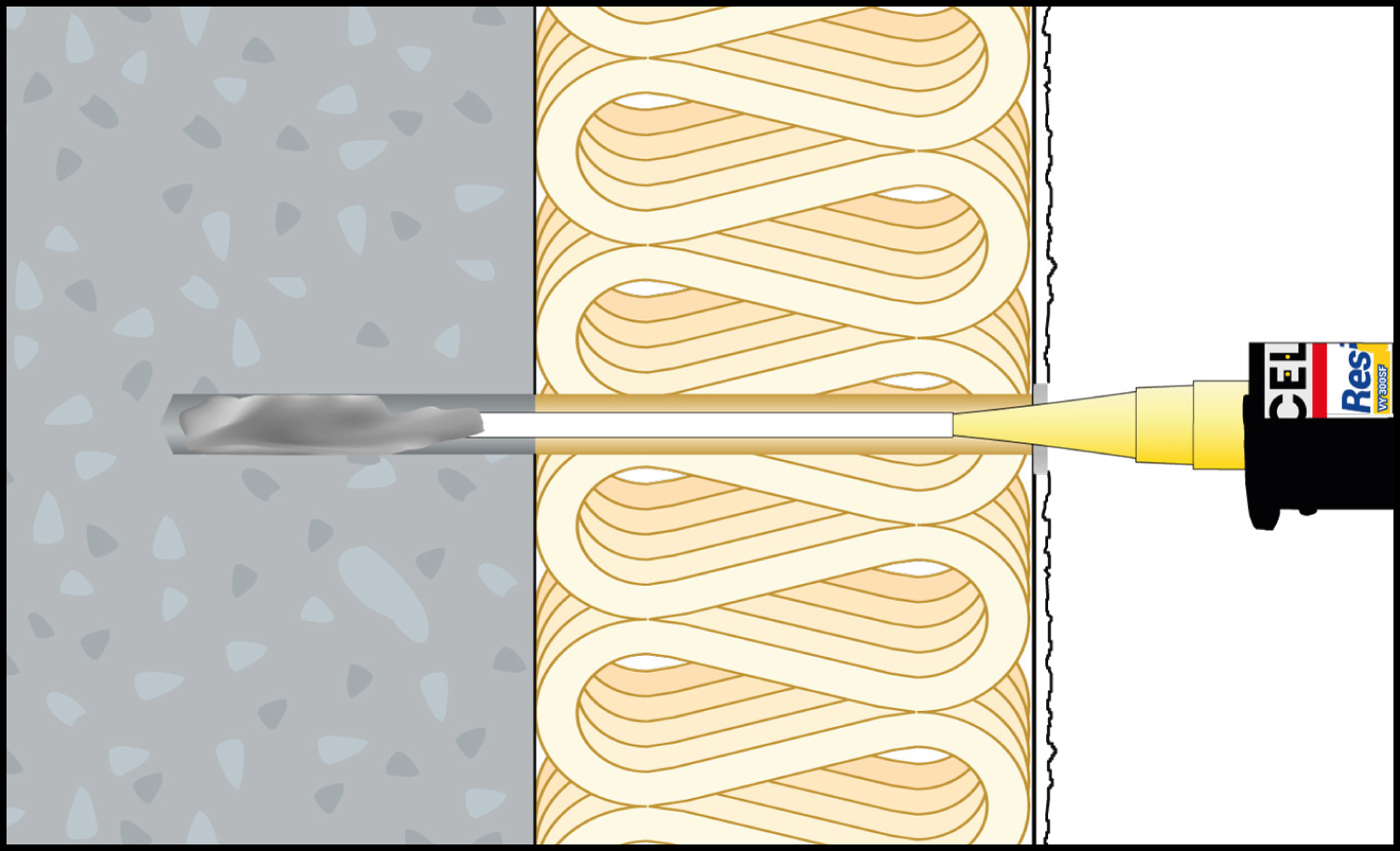

Paso 6
