Anclaje camisa con cono expansor Dynabolt tornillo DT Ø 8-C M6x45 cincado

Símbolo ETA
El anclaje metálico con camisa expansora y tornillo hexagonal DT es adecuado para fijaciones pasantes en cargas medias. Anclaje homologado CE para hormigón no fisurado. Cono con aletas antigiro para facilitar una rápida y segura expansión y camisa con protuberancias antigiro para evitar la rotación en el agujero. Además, la camisa ha sido fabricada con chaflán progresivo para facilitar la expansión del cono.

Anclaje metálico antigiro hexagonal Dynabolt DT con camisa y tornillo
Dibujo técnico - DNBOLT - ES
t_dnbolt_de
Perforación y limpieza del orificio en hormigón para instalación del anclaje Dynabolt DT
Colocación del anclaje metálico antigiro Dynabolt DT en el orificio
Apriete del anclaje metálico antigiro Dynabolt DT con llave
Anclaje metálico antigiro Dynabolt DT fijado en hormigón
Anclaje metálico antigiro hexagonal Dynabolt DT con camisa y tornillo
Dibujo técnico - DNBOLT - ES
t_dnbolt_de
Perforación y limpieza del orificio en hormigón para instalación del anclaje Dynabolt DT
Colocación del anclaje metálico antigiro Dynabolt DT en el orificio
Apriete del anclaje metálico antigiro Dynabolt DT con llave
Anclaje metálico antigiro Dynabolt DT fijado en hormigón
Diámetro del agujero (mm)
d0 8
Profundidad de agujero (mm)
h1 45
Profundidad efectiva de anclaje (mm)
hef 30
Longitud del anclaje [mm]
La 45
Espesor (mm)
tfix 5
Tipo de rosca
th M6
Tipo de taco
Tornillo cabeza hexagonal
Impronta del tornillo
Drive SW10
Material
Acero
Baño
Galvanizado
Cantidad mínima
250
Peso
g 18.88
Dibujo técnico - DNBOLT - ES
Aplicación del anclaje metálico antigiro Dynabolt DT en instalación de equipos de climatización
Aplicación del anclaje metálico antigiro Dynabolt DT en fijación de cerramientos industriales
  • Perfiles metálicos
  • Guardarrail
  • Farolas
  • Pasamanos
  • Consolas
  • Bandejas
Características clave
  • Homologado para hormigón no fisurado
  • Adecuado para cargas hasta 1000 Kg
  • Cono antirotación con aletas
  • Camisa especial construcción
  • Camisa con chaflán
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural densa
Ladrillo macizo (parcialmente)

Instalación de Anclaje camisa con cono expansor Dynabolt tornillo DT Ø 8-C M6x45 cincado

Perforación y limpieza del orificio en hormigón para instalación del anclaje Dynabolt DT

Perforación y limpieza del orificio en hormigón para instalación del anclaje Dynabolt DT

Colocación del anclaje metálico antigiro Dynabolt DT en el orificio

Colocación del anclaje metálico antigiro Dynabolt DT en el orificio

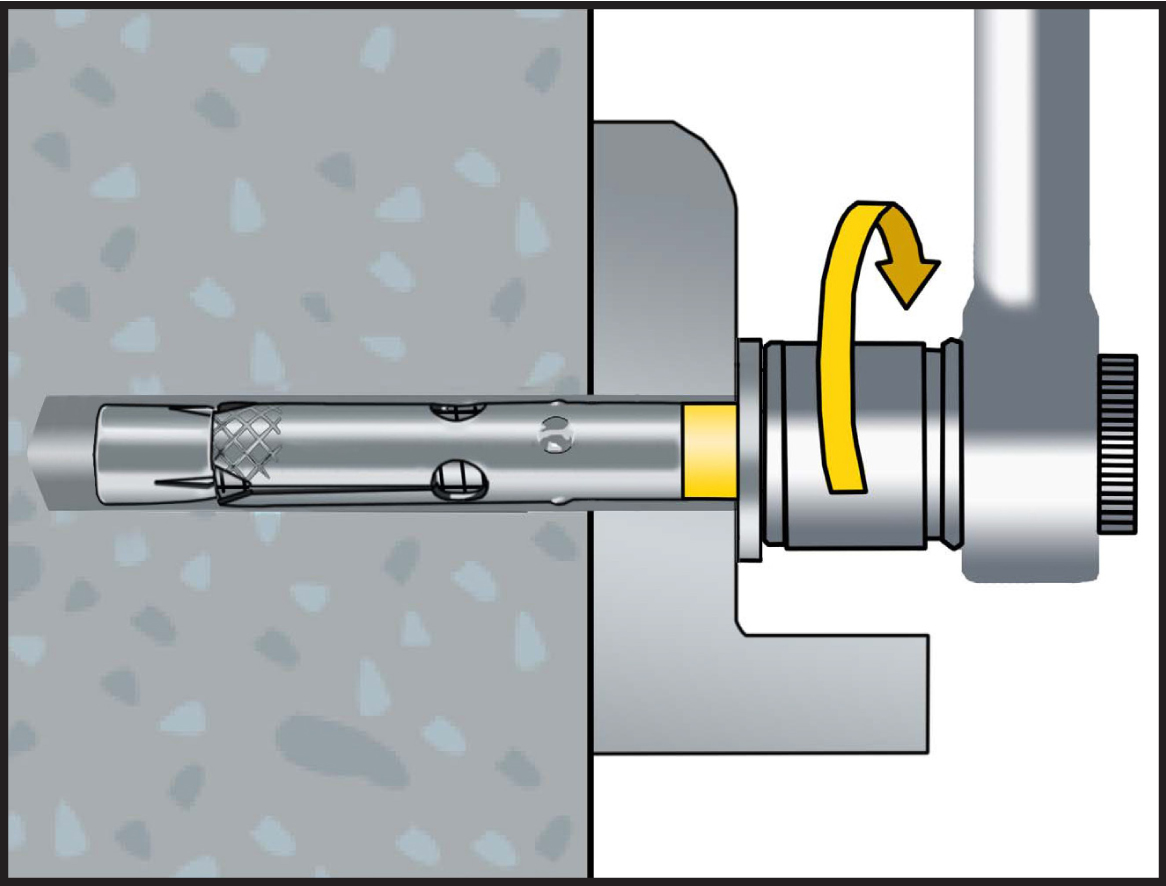

Apriete del anclaje metálico antigiro Dynabolt DT con llave

Apriete del anclaje metálico antigiro Dynabolt DT con llave

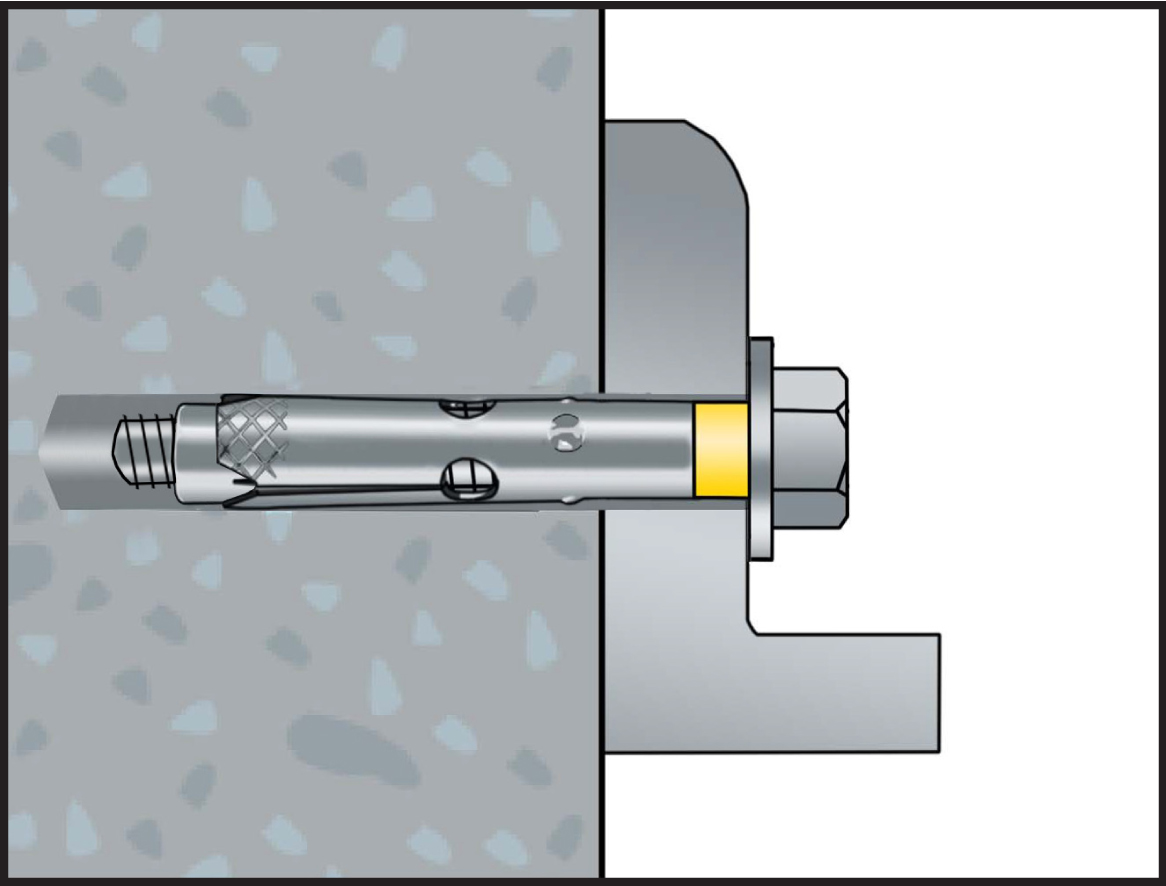

Anclaje metálico antigiro Dynabolt DT fijado en hormigón

Anclaje metálico antigiro Dynabolt DT fijado en hormigón
