Anclaje metálico espárrago BA plus 6-60/10, cincado, Homologado opción 7

Marcado CE – Certificación de cumplimiento de normativa europea i_option7 Símbolo ETA a4
El anclaje metálico BA Plus 6-60/10 de CELO está homologado CE opción 7 para hormigón no fisurado. Es adecuado para una amplia variedad de instalaciones en diámetros M6 - M20. El cono de expansión redondeado facilita la instalación del anclaje. El marcado de la profundidad en el anclaje facilita la pre-instalación. Una larga zona roscada aporta mayor flexibilidad de instalación. Una huella identificativa en el extremo del anclaje (tipo, diámetro, longitud, espesor de sujeción) facilita la elección tanto a la hora de instalar como de renovar la fijación.

Imagen del producto: anclaje de perno BAP para zona de compresión
Imagen del producto: anclaje de perno BAP para zona de compresión
Diámetro del agujero (mm)
d0 6
Profundidad de agujero (mm)
h1 48
Profundidad efectiva de anclaje (mm)
hef 35
Longitud del anclaje [mm]
La 60
Espesor (mm)
tfix 10
Tipo de rosca
th M6
Material
Acero
Baño
Galvanizado
Cantidad mínima
100
Peso
g 14

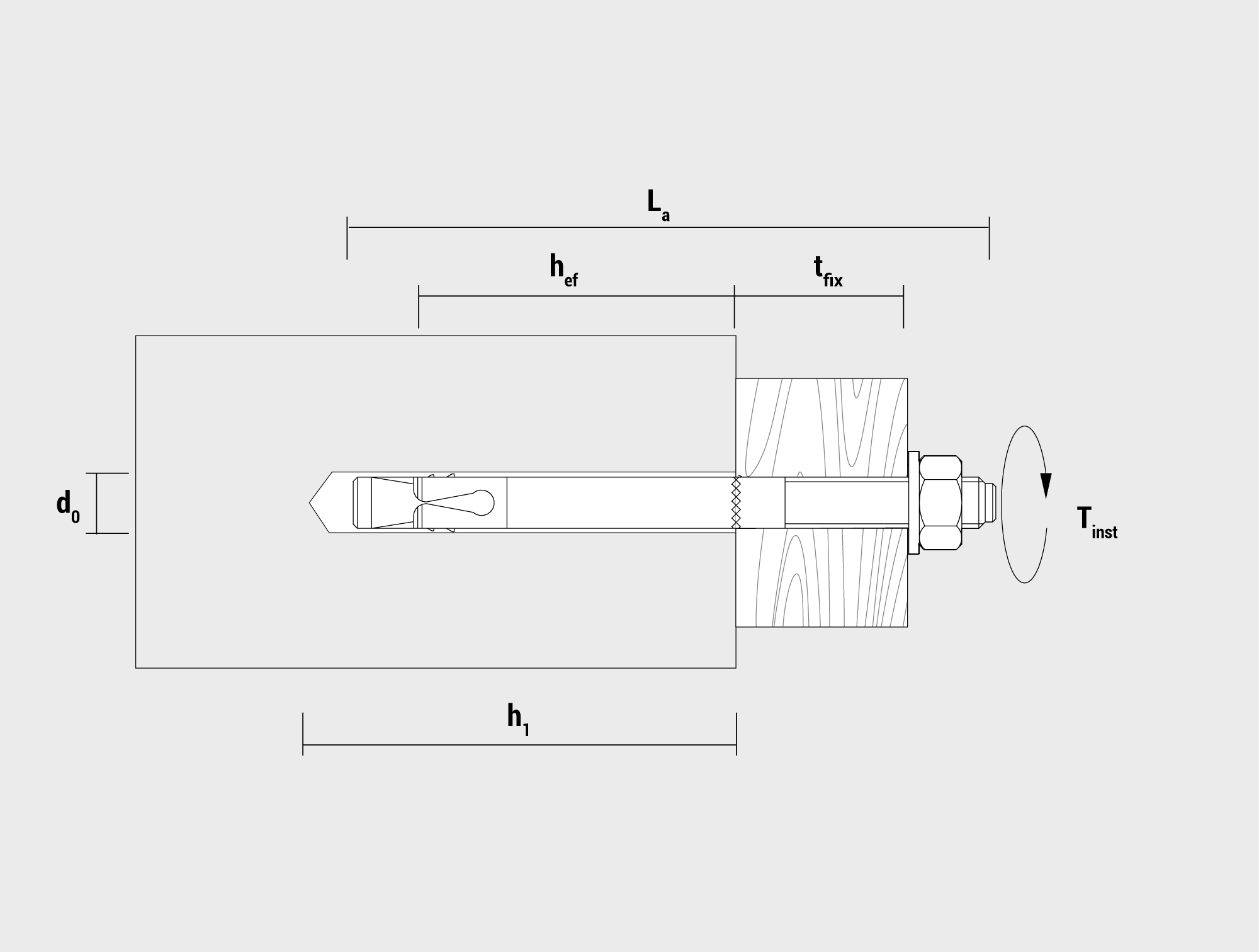

Dibujo técnico - BAP - ES

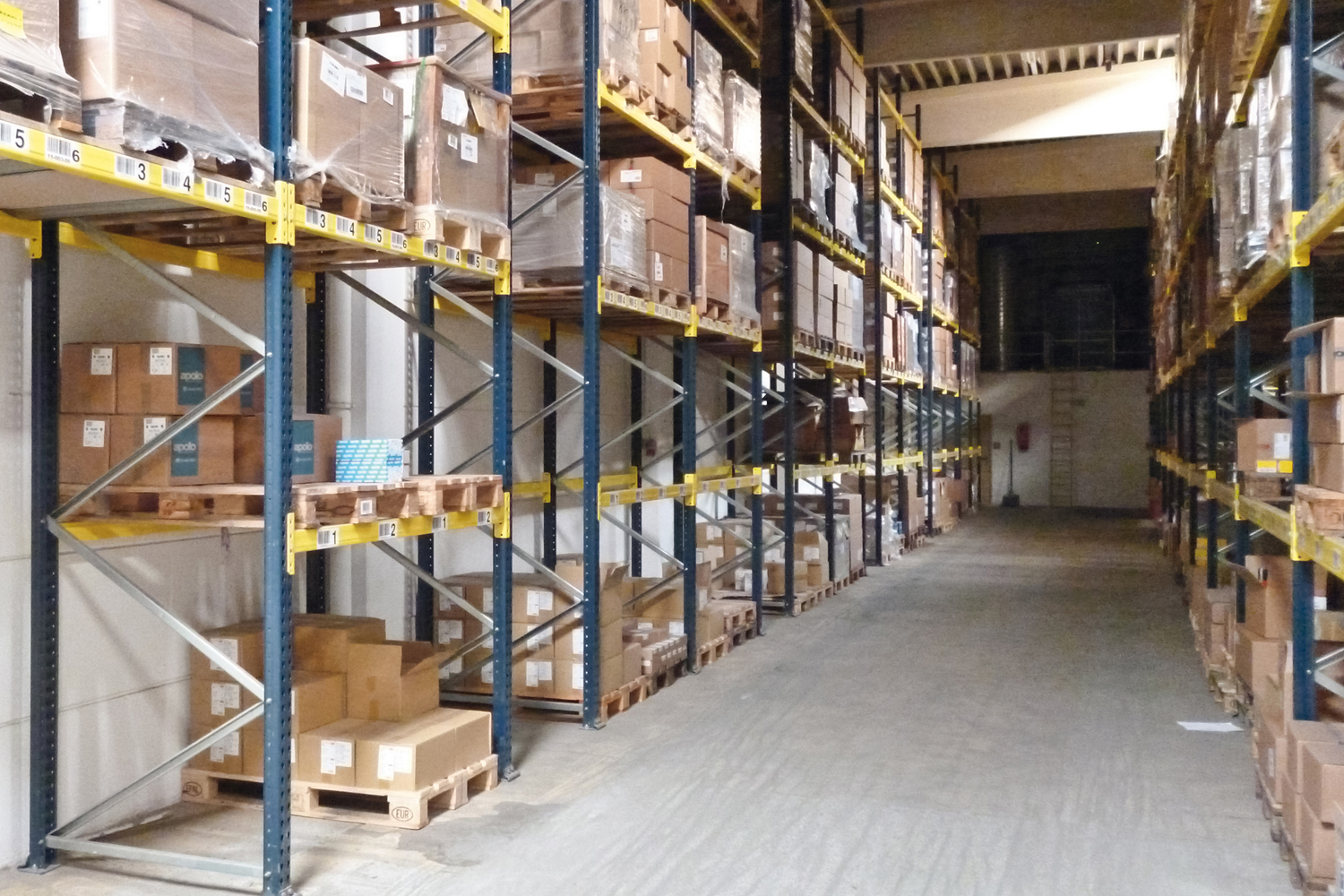

Imagen de aplicación del anclaje de perno BAP: estanterías de almacén
Imagen de aplicación del anclaje de perno BAP: viga metálica fijada al hormigón
  • Soportes de acero
  • Vigas de acero
  • Máquinas
  • Instalaciones técnicas
  • Plataformas elevadoras
  • Tuberías pesadas
  • Bandejas
  • Sistemas de baldas pesadas
  • Premarcos de puerta
Características clave
  • Homologado para hormigón no fisurado
  • Cono de expansión
  • Marca de empotramiento de profundidad
  • Alta precisión y dureza mediante la estampación en frío del espárrago y la rosca.
  • Rosca larga para mayor flexibilidad de aplicación
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural densa
