Alto rendimiento en hormigón fisurado y bajo acción sísmica: El anclaje espárrago roscado BAZ2 8-75/9 es ideal para una amplia variedad de fijaciones en hormigón fisurado y no fisurado, tal como lo confirma la aprobación ETA opción 1 para hormigón fisurado. También es apto para su uso en piedra natural compacta (hasta M8).

Gracias a su larga rosca, el anclaje BAZ2 ofrece una mayor flexibilidad en aplicaciones, especialmente para instalaciones a distancia. Su elaborada geometría del clip de expansión permite anclarse rápida y seguramente al material base, logrando altos valores de carga incluso con pequeñas distancias al borde y entre ejes. El ajuste perfecto entre el cono y la camisa de expansión garantiza un comportamiento de expansión fiable y altos valores de carga.

El cono de expansión redondeado facilita la inserción del anclaje metálico. La marca amarilla de profundidad de colocación elimina la necesidad de medir, ahorrando tiempo durante el premontaje. Además, el BAZ2 cuenta con una protección especial en la cabeza para evitar daños en la rosca al martillearlo. Su tuerca premontada puede desenroscarse sin problemas en cualquier momento.

Gracias al conformado en frío del espárrago y la rosca, el BAZ2 alcanza una alta dureza y precisión. Está aprobado como anclaje sometido a cargas sísmicas (categoría C1) y, según las directrices VdS, también puede utilizarse para fijar tuberías de sistemas de extinción de incendios en techos de hormigón.

El anclaje ignífugo cumple con los requisitos de protección contra incendios (según la clase de resistencia al fuego / prueba de resistencia al fuego R120).

El anclaje espárrago roscado BAZ2 está fabricado en acero cincado, diseñado para aplicaciones en interiores.

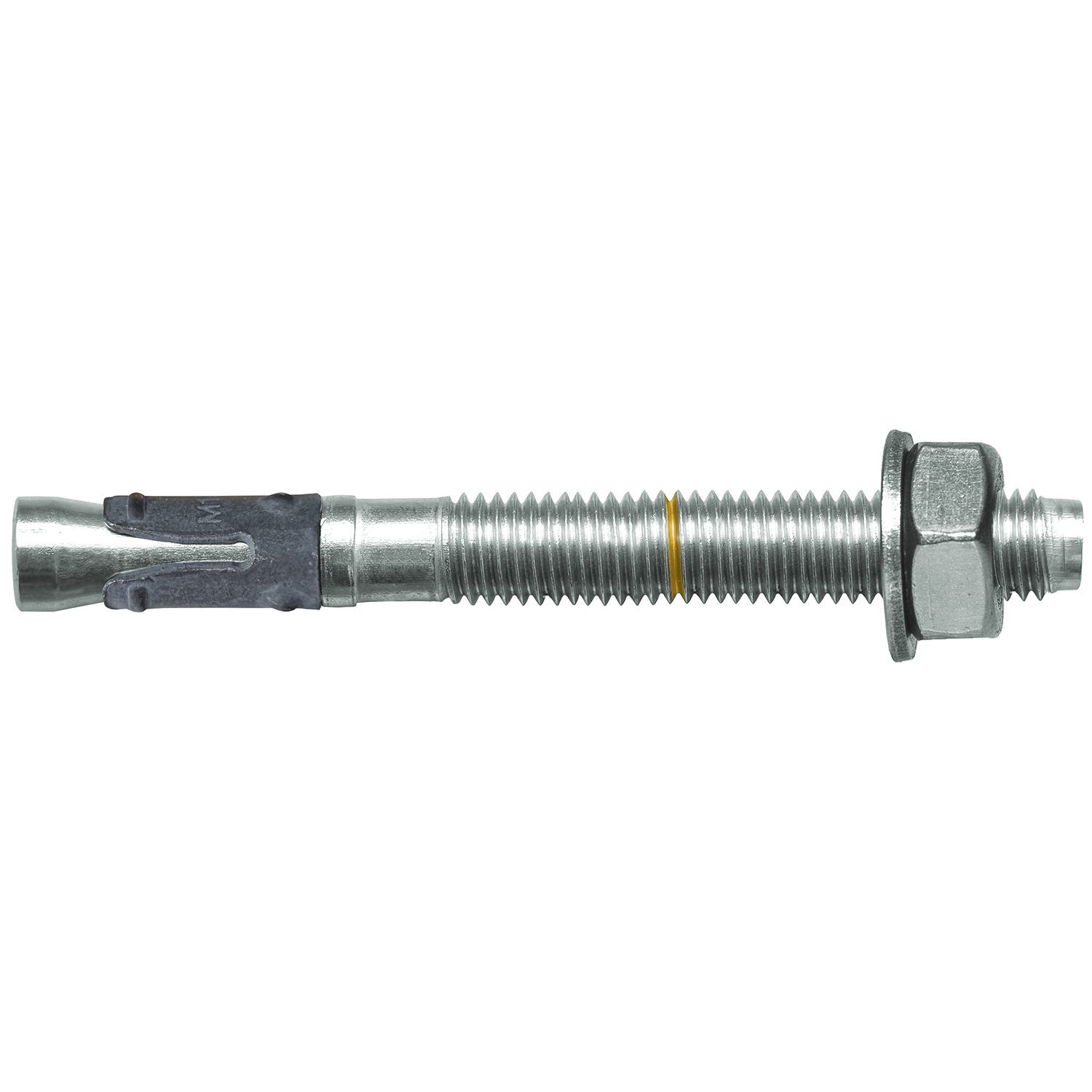

Anclaje espárrago homologado BAZ2 para fijación segura en hormigón

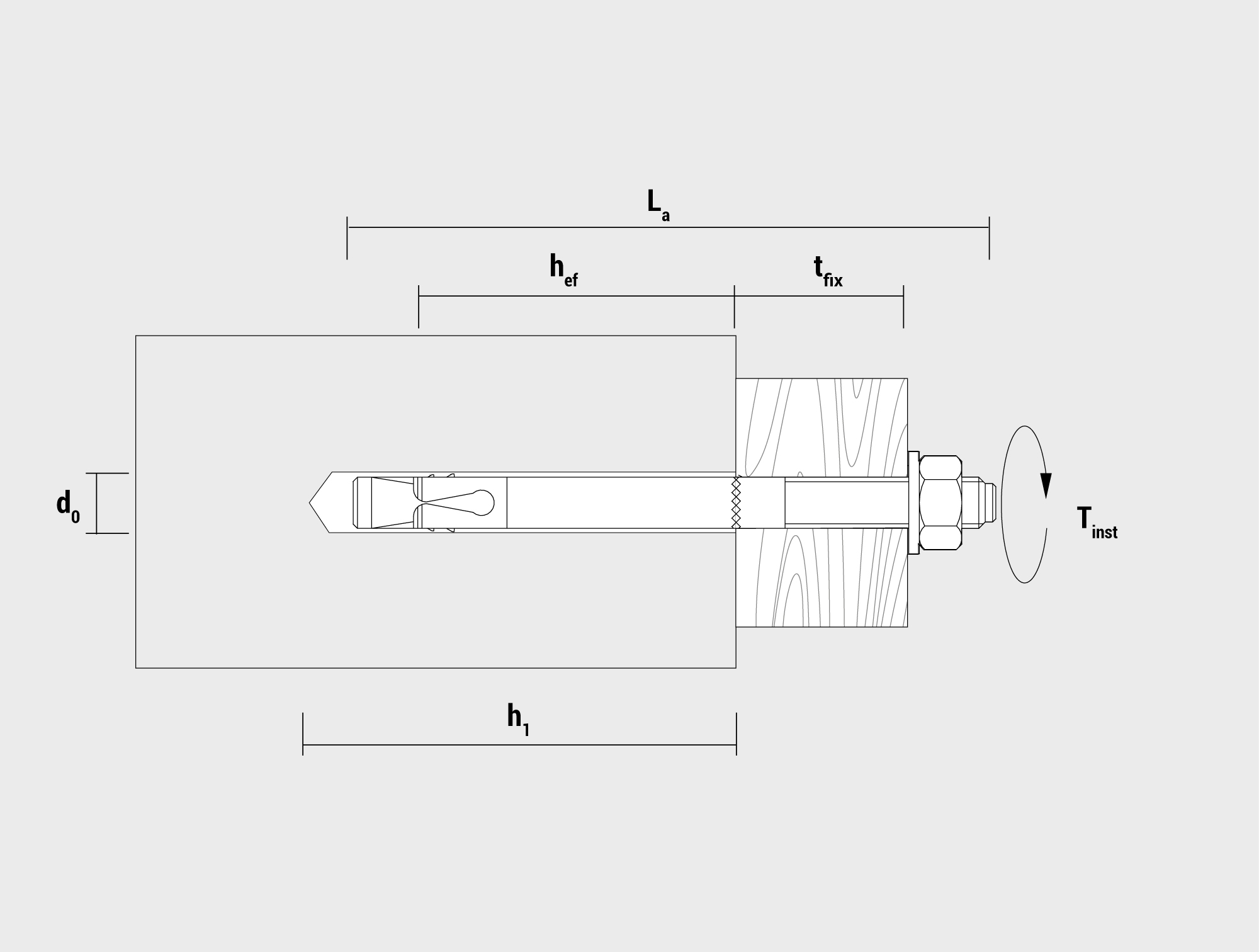

Diámetro del agujero (mm)

d₀ 8

Profundidad de agujero (mm)

h₁ 60

Profundidad efectiva de anclaje (mm)

h_ef 48

Longitud del anclaje [mm]

L_a 75

Espesor (mm)

t_fix 9

Tipo de rosca

th M8

Impronta del tornillo

Drive SW13

Material

Acero

Baño

Galvanizado

Cantidad mínima

Peso

g 29.9

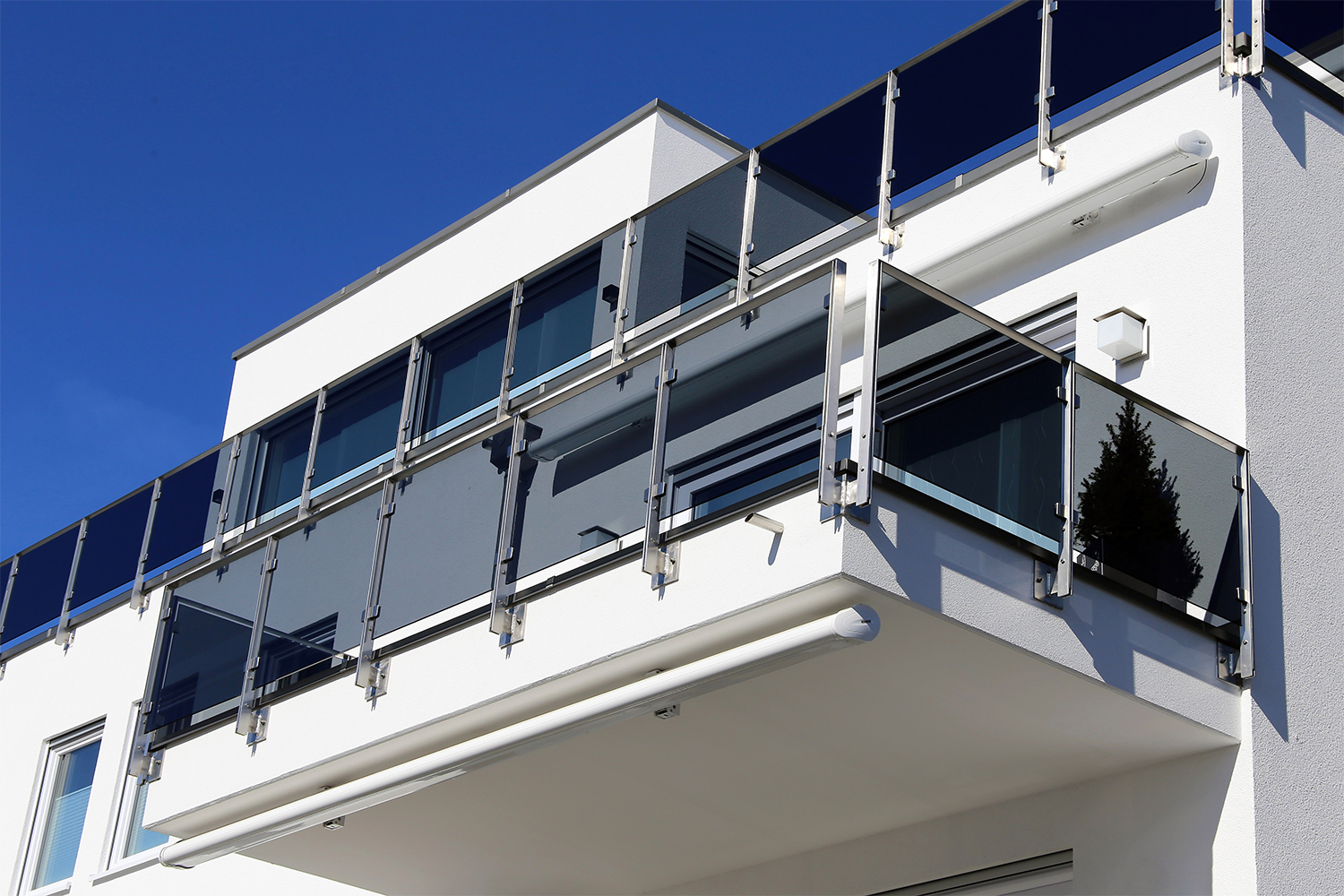

Instalación de barandilla de vidrio en balcón con anclaje espárrago homologado BAZ2

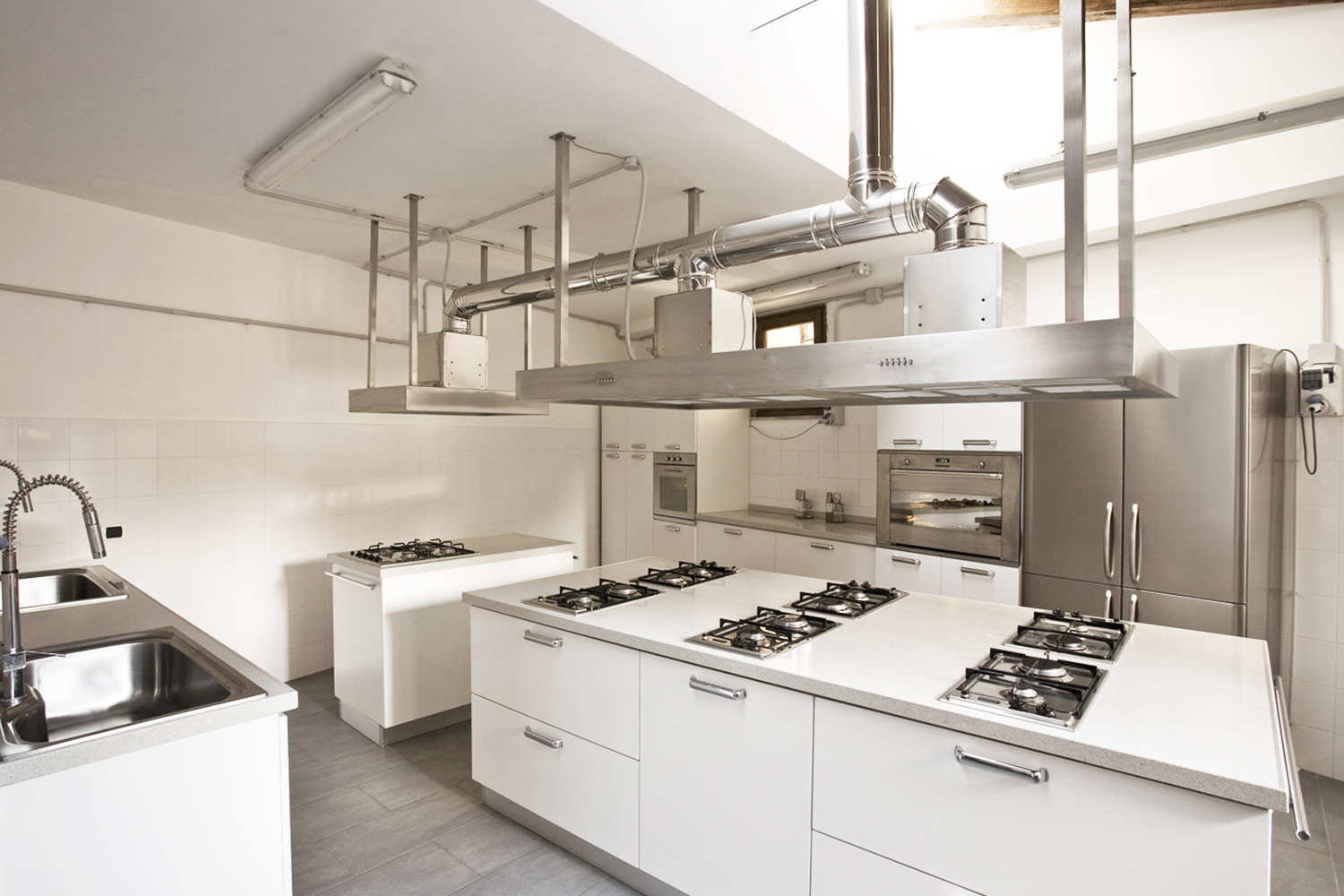

Instalación de campanas extractoras en cocina industrial con anclaje espárrago homologado BAZ2

Fachada ventilada
Soportes de acero
Unión de estructuras de acero
Barandillas de acero inoxidable
Subestructuras de fachadas
Puertas
Máquinas
Tuberías
Bandejas

Características clave

Altos valores de carga pero al mismo tiempo pequeñas distancias al borde y distancias axiales, utilizable incluso en situaciones difíciles de instalación.
Rosca larga para mayor flexibilidad de aplicación
Las protuberancias en el clip aseguran un buen agarre y un apriete rápido del anclaje
Vástago y rosca estampados en frío dándole al anclaje BAZ una alta precisión y resistencia
La cabeza del anclaje evita la destrucción de la rosca mientras se introduce con martillo.
El redondeo de la punta facilita la inserción del anclaje en el orificio, especialmente cuando se instala a través de madera
El ajuste perfecto entre cono y clip asegura una expansión fiable y cargas elevadas consistentes
Se puede utilizar si hay riesgo sísmico
