Anclaje de impacto SA 12D

El anclaje de impacto SA 12D con camisa reforzada ha sido especialmente diseñado para una aplicación muy concreta en la construcción: la fijación de perforadoras de hormigón que funcionan con taladro. Ofrece más seguridad contra el cizallamiento en el caso de enganchar la broca.

Para una instalación correcta y rápida, es esencial usar la herramienta ESW o ESWP con un protector para la mano para asegurar la correcta expansión del taco en el hormigón.

Anclaje de impacto SA 12D para fijación temporal en hormigón

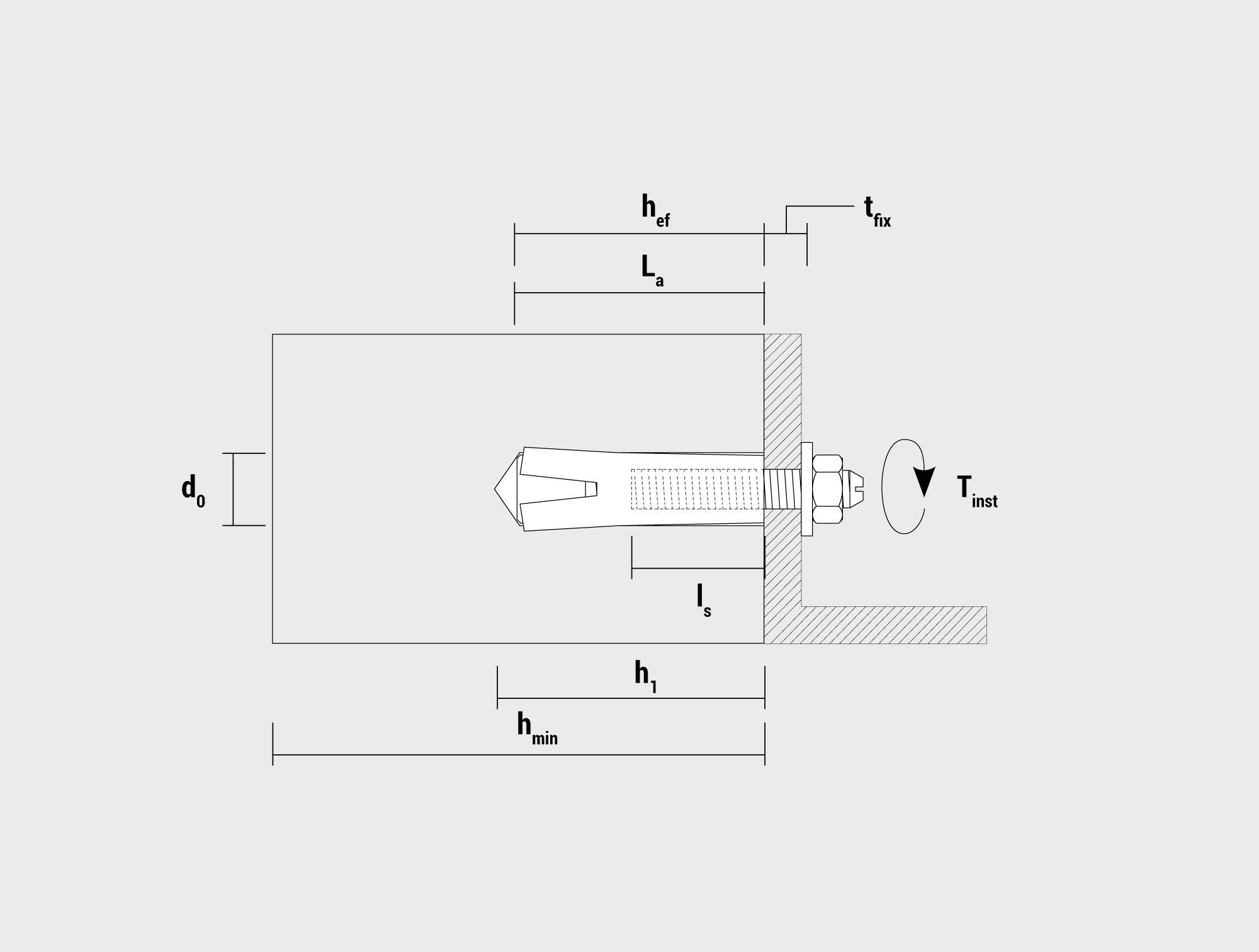

td_sap

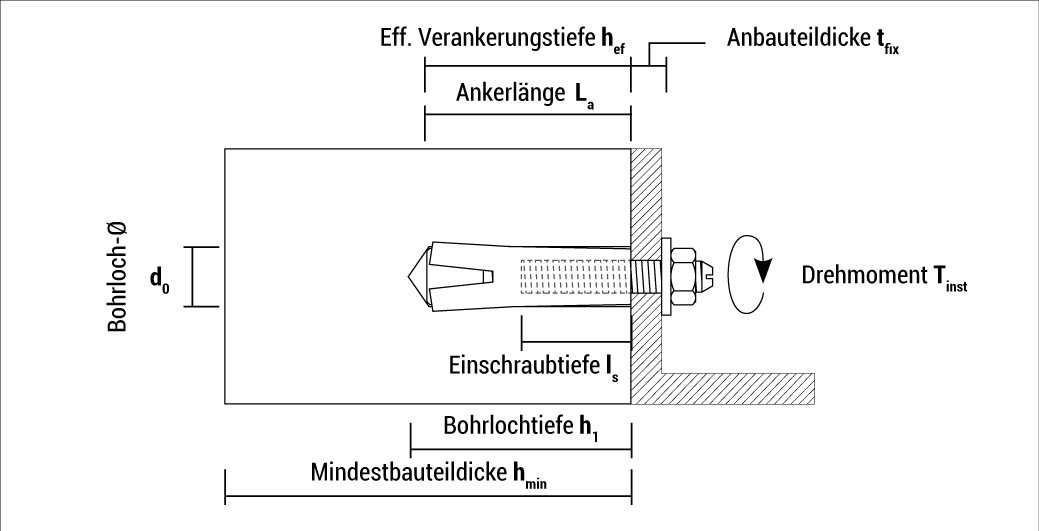

t_sa_de
Preparación del taladro para instalar taco hembra SA Plus en hormigón
Inserción del taco hembra SA Plus en el agujero perforado en hormigón
Colocación del perno expansor en el taco hembra SA Plus para fijación en hormigón
Fijación final con perno y tuerca en taco hembra SA Plus para hormigón
Aplicación del anclaje de impacto SA 12D para fijación temporal en paredes de hormigón
Anclaje de impacto SA 12D para fijación temporal en hormigón
td_sap
t_sa_de
Preparación del taladro para instalar taco hembra SA Plus en hormigón
Inserción del taco hembra SA Plus en el agujero perforado en hormigón
Colocación del perno expansor en el taco hembra SA Plus para fijación en hormigón
Fijación final con perno y tuerca en taco hembra SA Plus para hormigón
Aplicación del anclaje de impacto SA 12D para fijación temporal en paredes de hormigón
Diámetro del agujero (mm)
d0 16
Profundidad de agujero (mm)
h1 50
Profundidad efectiva de anclaje (mm)
hef 50
Longitud del anclaje [mm]
La 50
Profundidad de inserción (mm)
Is 12-18
Tipo de rosca
th M12
Tipo de taco
Sin collarín
Material
Acero
Baño
Galvanizado
Cantidad mínima
50
Peso
g 44

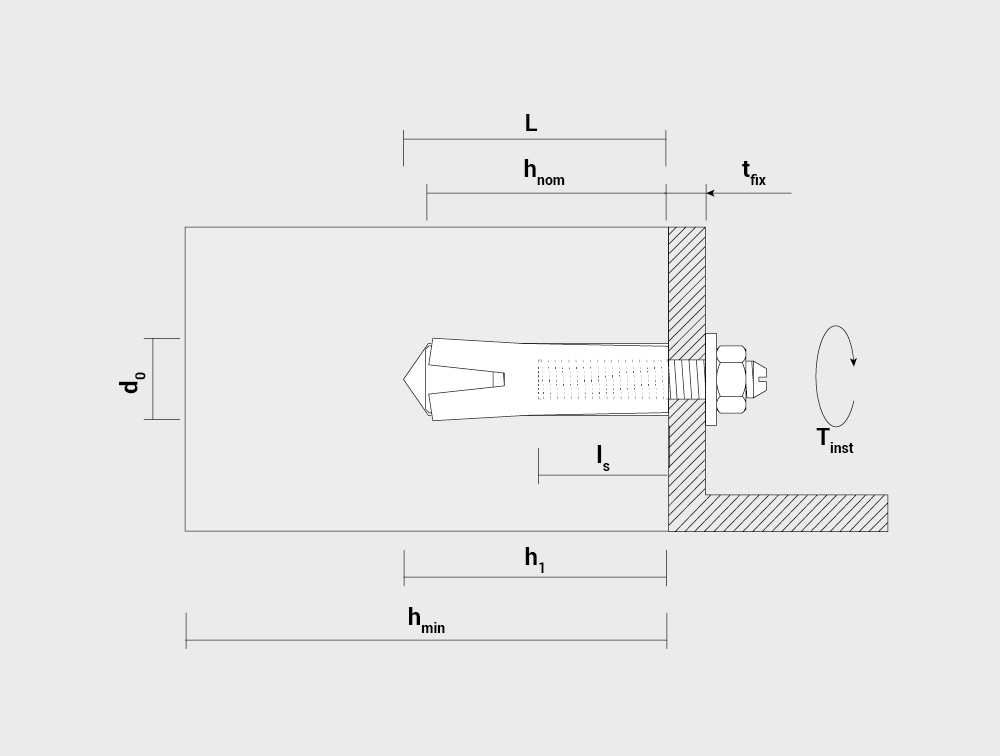

Dibujo técnico - SAPK/SAP/ESW - ES

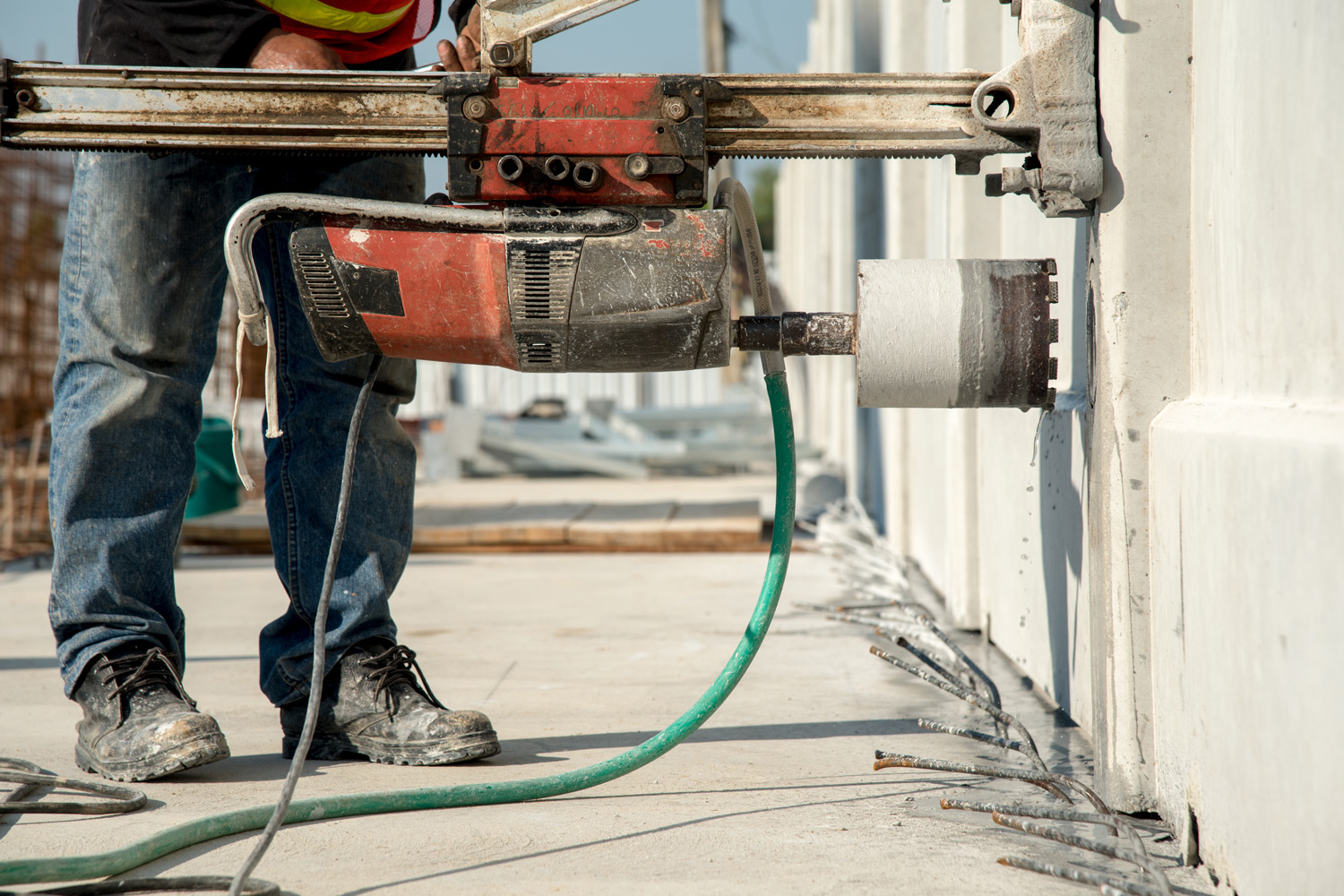

Aplicación del anclaje de impacto SA 12D para fijación temporal en paredes de hormigón
  • Fijación temporal de máquinas perforadoras
Características clave
  • Camisa del anclaje reforzada (diámetro 16 mm) para mayor seguridad al utilizar máquinas perforadoras.
Materiales adecuados
bm_concrete
Hormigón

Instalación de Anclaje de impacto SA 12D

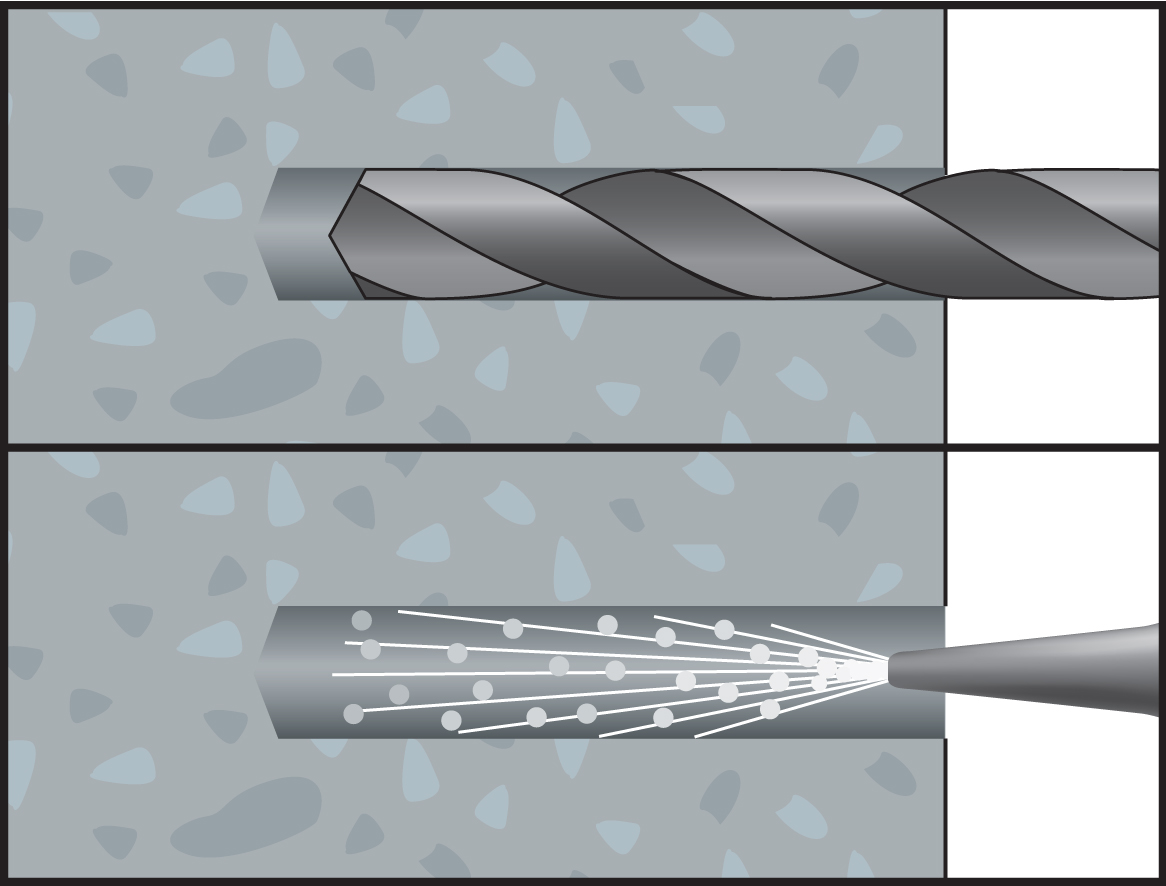

Preparación del taladro para instalar taco hembra SA Plus en hormigón

Preparación del taladro para instalar taco hembra SA Plus en hormigón

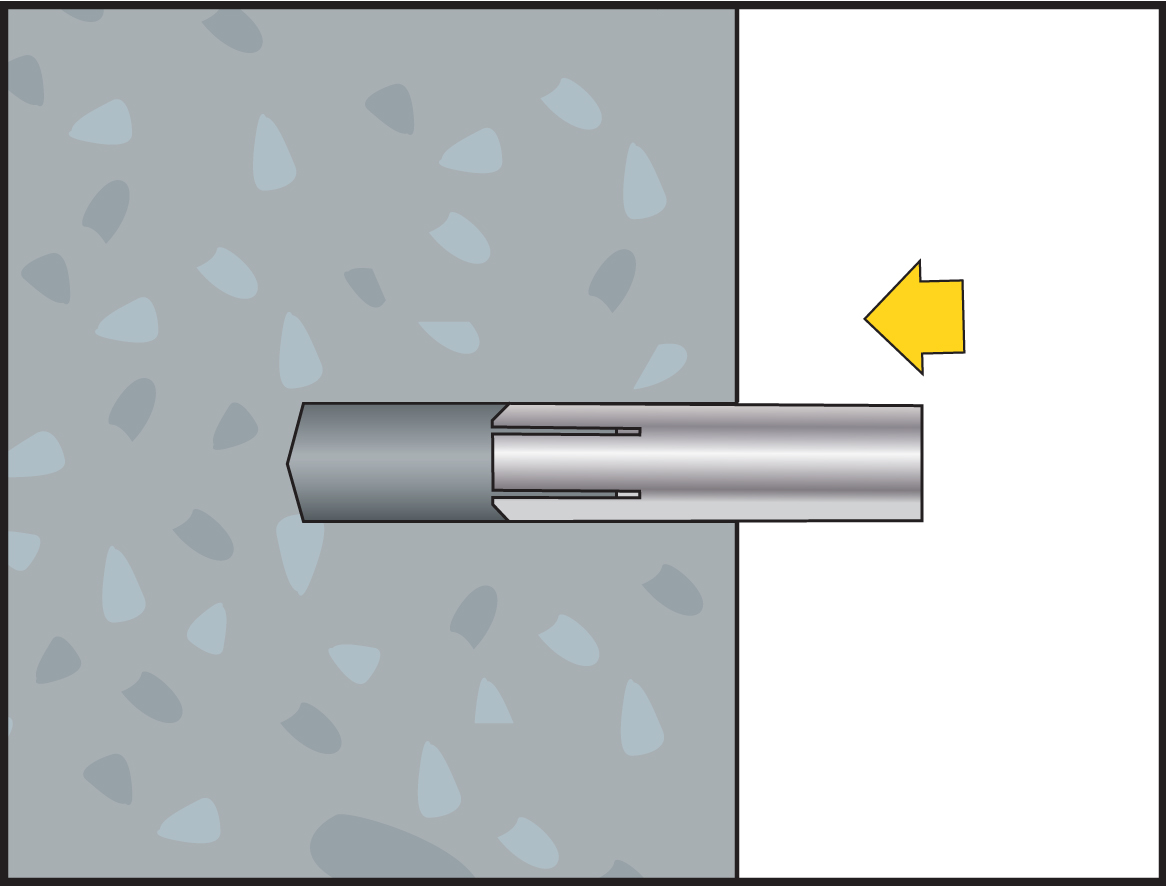

Inserción del taco hembra SA Plus en el agujero perforado en hormigón

Inserción del taco hembra SA Plus en el agujero perforado en hormigón

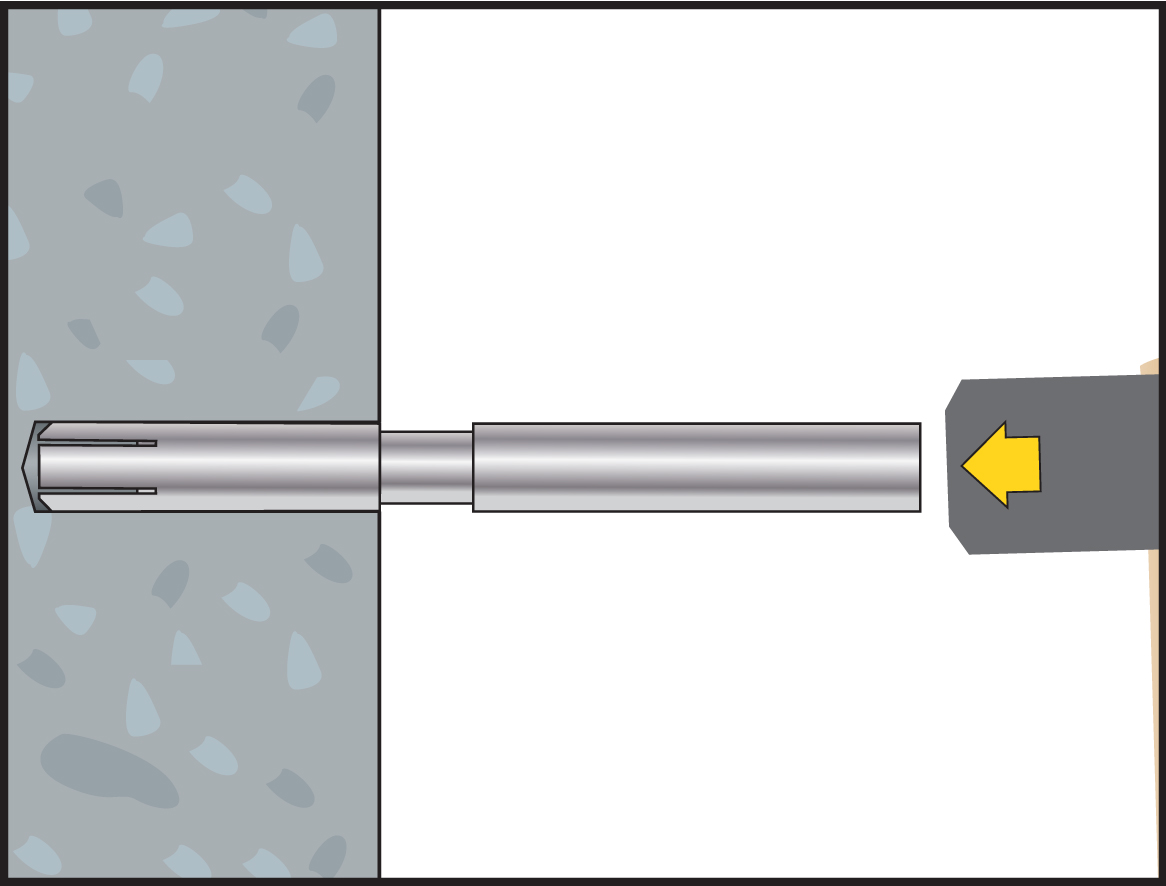

Colocación del perno expansor en el taco hembra SA Plus para fijación en hormigón

Colocación del perno expansor en el taco hembra SA Plus para fijación en hormigón

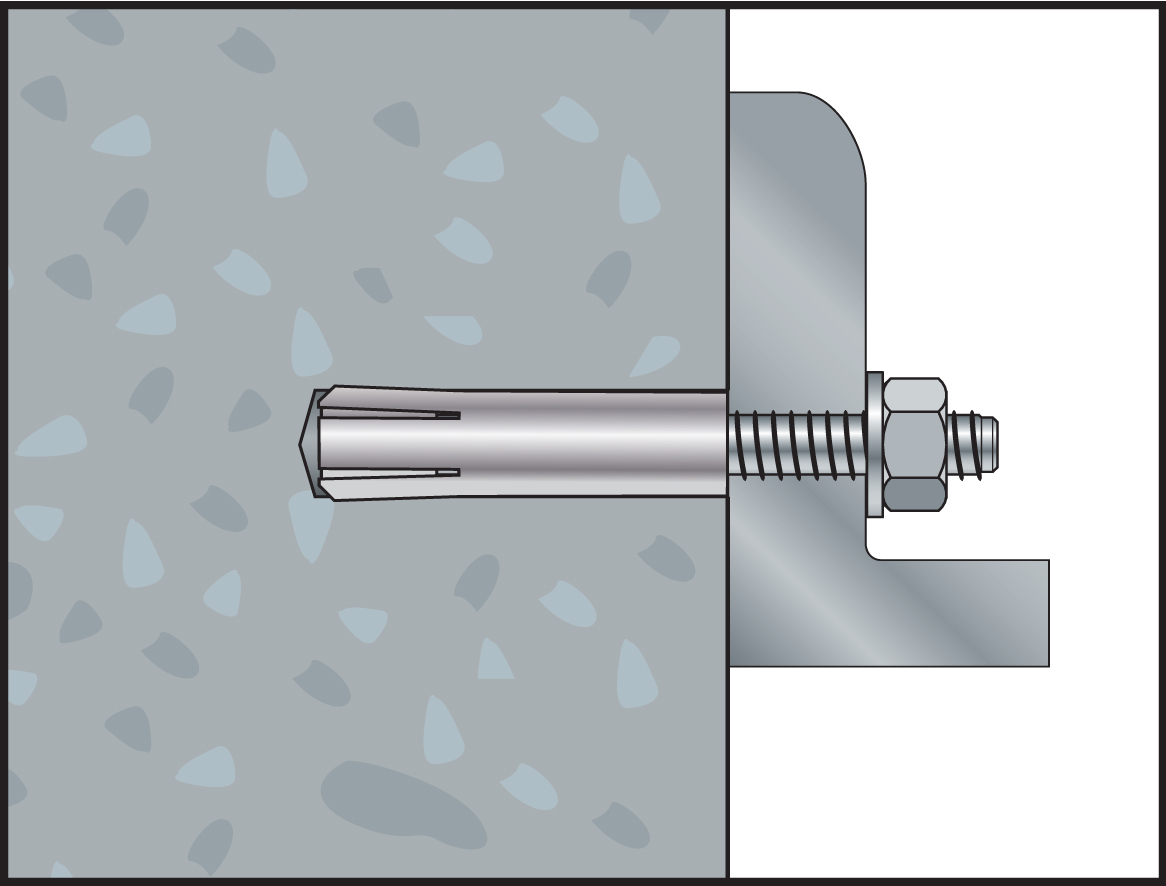

Fijación final con perno y tuerca en taco hembra SA Plus para hormigón

Fijación final con perno y tuerca en taco hembra SA Plus para hormigón
