Taco premarco metálico MR 10-92 con tornillo cabeza avellanada impronta PZ 3

Taco metálico MR para la fijación de premarcos que requieren alta resistencia a la cizalladura. Diseño especial para instalaciones que requieren separación. Taco metálico está fabricado en acero galvanizado Sendzimir que asegura una buena protección contra la corrosión.

Taco metálico para premarco MR para instalación segura de ventanas y puertas
Dibujo técnico - MR - ES
t_mr_de
Perforación del marco y pared para instalar taco metálico premarco MR
Inserción del taco metálico para premarco MR en el orificio perforado
Ajuste final del taco metálico premarco MR con atornillador
Ajuste final del taco metálico para premarco MR en el marco y pared
Aplicación del taco metálico para premarco MR en instalación de ventana
Aplicación del taco metálico para premarco MR en instalación de ventana
Aplicación del taco metálico para premarco MR en instalación de ventanas en fachada
Taco metálico para premarco MR para instalación segura de ventanas y puertas
Dibujo técnico - MR - ES
t_mr_de
Perforación del marco y pared para instalar taco metálico premarco MR
Inserción del taco metálico para premarco MR en el orificio perforado
Ajuste final del taco metálico premarco MR con atornillador
Ajuste final del taco metálico para premarco MR en el marco y pared
Aplicación del taco metálico para premarco MR en instalación de ventana
Aplicación del taco metálico para premarco MR en instalación de ventana
Aplicación del taco metálico para premarco MR en instalación de ventanas en fachada
Diámetro del agujero (mm)
d0 10
Profundidad de agujero (mm)
h1 50
Espesor (mm)
tfix 62
Impronta del tornillo
Drive PZ3
Material
Acero
Baño
Galvanizado sendzimir
Tipo de cabeza
Head Avellanado
Profundidad efectiva de anclaje (mm)
hef 30
Longitud (mm)
L 92
Cantidad mínima
100
Peso
g 33.63
Dibujo técnico - MR - ES
Aplicación del taco metálico para premarco MR en instalación de ventana
Aplicación del taco metálico para premarco MR en instalación de ventanas en fachada
  • Puertas
Características clave
  • Instalación del premarco de la ventana sin forzar su estructura
  • Resistente taco metálico para fijaciones pasantes en premarcos
  • El recubrimiento cincado Sendzimir ofrece una excelente resistencia a la corrosión
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural
bm_lightweigt_solid_concrete_block
Bloque de hormigón ligero macizo
bm_brick_solid
Ladrillo macizo
bm_sand-lime_solid_brick
Ladrillo macizo silicocalcáreo

Instalación de Taco premarco metálico MR 10-92 con tornillo cabeza avellanada impronta PZ 3

Perforación del marco y pared para instalar taco metálico premarco MR

Perforación del marco y pared para instalar taco metálico premarco MR

Inserción del taco metálico para premarco MR en el orificio perforado

Inserción del taco metálico para premarco MR en el orificio perforado

Ajuste final del taco metálico premarco MR con atornillador

Ajuste final del taco metálico premarco MR con atornillador

Ajuste final del taco metálico para premarco MR en el marco y pared

Ajuste final del taco metálico para premarco MR en el marco y pared

Productos relacionados

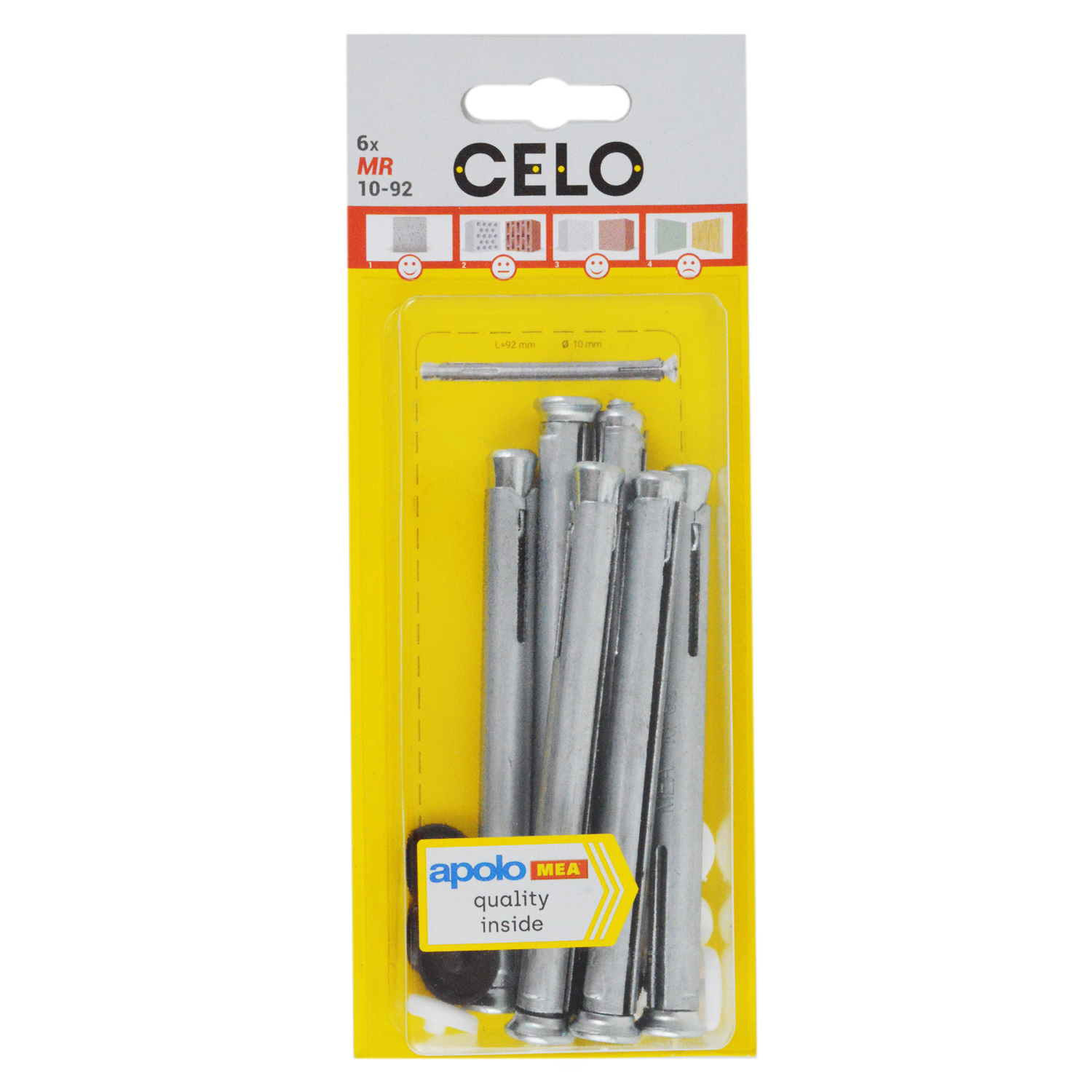

p_bli_51092mr6_v
