Clip de plástico TACCABLE multidiámetro Ø 3-13 mm color Gris

rohs

El clip plástico TACCABLE® TCB Ø 3-13 es adecuado para la fijación de cables y conductos de 3 a 28 mm de diámetro. Solo se requiere un pequeño taladro de 6 mm para su instalación. La grapa soporta una carga de extracción de aprox. 30kg.

Certificada RoHS.

Clip plástico para sujetar cables en instalaciones eléctricas

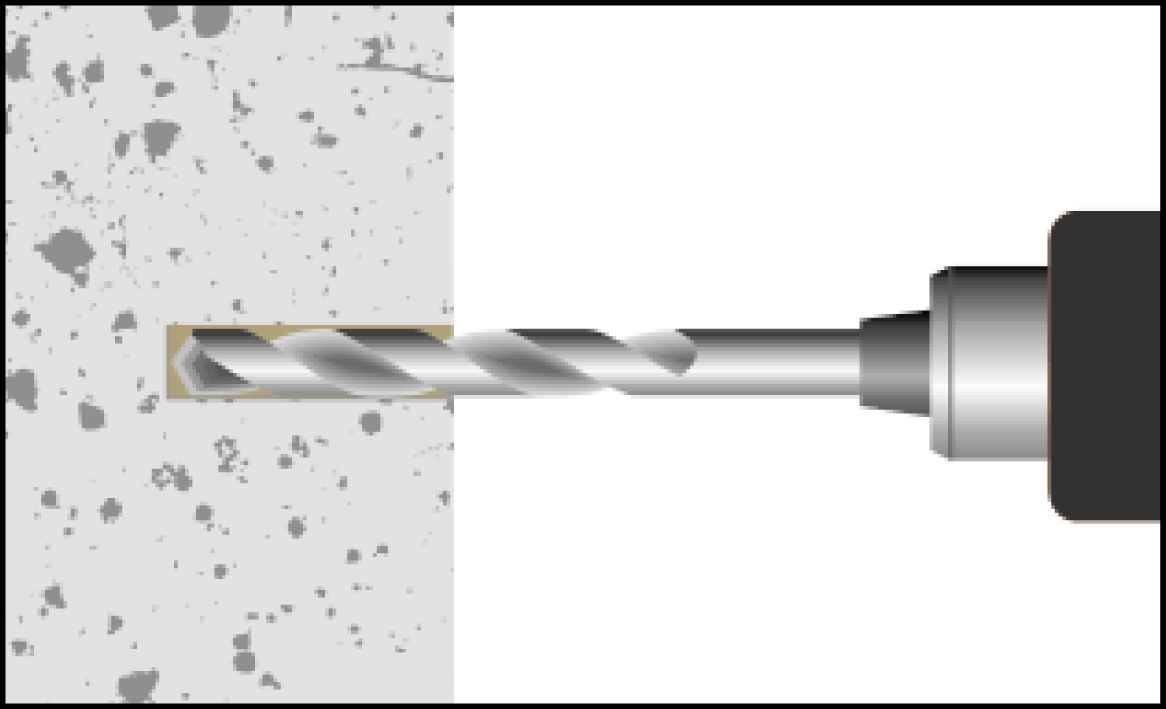

m_taccable_1

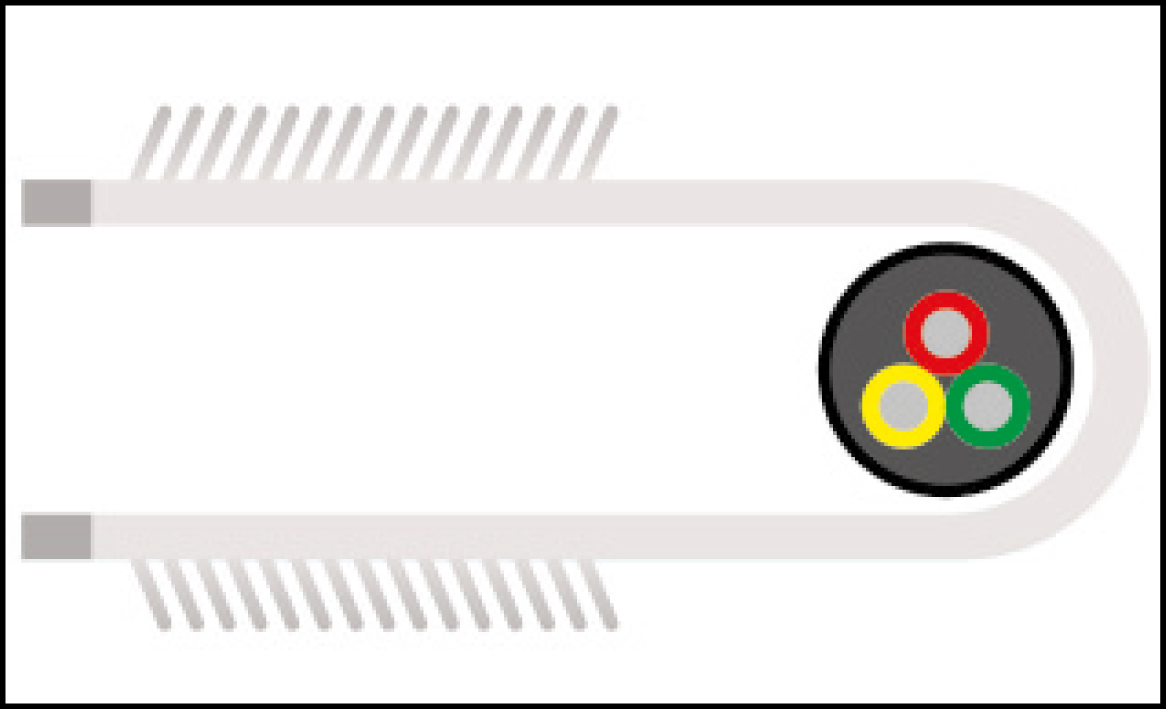

m_taccable_2

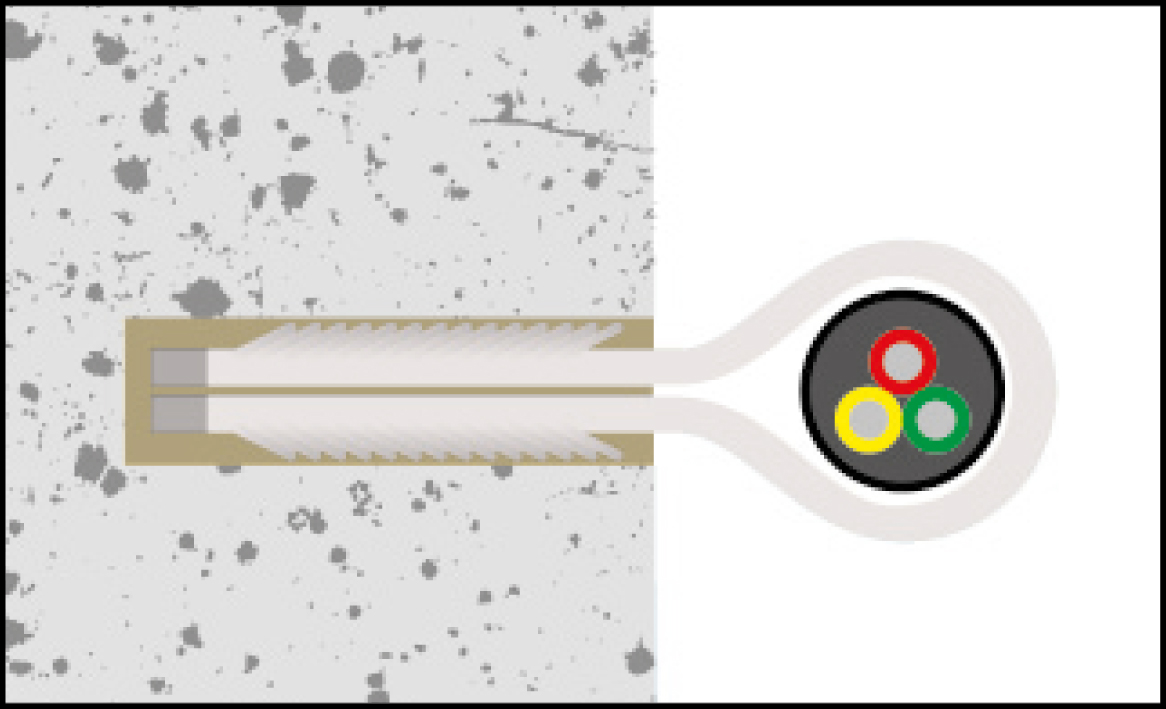

m_taccable_3
Clip plástico para sujetar cables en instalaciones eléctricas
m_taccable_1
m_taccable_2
m_taccable_3
Diámetro tubo a fijar (mm)
Ø 3-13
Ancho (mm)
B 4.8
Altura (mm)
H 39.4
Longitud (mm)
L 10.4
Material
Nylon
Color
Gris
Cantidad mínima
200
Peso
g 0.97

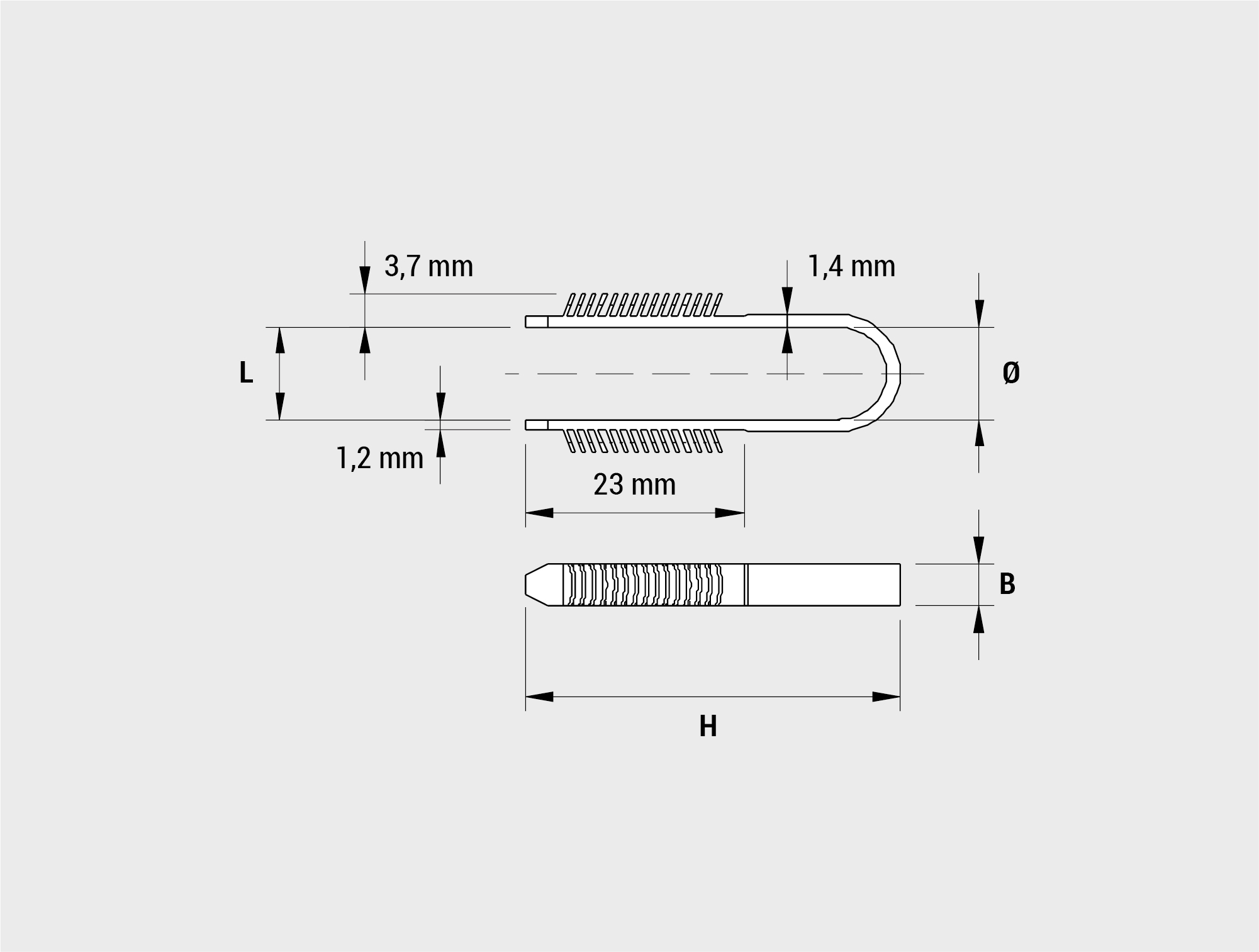

Dibujo técnico - TCB - ES

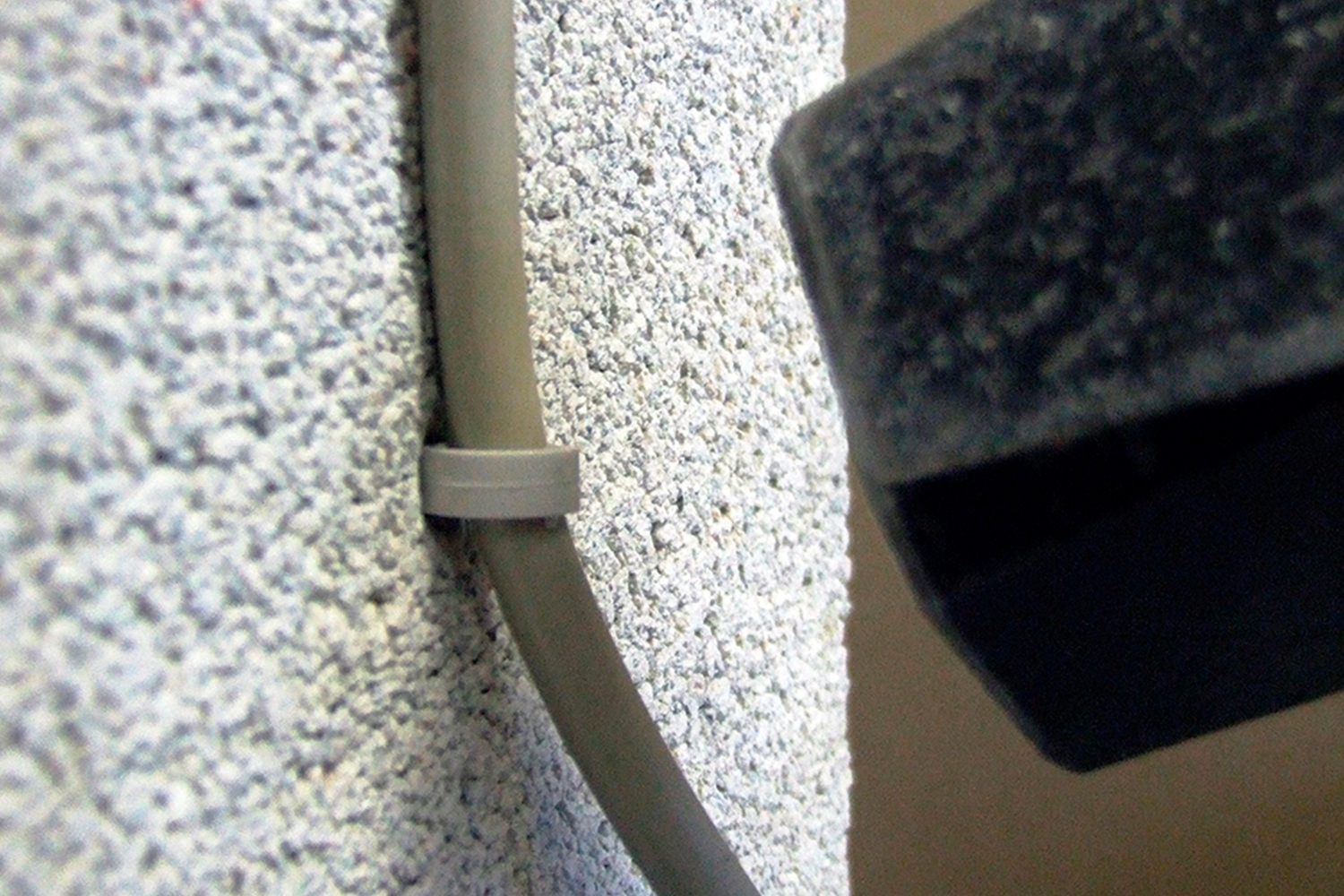

a_tcb_1

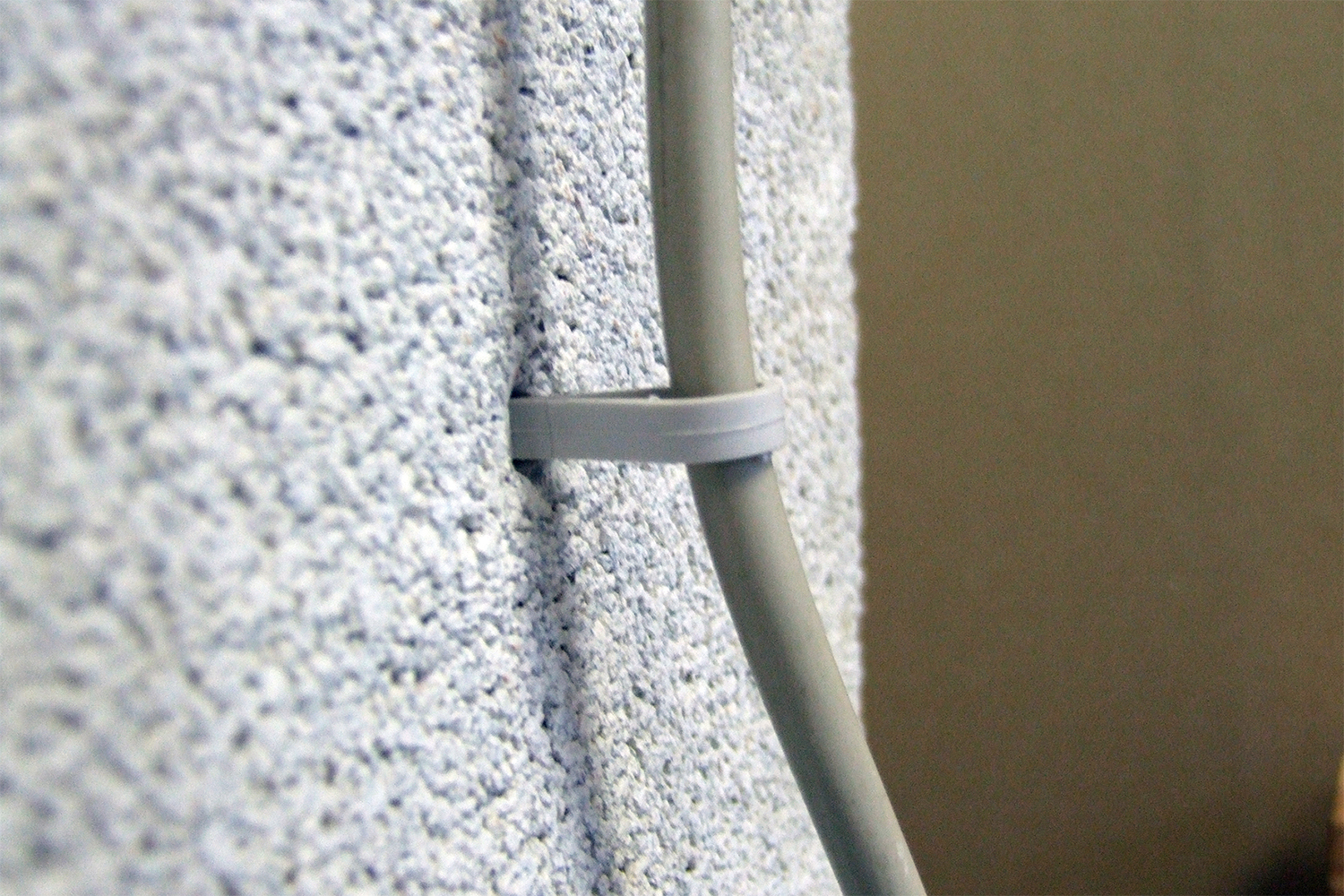

a_tcb_2
  • Instalación de cables
  • Manguera
Características clave
  • Taco para cables grande abarca diámetros de 3-38 mm
  • Pequeño diámetro de agujero sólo 6 mm
  • Carga a la extracción approx. 30 Kg
Materiales adecuados
bm_concrete
Hormigón
bm_brick_solid
Ladrillo macizo
bm_sand-lime_solid_brick
Ladrillo macizo silicocalcáreo
bm_lightweigt_solid_concrete_block
Bloque de hormigón ligero macizo

Instalación de Clip de plástico TACCABLE multidiámetro Ø 3-13 mm color Gris

Paso 1

Paso 1

Diagrama de montaje de cable con sistema de fijación plástica dentada

Diagrama de montaje de cable con sistema de fijación plástica dentada

Diagrama de montaje de cable con clip plástico anclado en superficie de hormigón

Diagrama de montaje de cable con clip plástico anclado en superficie de hormigón
