El taco para aislamiento IPL 95DS M10 ofrece una solución perfecta para la fijación de bajantes directamente en SATE sin generar puente térmico. Un sistema sencillo, rápido, flexible y ajustable. Tornillo en acero inoxidable A2. La arandela de sellado premontada garantiza una adaptación segura a la superficie (Ø = 44,5 mm). Fabricado en nylon soporta temperaturas de - 40 º C a +80 ° C.

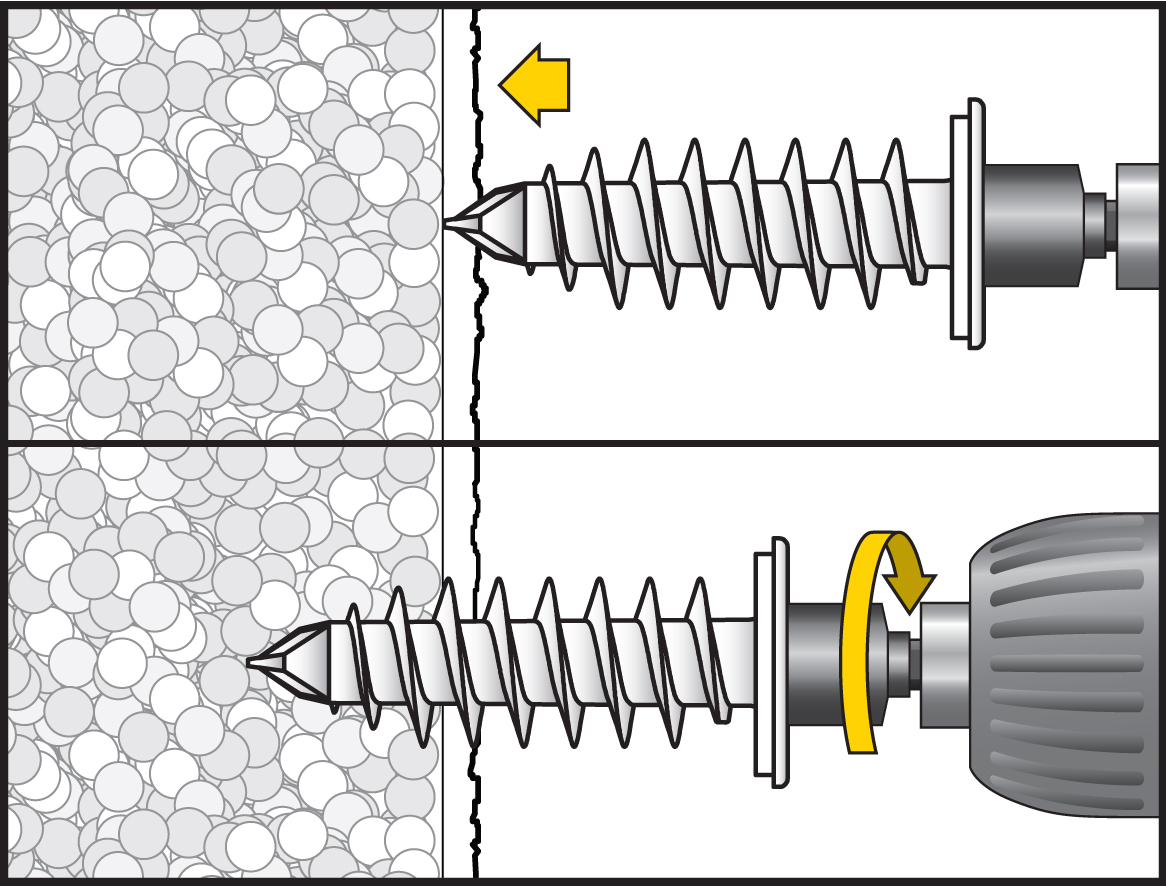

Gracias a la punta autotaladrante, el innovador IPL 95DS se instala muy rápido sin necesidad de tener que hacer un agujero previo en el material aislante (capa externa del aislamiento de hasta 7 mm). Se instala utilizando llave de vaso SW17 (en el taco), llave de vaso SW13 (en la tuerca externa) o con una punta TX25 (en el tornillo).

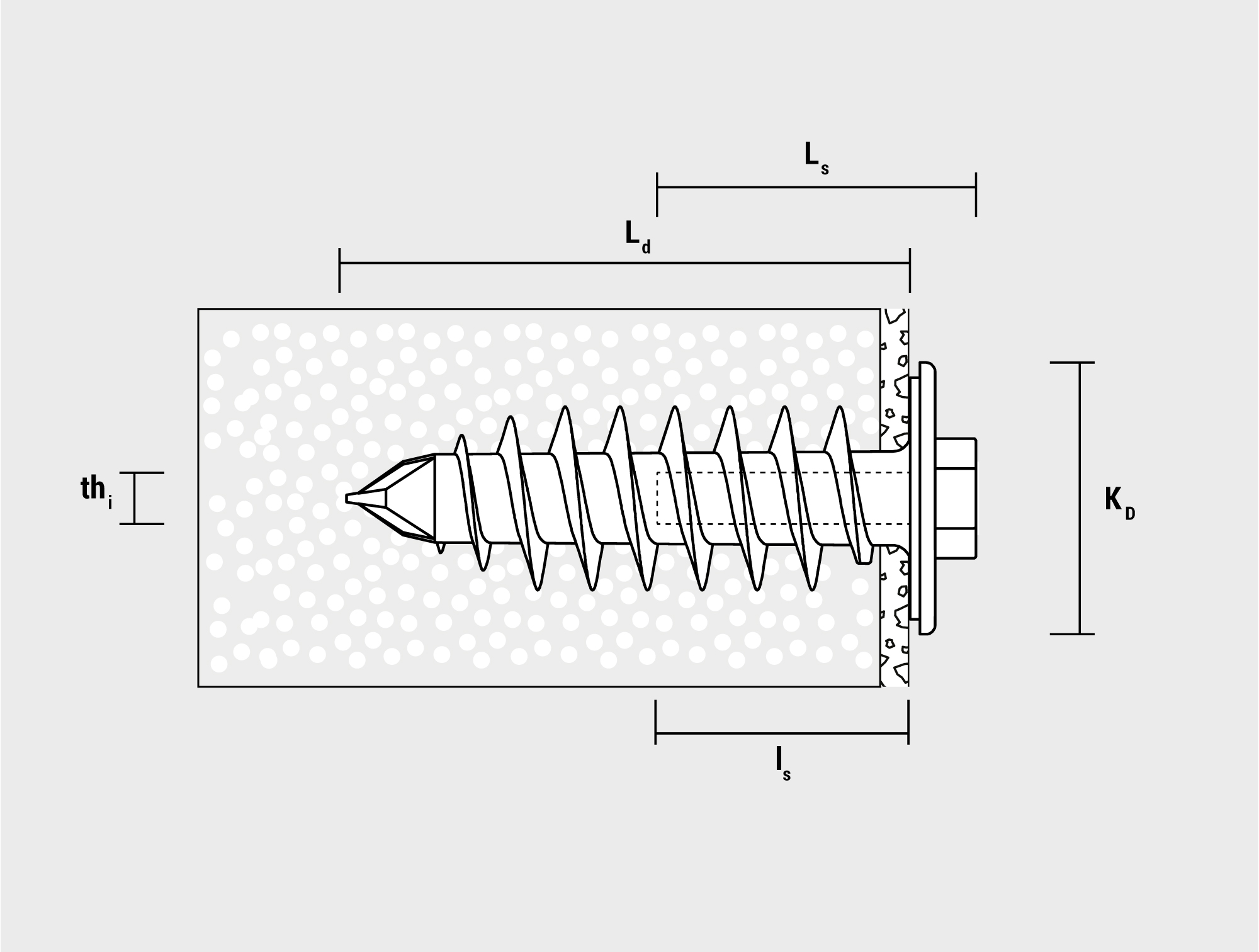

Imagen de Producto IPL 95D sin Espárrago

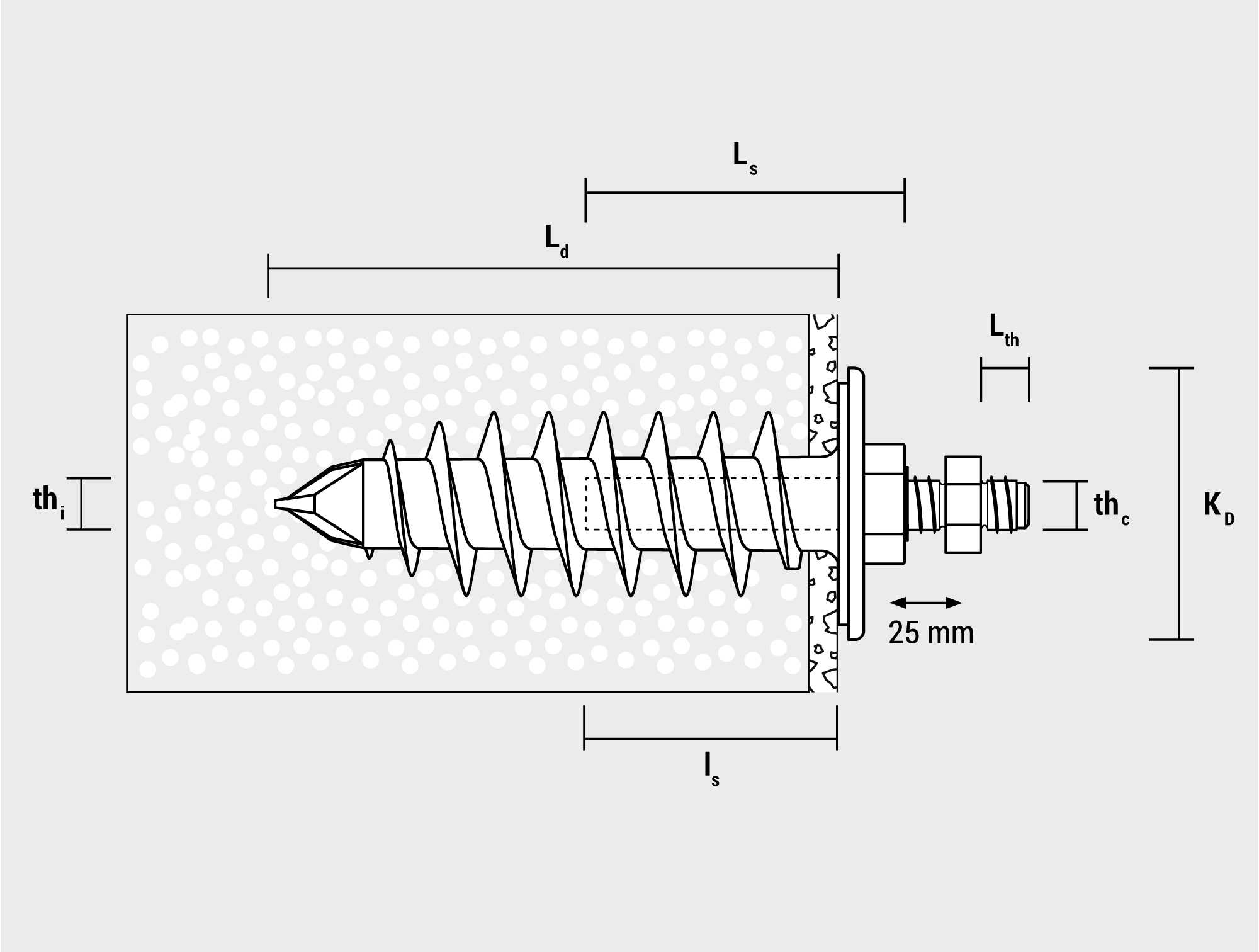

Dibujo técnico fijación para SATE IPL 95DS de CELO

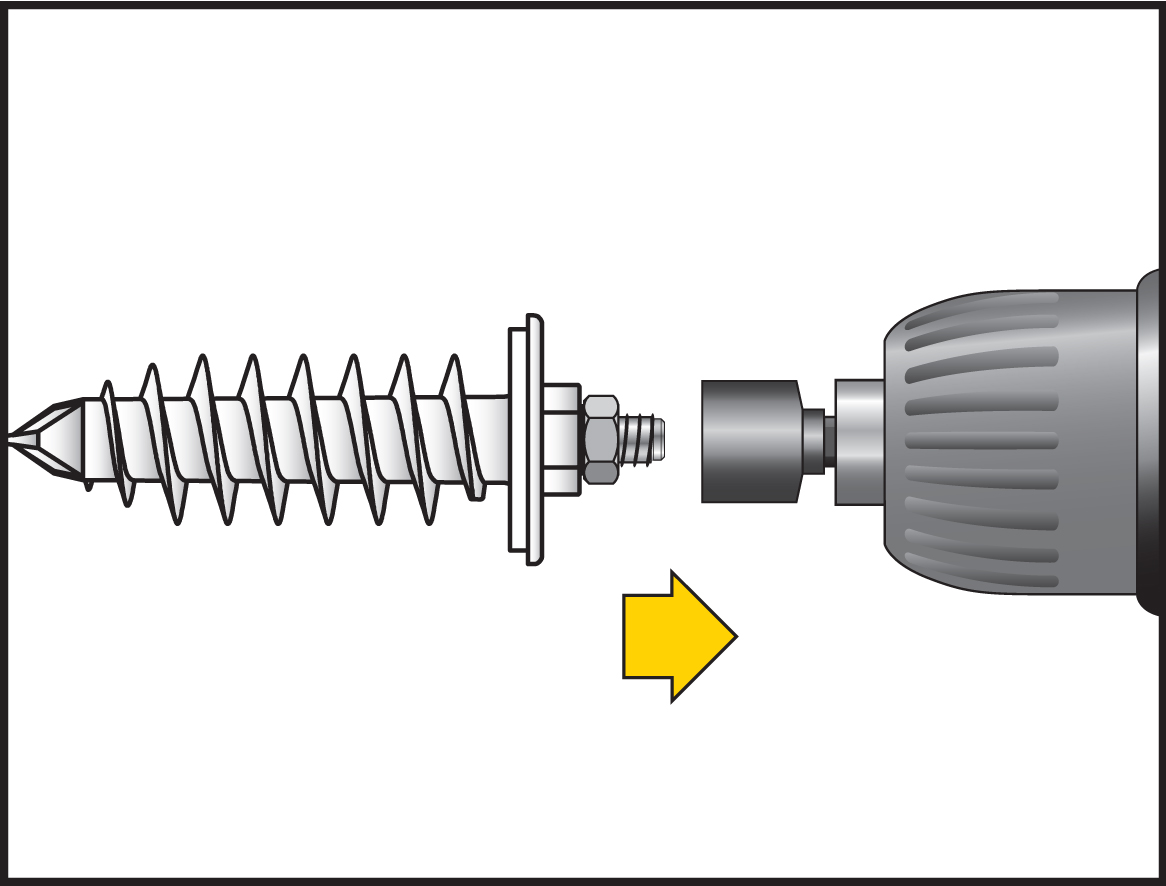

Imagen de Montaje Taco IPL 95DS Taladradora

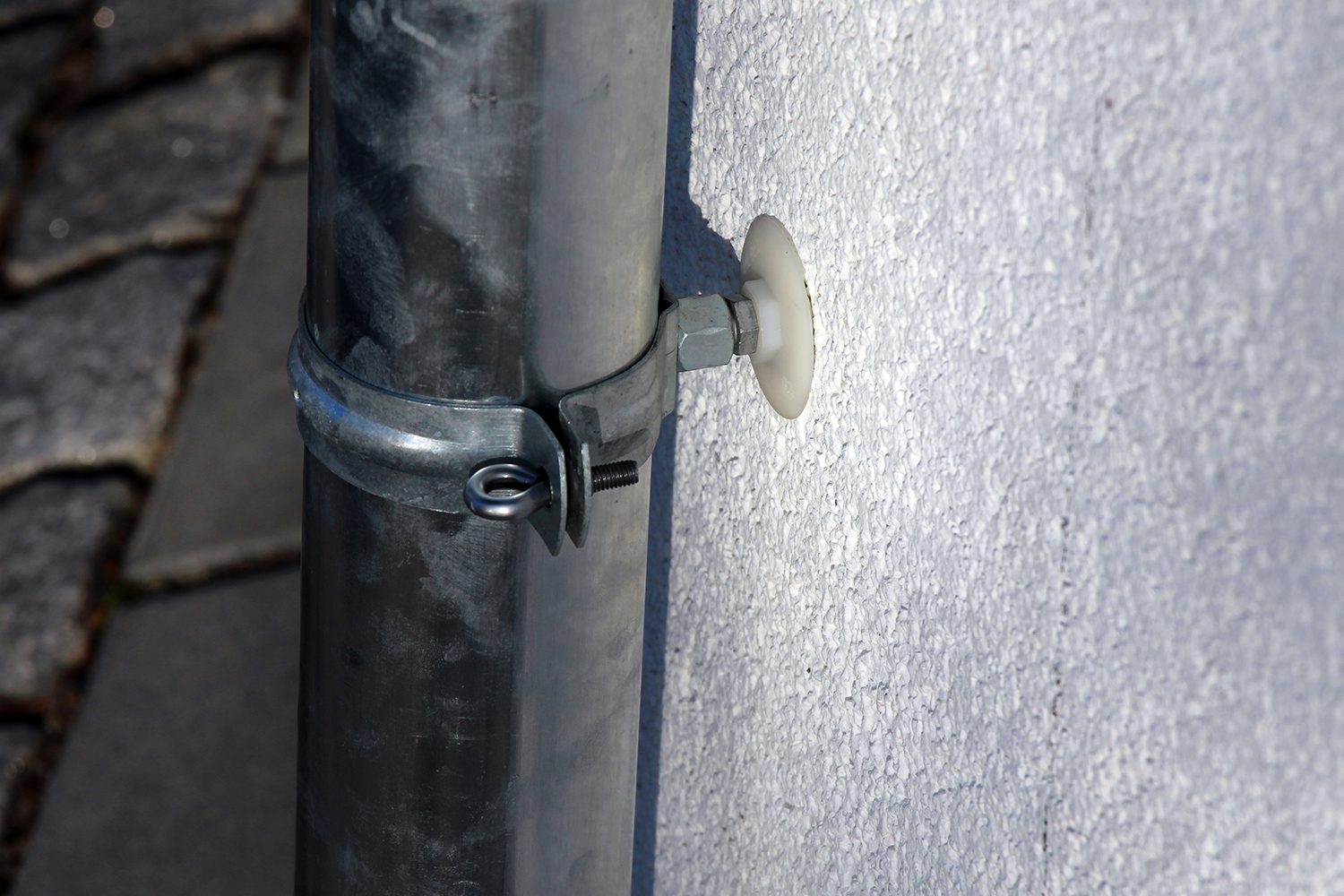

Imagen de Aplicación Taco IPL 95DS Bajante de Agua

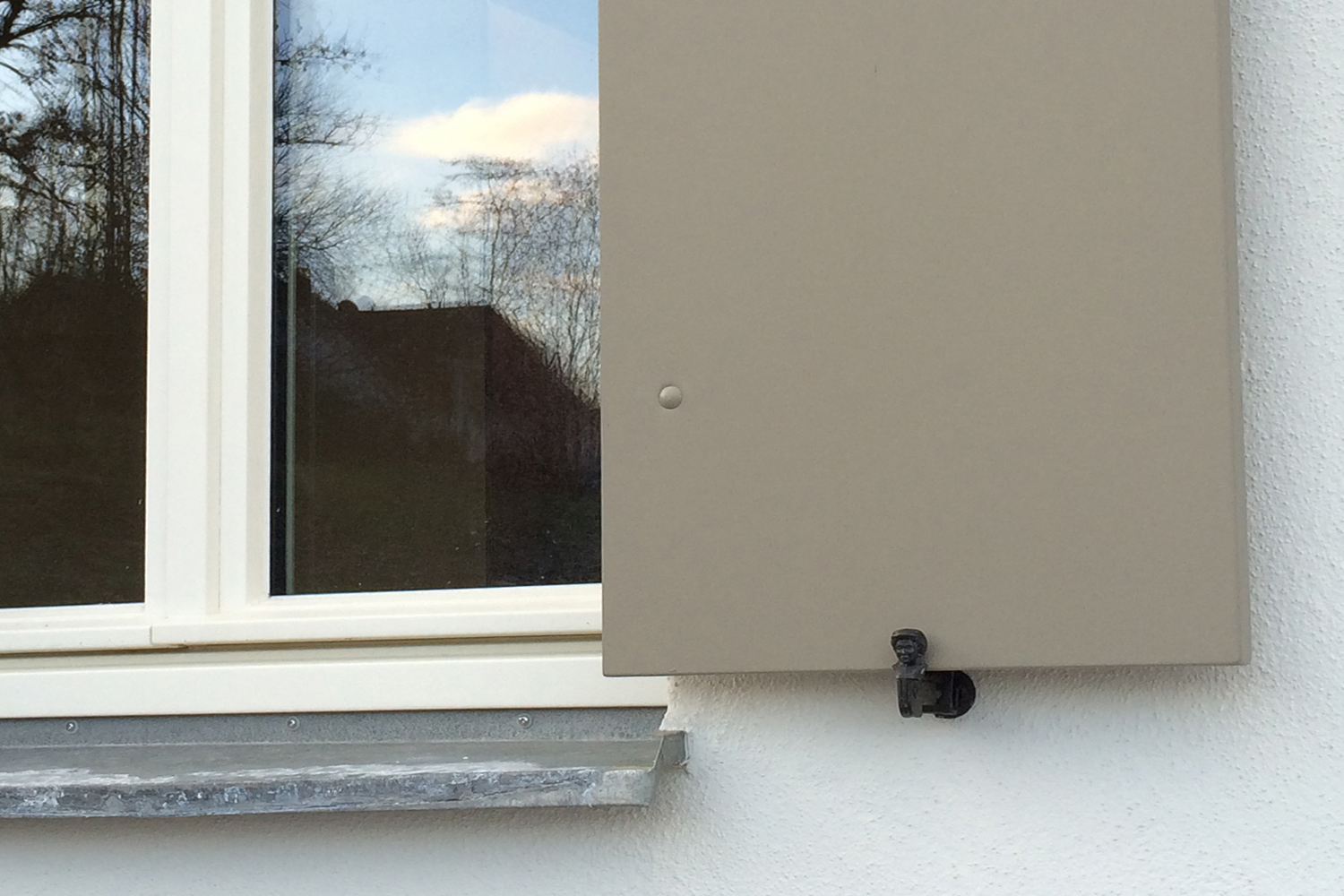

Imagen de Aplicación IPL 95DS Contraventana

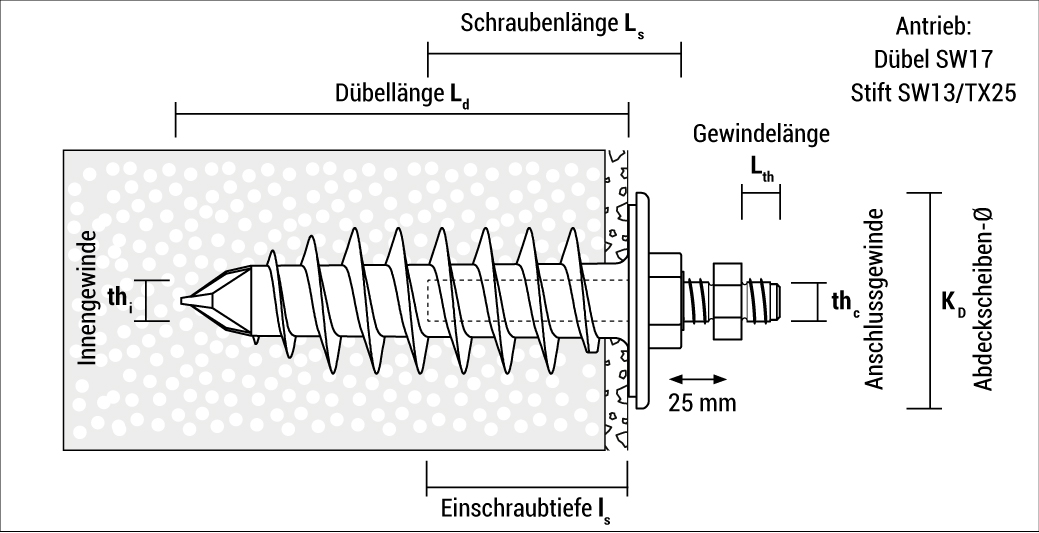

Longitud del tornillo (mm)

L_s 60

Longitud del anclaje (mm)

L_d 95

Impronta del tornillo

Drive Taco: SW17

Profundidad de inserción (mm)

I_s 20-50

Material

Nylon

Rosca interior

th M10

Diámetro de la tapa [mm]

K_D 44.5

Cantidad mínima

Peso

g 31.15

Bajantes de agua de lluvia
Buzones
Sistema de iluminación en techos
Persianas de ventana

Características clave

Solución perfecta para la fijación de bajantes en ETICS: ¡fácil, flexible, rápido y adaptable!!
Fijación directa en el material de aislamiento - sin puente térmico

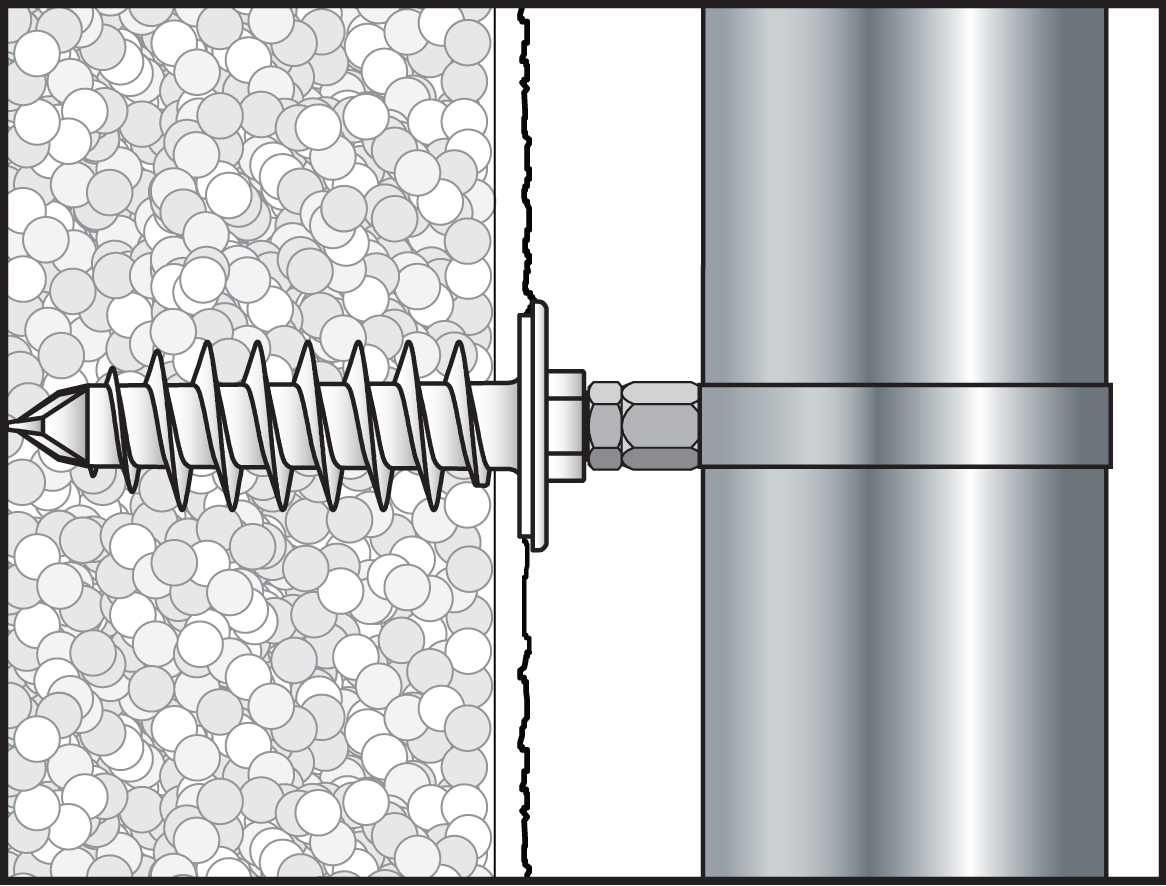

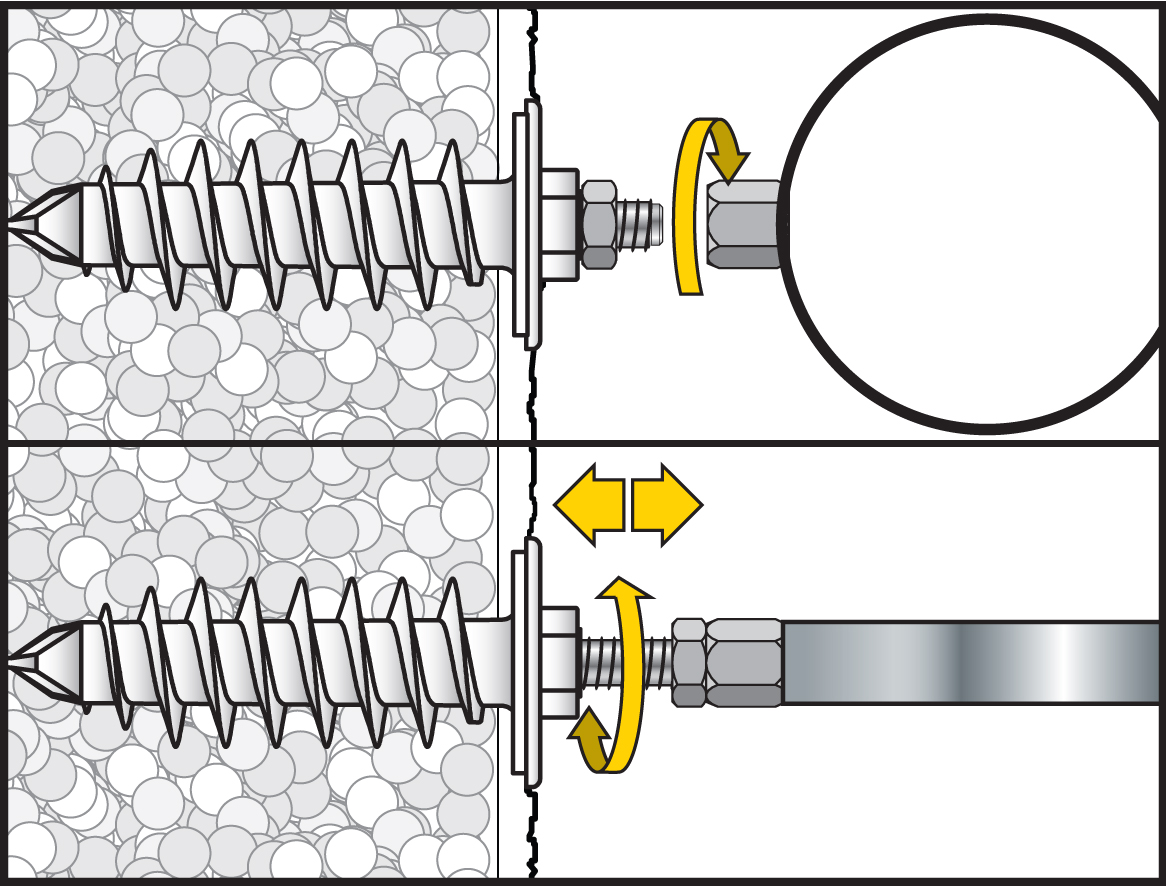

Varilla roscada premontada: distancia ideal del tubo desagüe a la pared 30 mm; permite ajuste añadido de 25 mm
Anillo premontado hecho de caucho celular para sellar resistente a la intemperie
No es necesario perforar previamente el cartón yeso (≤ 7 mm) perfora directamente debido a la punta afilada
Rosca interior M10
