Soporte perfil Strut 41x41x200

El Soporte perfil Strut 41x41 de 200 mm está fabricado en acero y acabado cincado. El grosor del perfil es de 2 mm, los colisos miden 10x20 mm y la distancia entre ellos es de 50 mm. La pletina mide 130x50 mm con un grosor de 5 mm y dispone de dos colisos, uno vertical y otro horizontal de 13x20 mm, para facilitar la fijación del perfil a la pared. La unión entre la pletina y el perfil es de 90º y está soldada.

Este perfil permite instalar de forma fácil y eficiente el Espárrago deslizante EPS o la Tuerca Rápida TSS.

p_metal_support_4141spe
a_4141spe_1
a_4141spe_2
a_4141spe
p_metal_support_4141spe
a_4141spe_1
a_4141spe_2
a_4141spe
Ancho (mm)
B 41
Altura del perfil [mm]
A 41
Apertura del perfil [mm]
C 22
Espesor [mm]
S 2
Longitud (mm)
L 200
Distancia entre agujeros (mm)
Hd 50
Baño
Cincado
Medidas agujeros pletina [mm]
DxE 10x20
Cantidad mínima
4
Peso
g 650

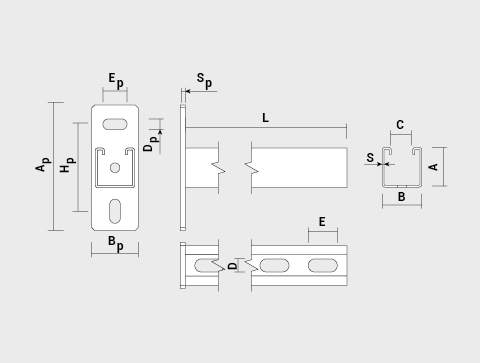

Dibujo técnico - 41x41SPE - ES
  • Estanterías metálicas
  • Abrazaderas metálicas

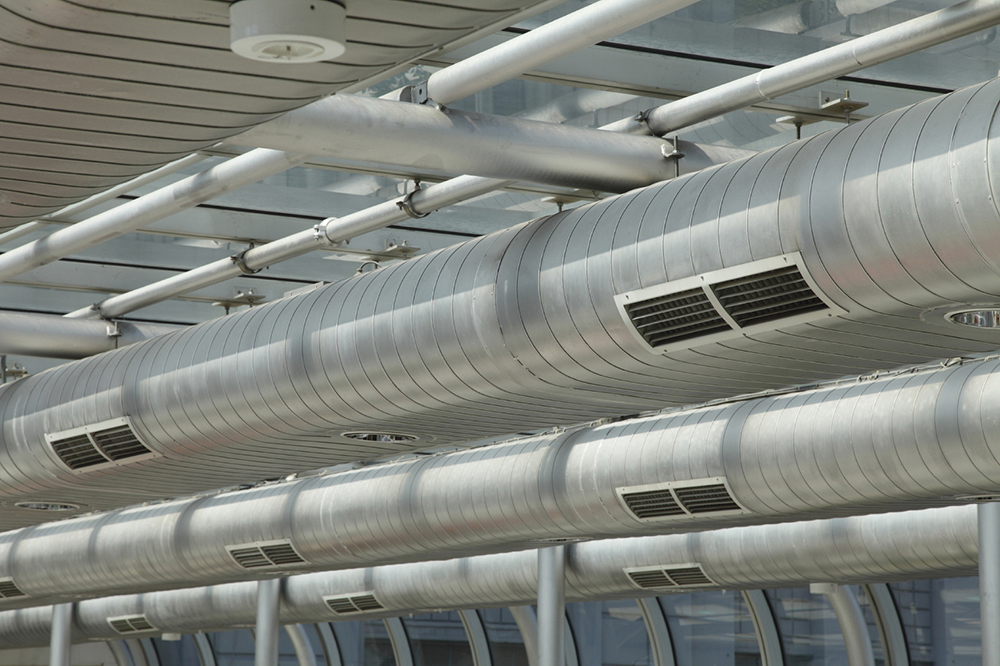

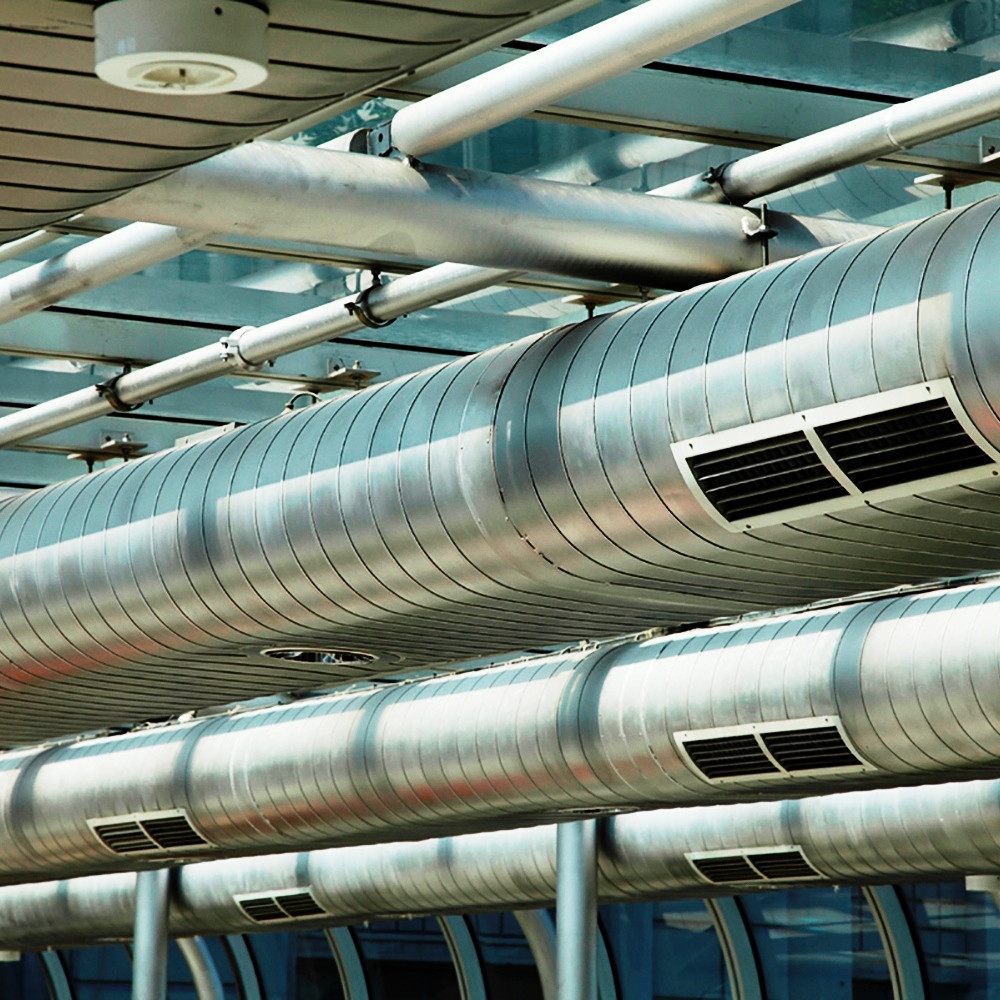

  • Instalación de conductos
  • Suportación de ventilación
Características clave
  • El coliso del extremo permite instalar varillas M8 y M10 como refuerzo
  • Diámetro del agujero de la base 6 mm
  • Pletina de 4 mm para perfil 27x18 y 6 mm para perfil 38x40
  • Agujeros de Ø11x30
  • Agujero DxE 13,5x30 mm
  • Distancia entre agujeros H 50 mm
  • Distancia entre agujeros H 50 mm
  • Distancia entre agujeros 50 mm
Materiales adecuados
bm_concrete
Hormigón
bm_brick_solid
Ladrillo macizo

Productos relacionados

Tuerca rápida TSS para perfil Strut con alas de sujeción
94110TSS
Tuerca perfil rápida Strut M10 acero cincado
Ver productoarrow_forward

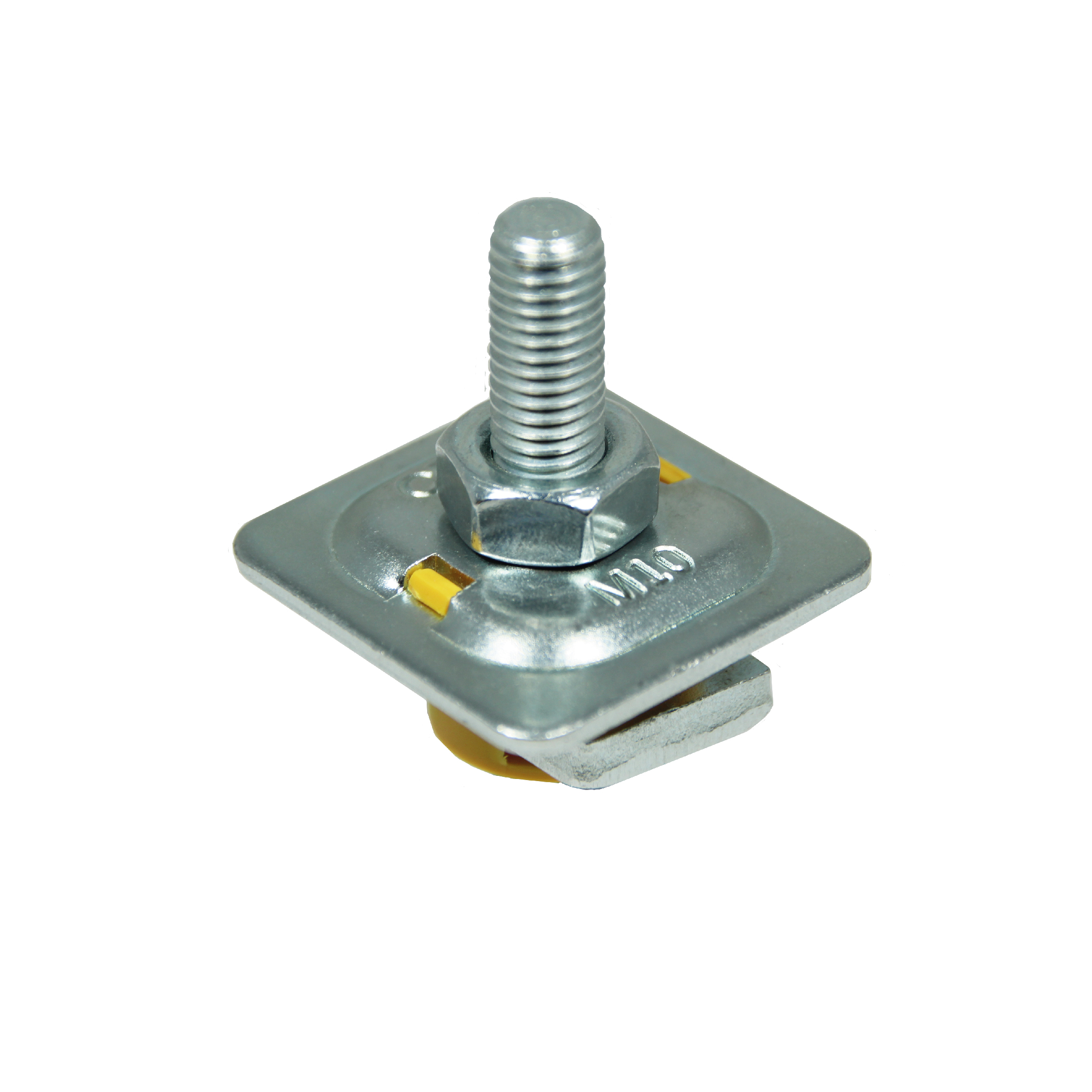

p_epsm10
