Soporte perfil 27x18x300

rohs CTM Centre Tecnològic – Innovación y tecnología

Soporte perfil 27x18 de 3 metros cincado para la fijación mural horizontal de tubos y bandejas. Colisos de 13x20 mm al final del soporte para instalar varilla M8 o M10 como refuerzo. Pletina de 110x40 de grosor 4,5 mm.

p_metal_support_spe
p_metal_support_spe
Baño
Galvanizado
Ancho (mm)
B 27
Altura del perfil [mm]
A 18
Espesor [mm]
S 1.2
Apertura del perfil [mm]
C 15
Distancia entre agujeros (mm)
Hd 50
Medidas agujeros pletina [mm]
DxE 8x24
Cantidad mínima
6
Peso
g 318

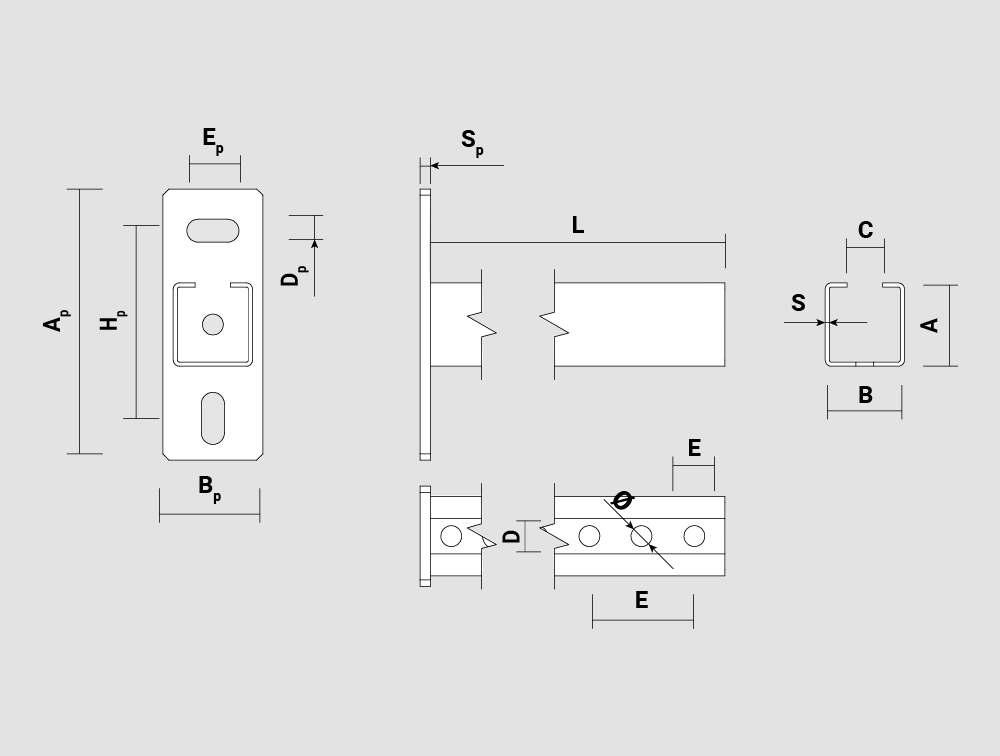

Dibujo técnico - 27x18SPE - ES
  • Estanterías metálicas
  • Abrazaderas metálicas
  • Instalación de conductos
  • Suportación de ventilación
Características clave
  • Distancia entre agujeros 50 mm
Materiales adecuados
bm_concrete
Hormigón
bm_brick_solid
Ladrillo macizo
