Soporte perfil 38x40x800

rohs CTM Centre Tecnològic – Innovación y tecnología F120 – Certificación de resistencia al fuego durante 120 minutos

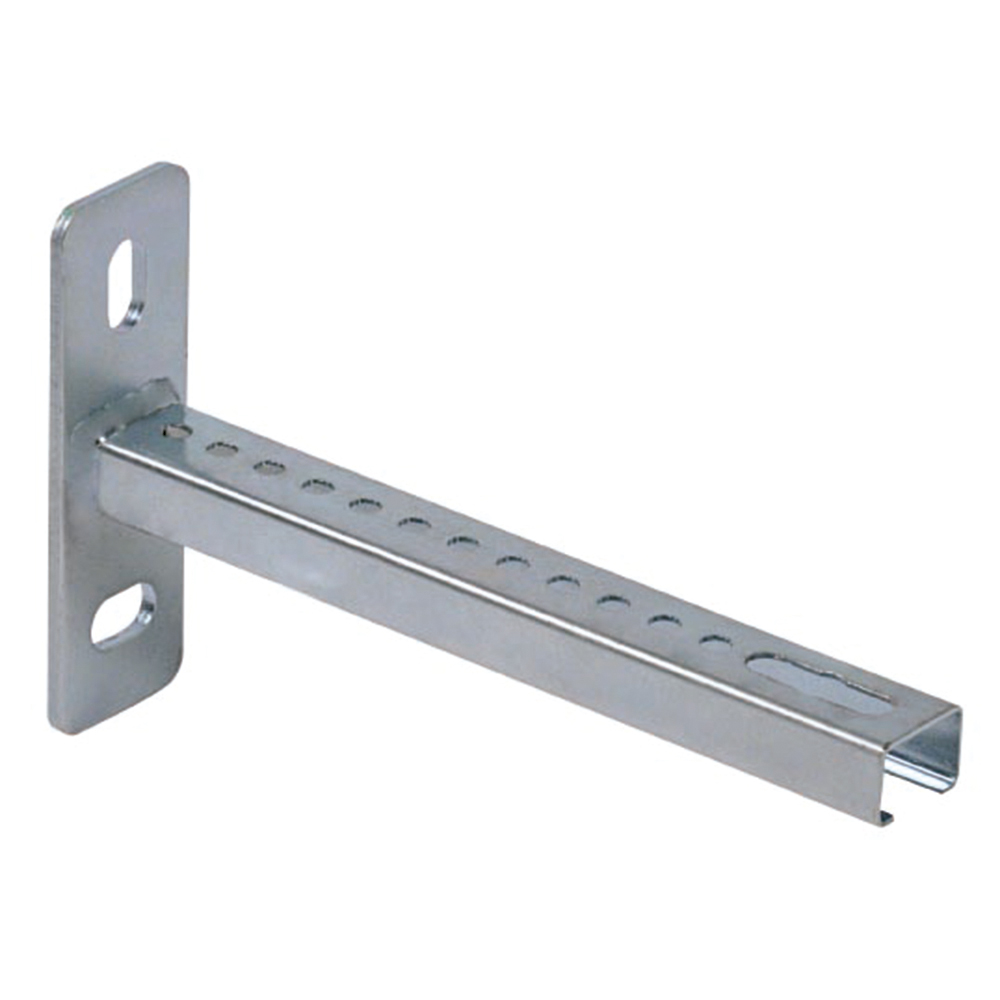

Soporte perfil 38x40 SPE de 800 mm, diseñado para la fijación mural horizontal de tubos y bandejas. Con colisos de 13x20 mm al final del soporte para instalar varilla M8 o M10 como refuerzo. Pletina de 130x50 de grosor 5 mm.

p_metal_support_spe

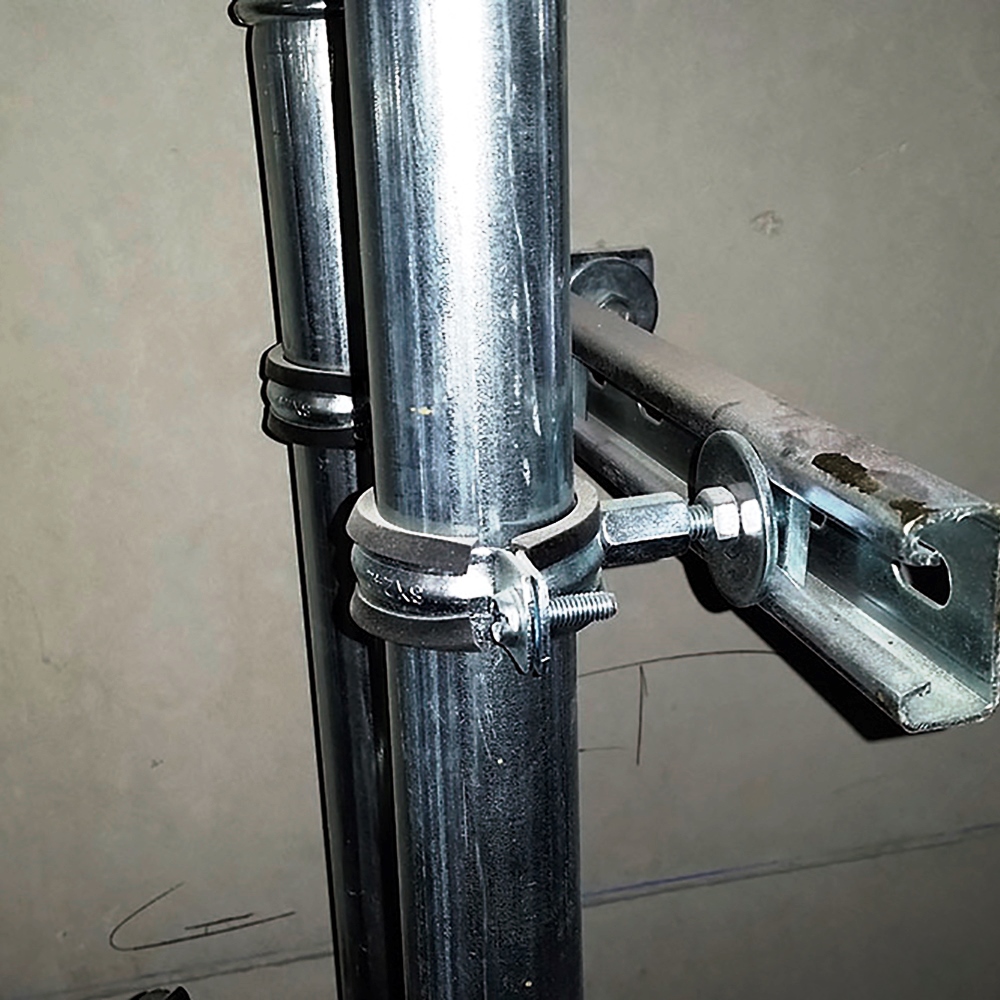

Aplicación del soporte perfil 38x40 SPE en montaje de instalaciones técnicas con tuberías

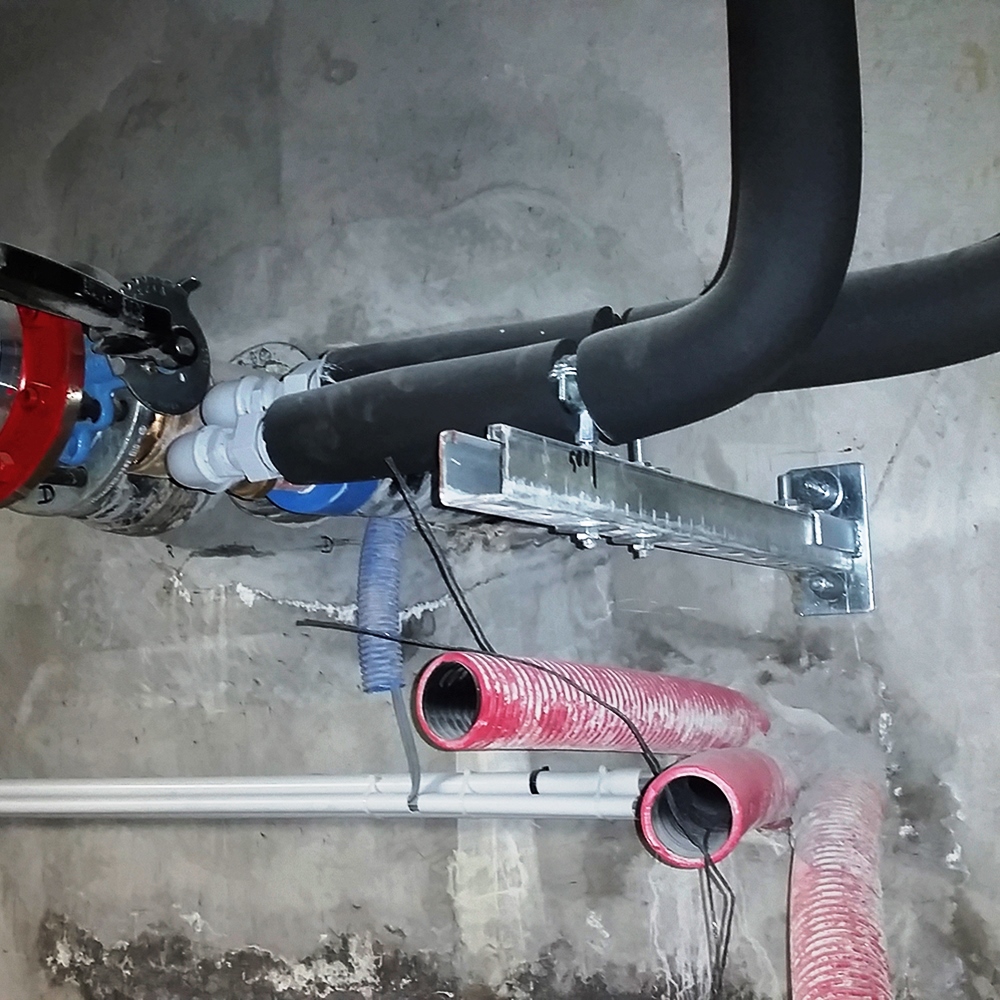

Aplicación del soporte perfil 38x40 SPE en sistemas de fontanería e instalaciones técnicas
p_metal_support_spe
Aplicación del soporte perfil 38x40 SPE en montaje de instalaciones técnicas con tuberías
Aplicación del soporte perfil 38x40 SPE en sistemas de fontanería e instalaciones técnicas
Baño
Galvanizado
Longitud (mm)
L 800
Ancho (mm)
B 38
Altura del perfil [mm]
A 40
Espesor [mm]
S 2
Apertura del perfil [mm]
C 17
Distancia entre agujeros (mm)
Hd 50
Medidas agujeros pletina [mm]
DxE 12x20
Cantidad mínima
6
Peso
g 1658

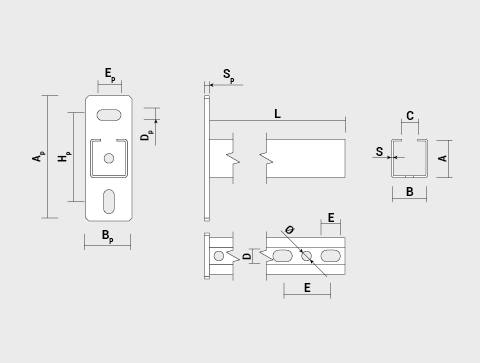

Dibujo técnico - 38x40 SPE - ES
  • Estanterías metálicas
  • Abrazaderas metálicas
  • Instalación de conductos
  • Suportación de ventilación
Características clave
  • Distancia entre agujeros 50 mm
Materiales adecuados
bm_concrete
Hormigón
bm_brick_solid
Ladrillo macizo
