Sistema de fijación suspendida EWFS

La solución de anclaje M8 más universal para instalaciones suspendidas.

Certificación CE Homologación UL

Disponible con un cable de 2 mm de diámetro y una longitud variable de 3 o 5 metros, este producto incluye un perno M8 en uno de los extremos del cable para ser atornillado en un accesorio compatible de CELO (como SAP M8, BTS6 H M8, etc.). La altura se puede ajustar fácilmente mediante un sujetador de cable, ofreciendo una mayor flexibilidad.

El producto es ideal para colgar bandejas portacables, iluminación, líneas de barras, conductos HVAC, máquinas de aire acondicionado, elementos radiantes, paneles acústicos, techos suspendidos, refuerzos de instalaciones, entre otros.

El sistema Eyebolt para fijación de cables está fabricado con un cable de acero galvanizado y un sujetador de aluminio, proporcionando una resistencia de carga de hasta 56 kg.

Cable de suspensión CELO EWFS – sistema de suspensión para bandejas y luminarias
Cable de suspensión CELO EWFS – sistema de suspensión para bandejas y luminarias
Filtrar por:
Referencia Unidades de embalaje Tipo de embalaje
9203M8EWFS 2 3 56 10 Caja
9205M8EWFS 2 5 56 10 Caja

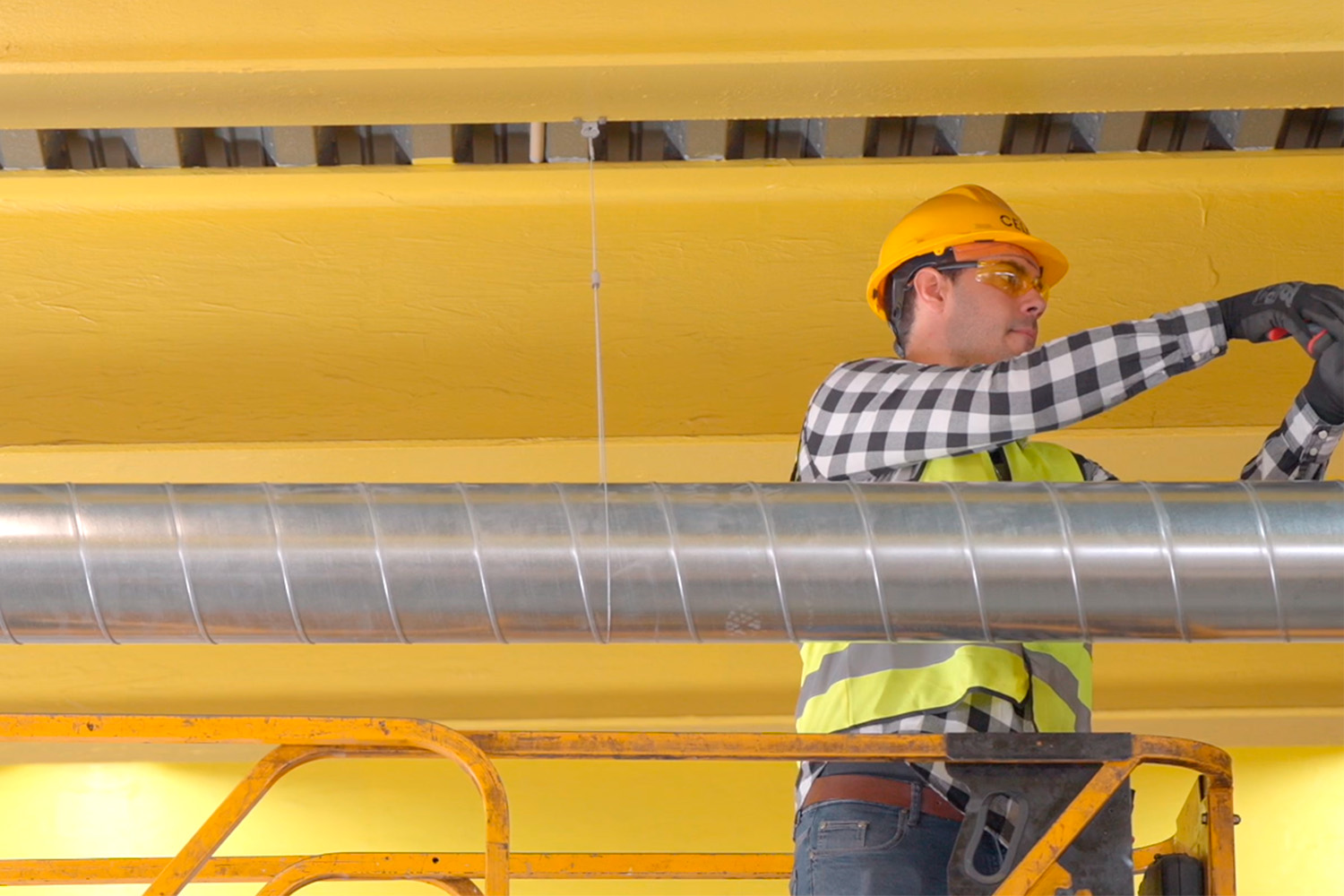

Aplicación del sistema de fijación suspendida EWFS para conductos en techo

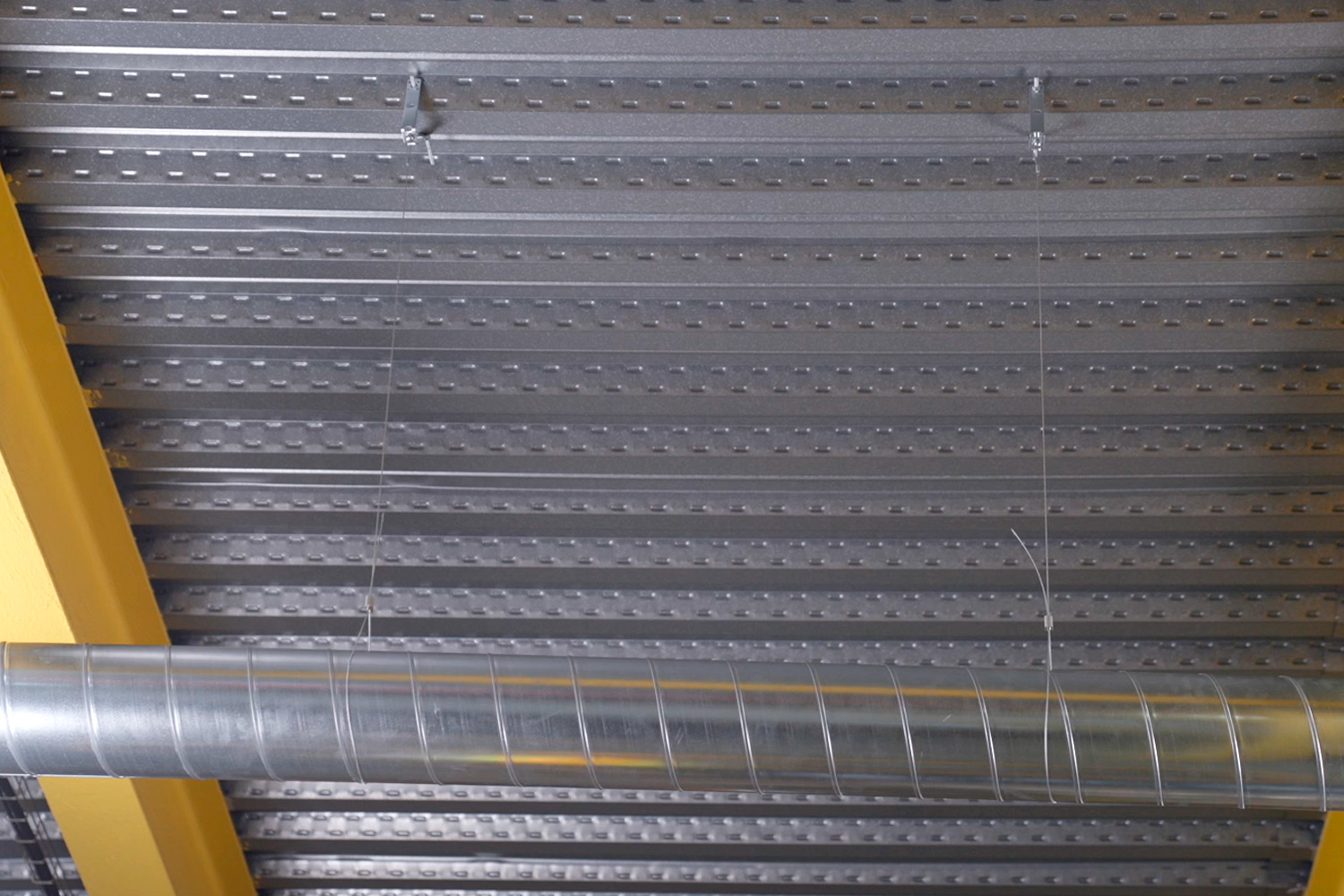

Aplicación cables de suspensión EWFS para conductos en techo industrial
  • Bandejas
  • Sistema de iluminación en techos
  • Tubos de ventilación
  • HVAC Industrial
Características clave
Materiales adecuados
bm_sandwich_panel
Panel sandwich
bm_concrete
Hormigón
bm_concrete_precast
Losas de hormigón alveolar

Instalación de Sistema de fijación suspendida EWFS

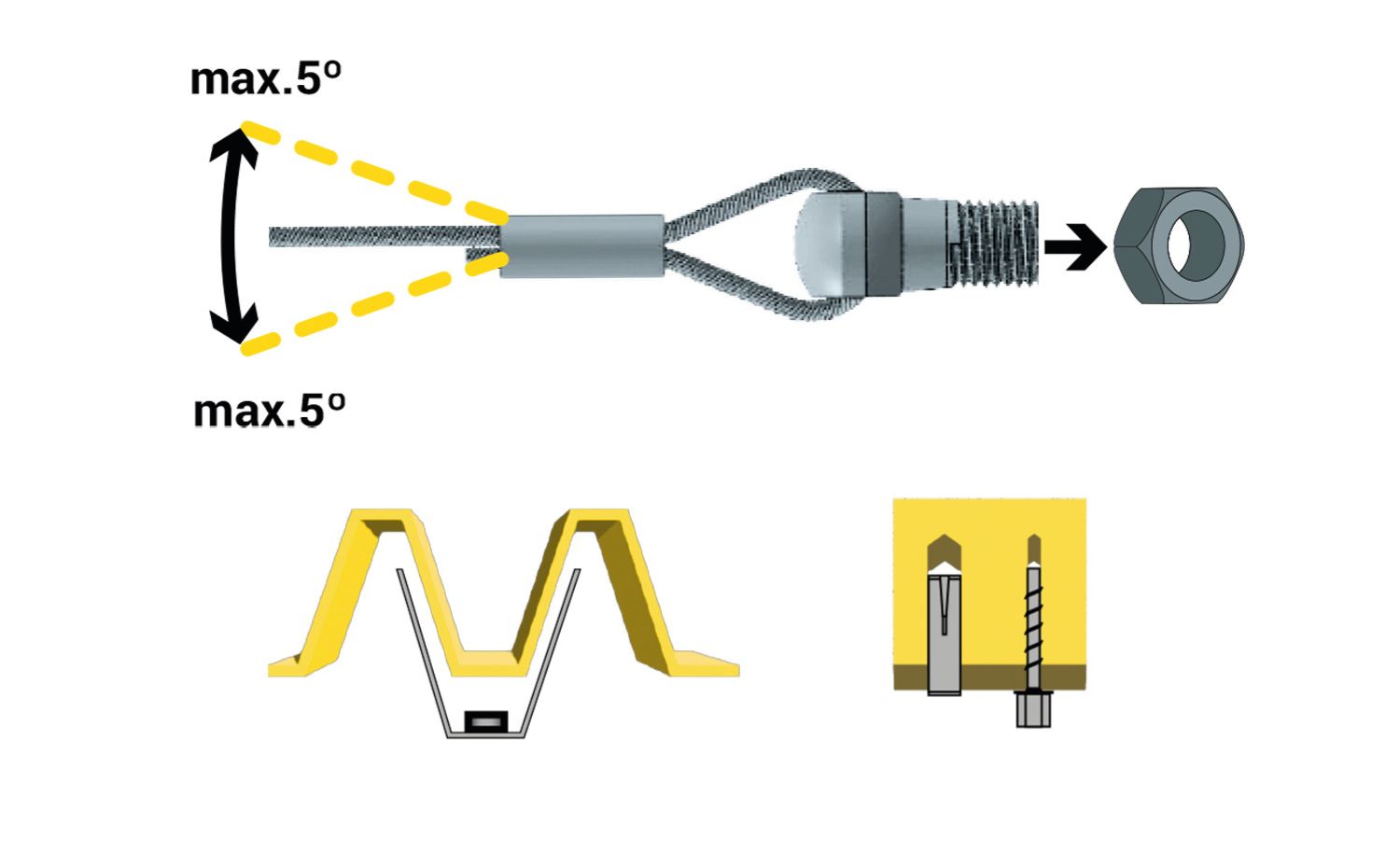

PASO 1: Taladra un agujero en el techo y fija el perno. Utiliza un accesorio compatible y una tuerca de seguridad M8 si es necesario.

PASO 1: Taladra un agujero en el techo y fija el perno. Utiliza un accesorio compatible y una tuerca de seguridad M8 si es necesario.

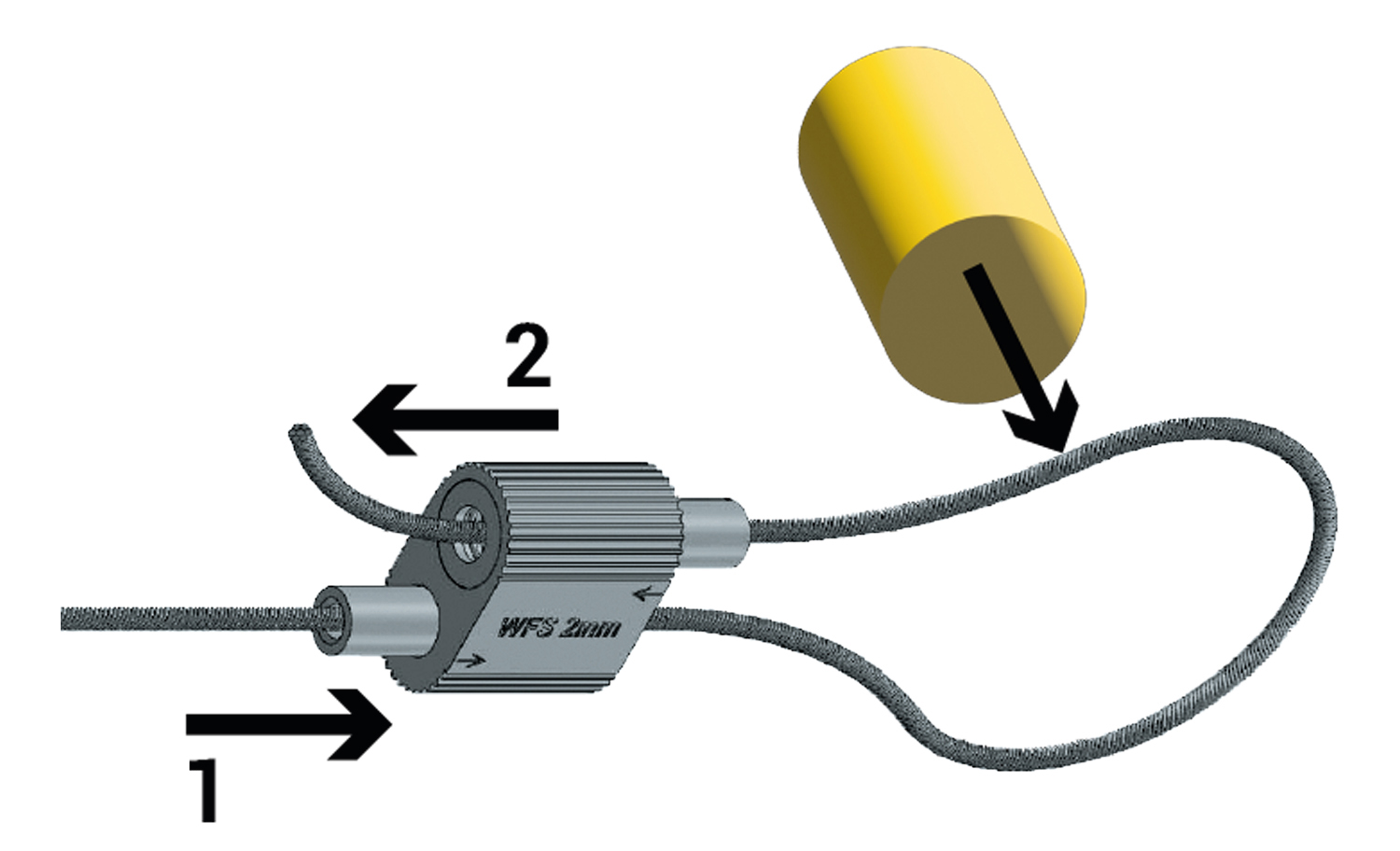

PASO 2: Utiliza el extremo abierto y el gripper para sujetar la aplicación.

PASO 2: Utiliza el extremo abierto y el gripper para sujetar la aplicación.

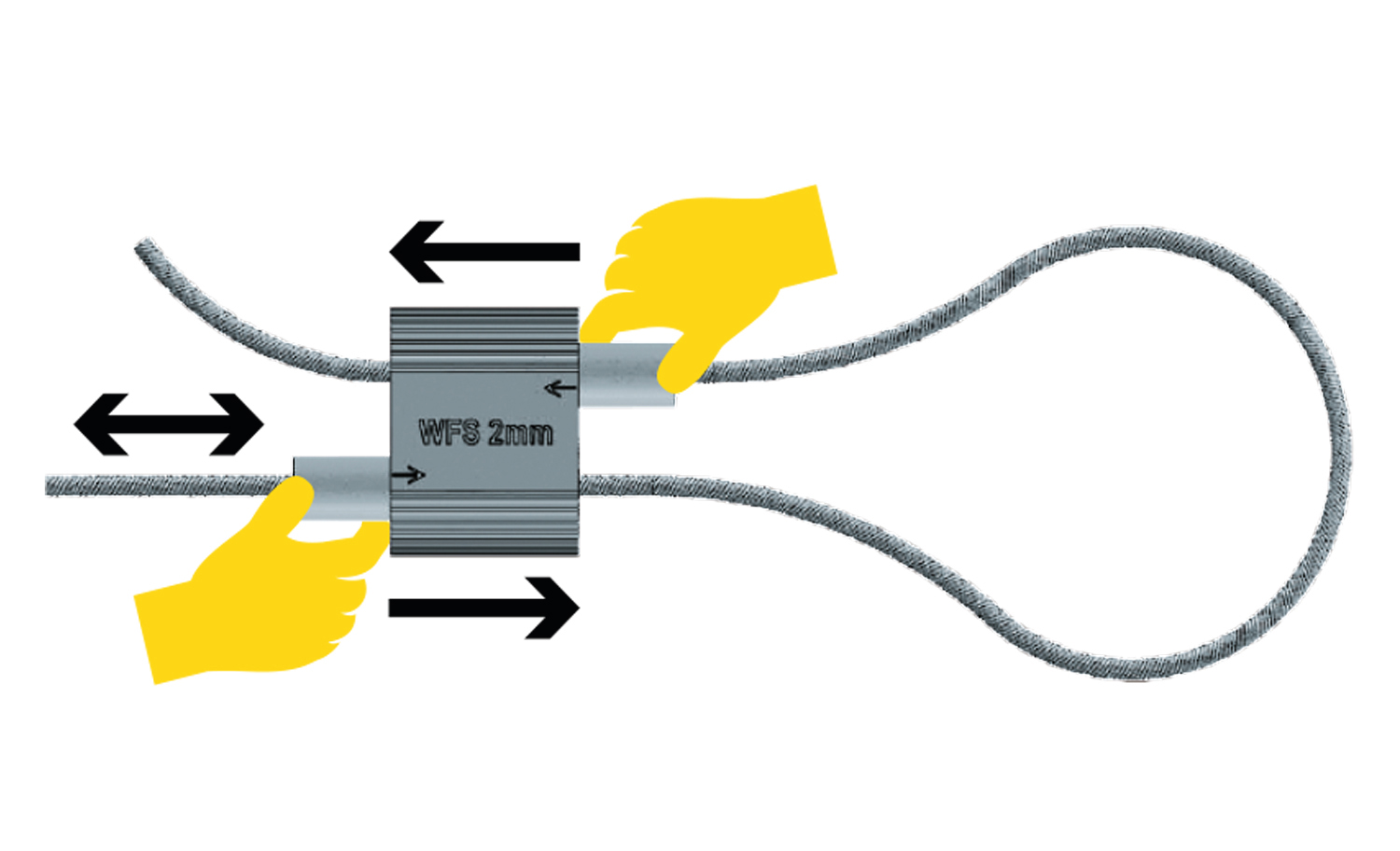

PASO 3: Tensa el cable para fijar la aplicación.

PASO 3: Tensa el cable para fijar la aplicación.

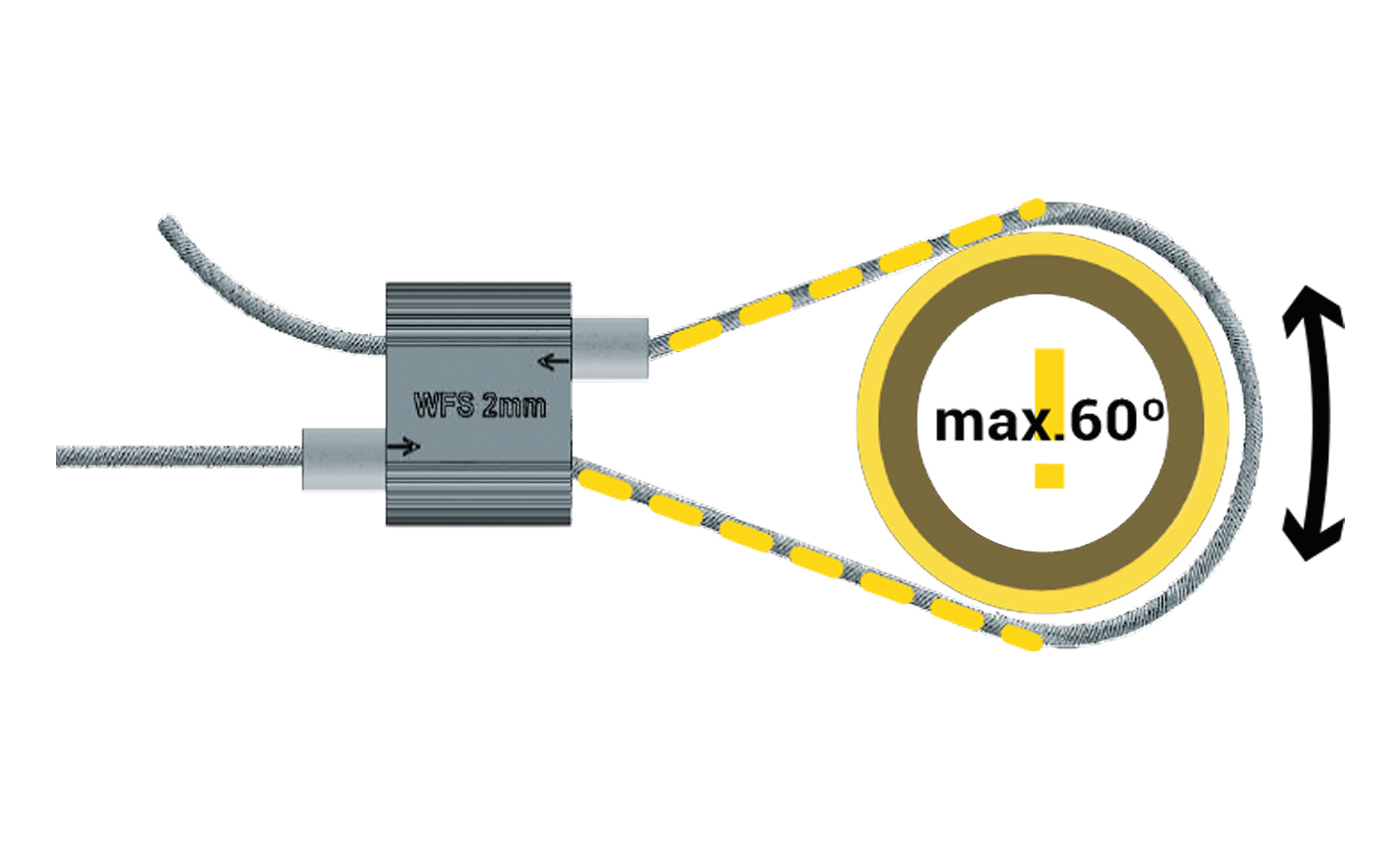

PASO 4: Deja un margen de seguridad para un balanceo de máximo 60º.

PASO 4: Deja un margen de seguridad para un balanceo de máximo 60º.

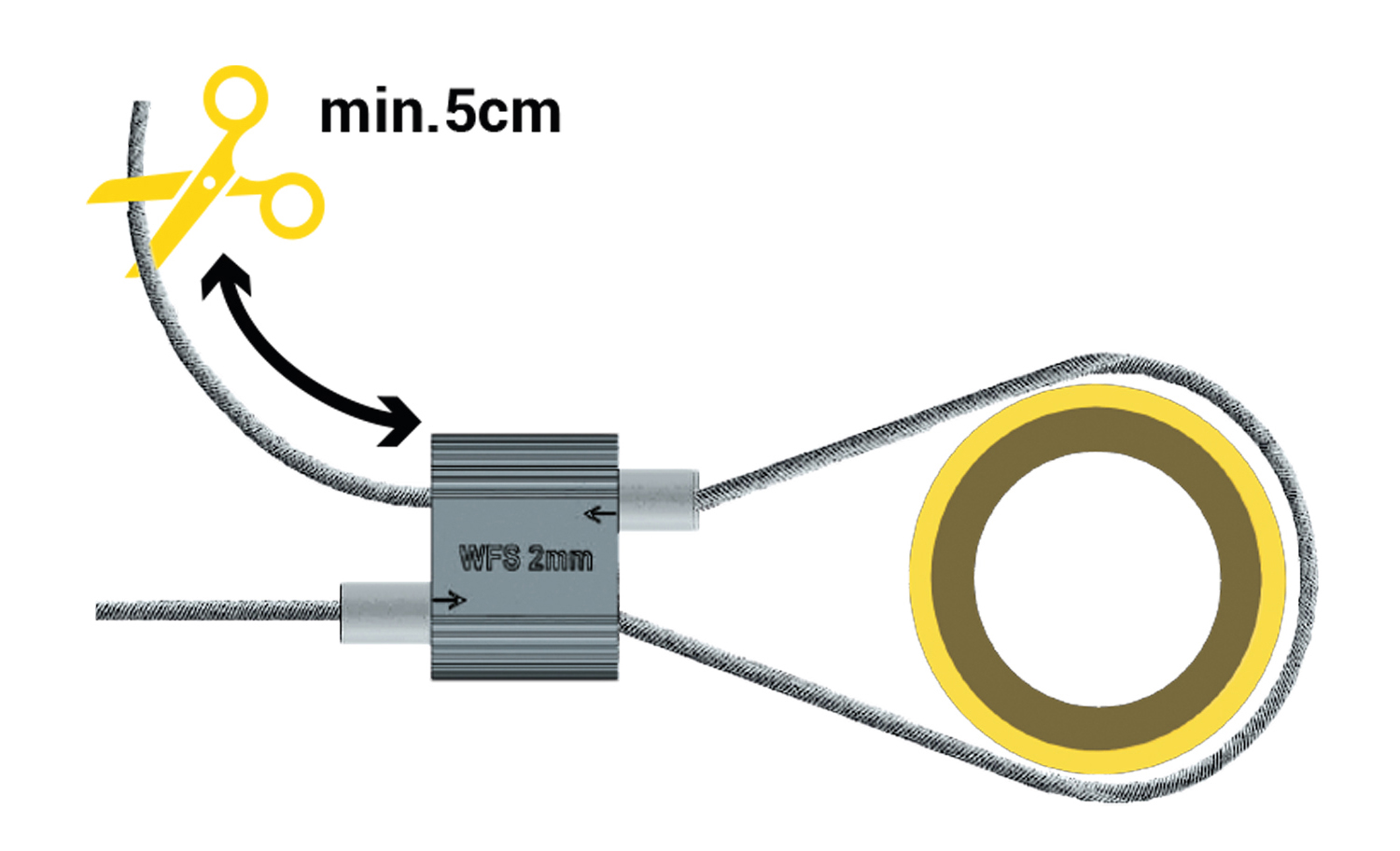

PASO 5: Corta el cable sobrante dejando un mínimo de 5 cm.

PASO 5: Corta el cable sobrante dejando un mínimo de 5 cm.
