Kit solar estructura coplanar salvateja baja, 2 paneles

Kit para instalaciones fotovoltaicas de 2 paneles solares, de 30 mm, 35 mm o 40 mm de espesor, coplanar con fijación salvateja baja.

El kit de CELO está compuesto por 4 grapas finales de aluminio, 2 grapas intermedias, 6 tornillos martillo M8x45, 14 tuercas autoblocantes DIN 6923 inox A2, 4 salvateja baja, 4 pletinas de conexión salvateja, 4 tornillos martillo M8x25 inox A2, 4 tornillos DIN 933 M8x25 inox A2, 8 arandelas M8 DIN 9021 inox A2. El kit no incluye la fijación al material base, que puede ser de madera, hormigón o mampostería.

Los anclajes y tornillos están fabricados en acero inoxidable A2 y las grapas en aluminio. Conjunto premontado para facilitar la instalación y reducir costes y tiempo. La pletina de conexión de aluminio soporta el perfil PS durante el montaje y se gira para cambiar su posición y adaptar la instalación a cada proyecto.

Caja del kit pasateja CELO para montaje de estructuras solares en tejados
Salvateja Árabe para instalación fotovoltaica sobre cubiertas de tejas curvas
Grapa final para panel solar para montaje en perfiles de sistemas fotovoltaicos
p_ibda
Caja del kit pasateja CELO para montaje de estructuras solares en tejados
Salvateja Árabe para instalación fotovoltaica sobre cubiertas de tejas curvas
Grapa final para panel solar para montaje en perfiles de sistemas fotovoltaicos
p_ibda
Ancho (mm)
B 40
Longitud (mm)
L 273
Altura (mm)
H 162
Altura mín [mm]
Hmin 25
Cantidad mínima
1
Peso
g 1884
Dibujo técnico - GTPFIJ - ES

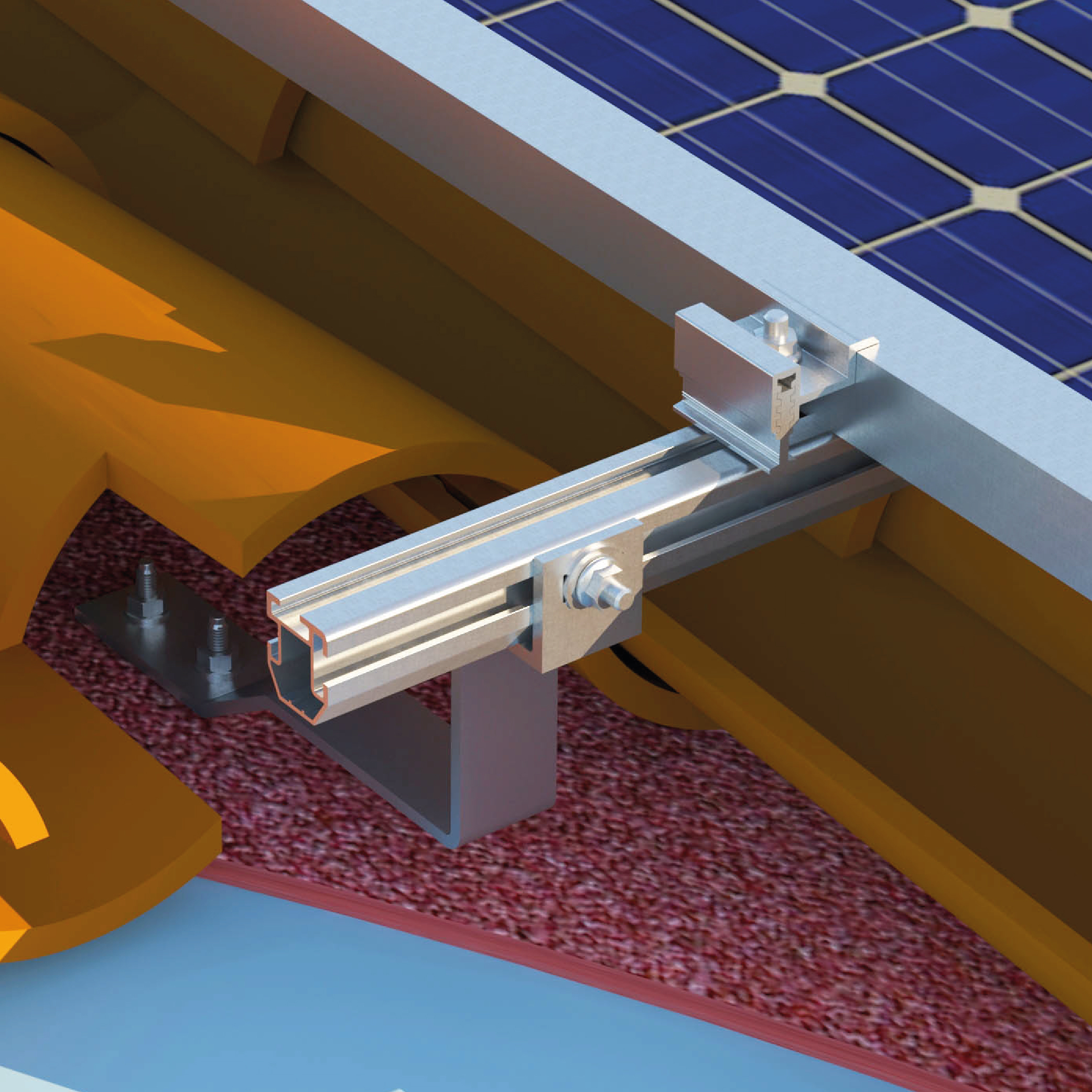

Aplicación del Salvateja Baja Coplanar para instalación fotovoltaica en cubiertas inclinadas

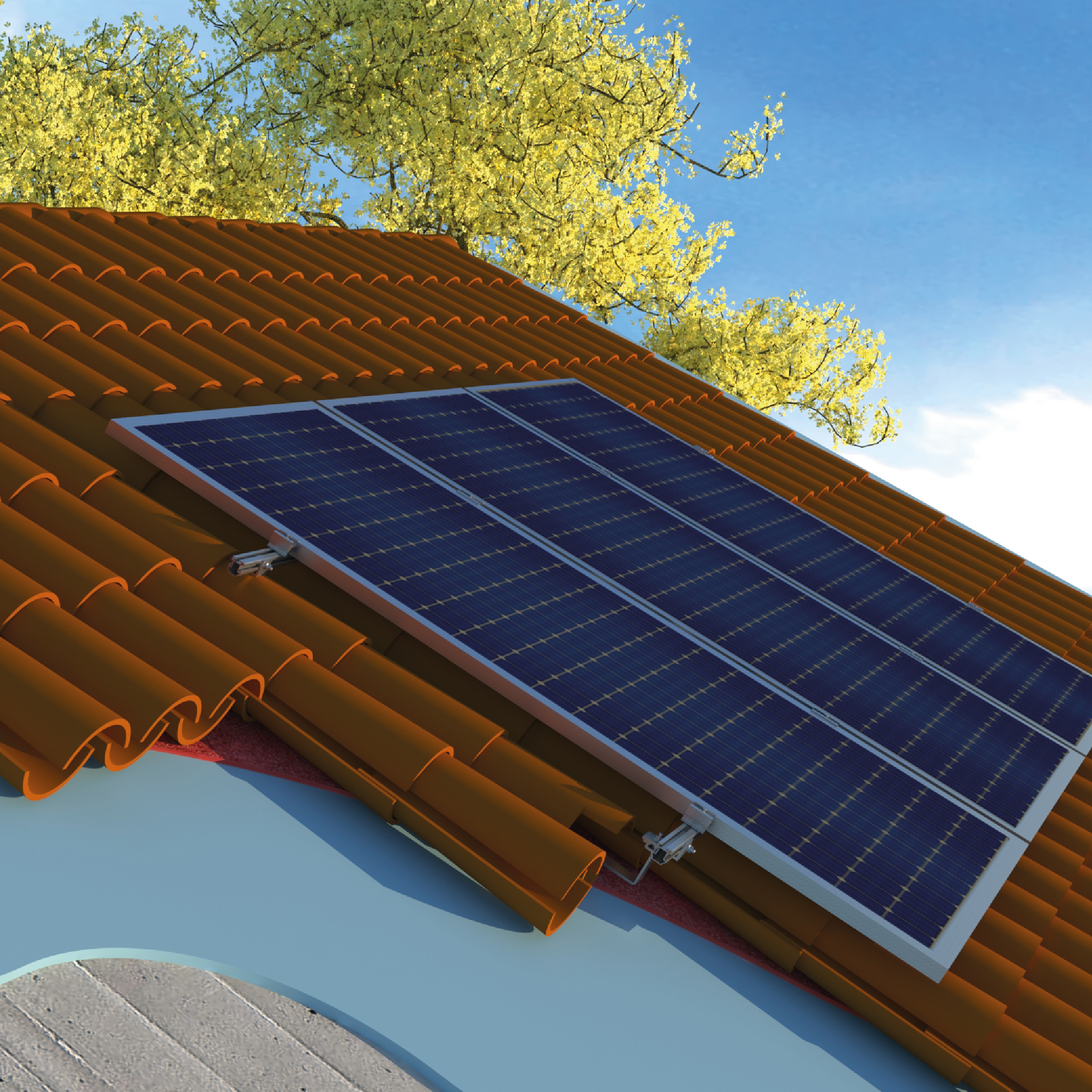

Aplicación del Salvateja Baja Coplanar para montaje fotovoltaico en cubiertas de teja curva
  • Instalaciones en techo
  • Fijación sobre tejado de tejas
  • Producto específico para instalaciones fotovoltaicas
Características clave
  • Accesorios premontados para agilizar la instalación
  • Tornillería fabricada en acero inoxidable
  • Garantía de 25 años, exceptuando zonas a menos de 5 km de la costa (10 años)
  • El kit incluye instrucciones de montaje
  • Todos nuestros sistemas estructurales están diseñados y calculados bajo los requisitos en el CTE y EC9
  • Soporta vientos de 145 km/h y sobrecargas de nieve de 0,5 kN/m²
