Kit estructura coplanar en tramos de 15 cm para cubierta de chapa

Certificación CE A2 Stainless Steel – Acero inoxidable resistente a la corrosión

Kit estructura coplanar en tramos de 150 mm para la instalación de 2 paneles solares sobre cubiertas de chapa grecada. Apto para paneles de entre 30 mm, 35 mm y 40 mm de espesor.

El kit de CELO está compuesto por 6 tramos perfil 150 mm, 6 uniones deslizantes con tornillo, 6 tuercas DIN 6923 inox A2, 4 grapas finales, 2 grapas intermedias, 12 tornillos bimetal de acero endurecido + inox A2. Los tramos de perfil contienen la junta EPDM con adhesivo para prefijar y optimizar la instalación. El anclaje a la chapa se realiza mediante tornillos autoroscantes, también inlcuye arandela EPDM.

Los tornillos están fabricados en acero inoxidable A2 y las grapas y perfilería en aluminio. Conjunto completamente premontado para agilizar la instalación y reducir tiempo y costes.

Caja Kit Coplanar para cubierta metálica CELO Fixings
Bolsa fijación coplanar para panel solar sobre chapa metálica
p_dbda
Grapa final para panel solar para montaje en perfiles de sistemas fotovoltaicos
p_ibda
Caja Kit Coplanar para cubierta metálica CELO Fixings
Bolsa fijación coplanar para panel solar sobre chapa metálica
p_dbda
Grapa final para panel solar para montaje en perfiles de sistemas fotovoltaicos
p_ibda

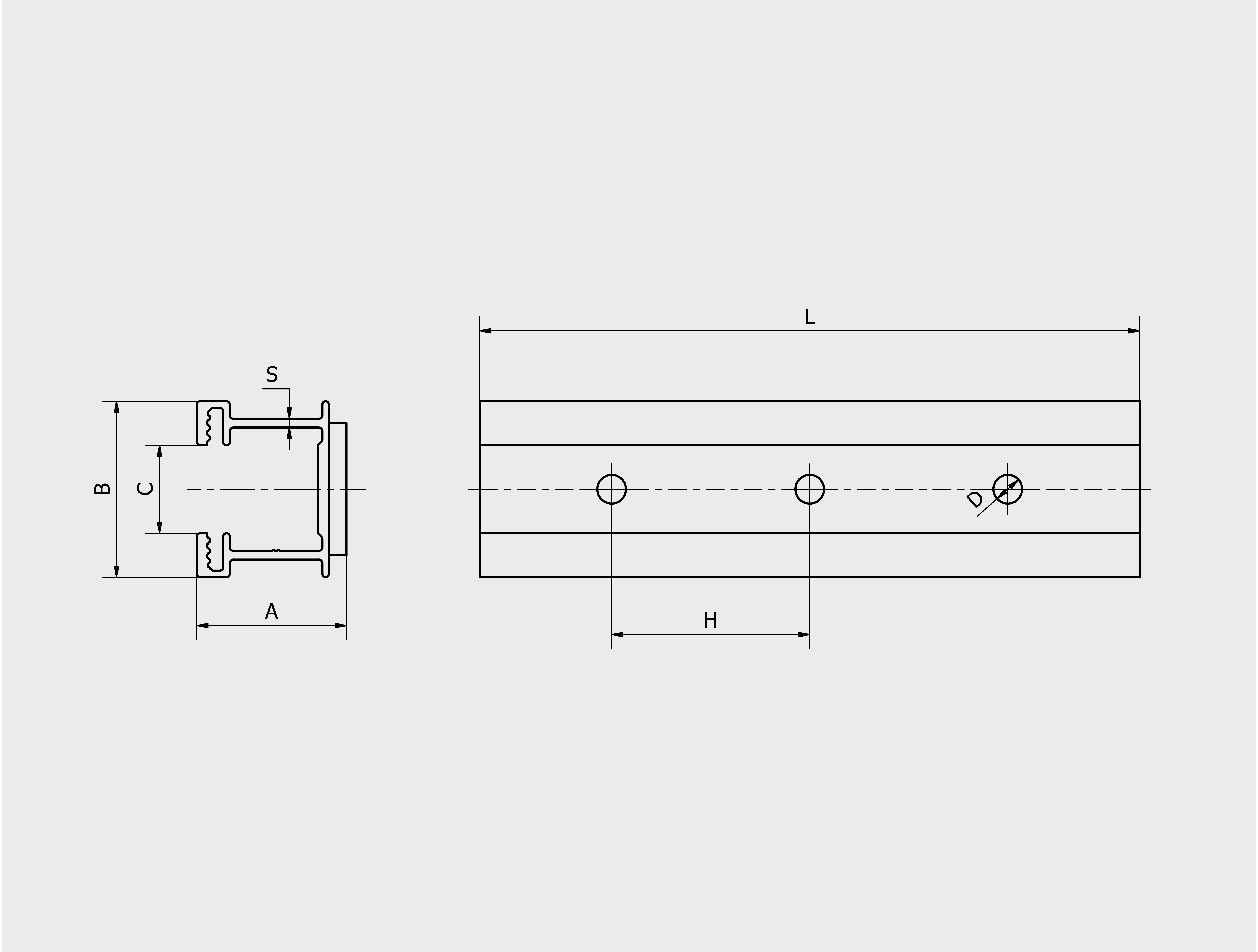

Altura (mm)
H 90
Longitud (mm)
L 150
Ancho (mm)
B 40
Material
Acero inoxidable A2
Espesor [mm]
S 2
Apertura del perfil [mm]
C 20
Altura del perfil [mm]
A 34
Diámetro interior (mm)
di 6.5
Cantidad mínima
1
Peso
g 1500
td_chafij-1-
Aplicación fijación coplanar de panel solar en cubierta metálica
Instalación coplanar de paneles solares sobre cubierta metálica
  • Instalación sobre cubierta de chapa
Características clave
  • Accesorios premontados para agilizar la instalación
  • Tornillería fabricada en acero inoxidable
  • Garantía de 25 años, exceptuando zonas a menos de 5 km de la costa (10 años)
  • El kit incluye instrucciones de montaje
  • Todos nuestros sistemas estructurales están diseñados y calculados bajo los requisitos en el CTE y EC9
  • Soporta vientos de 145 km/h y sobrecargas de nieve de 0,5 kN/m²
