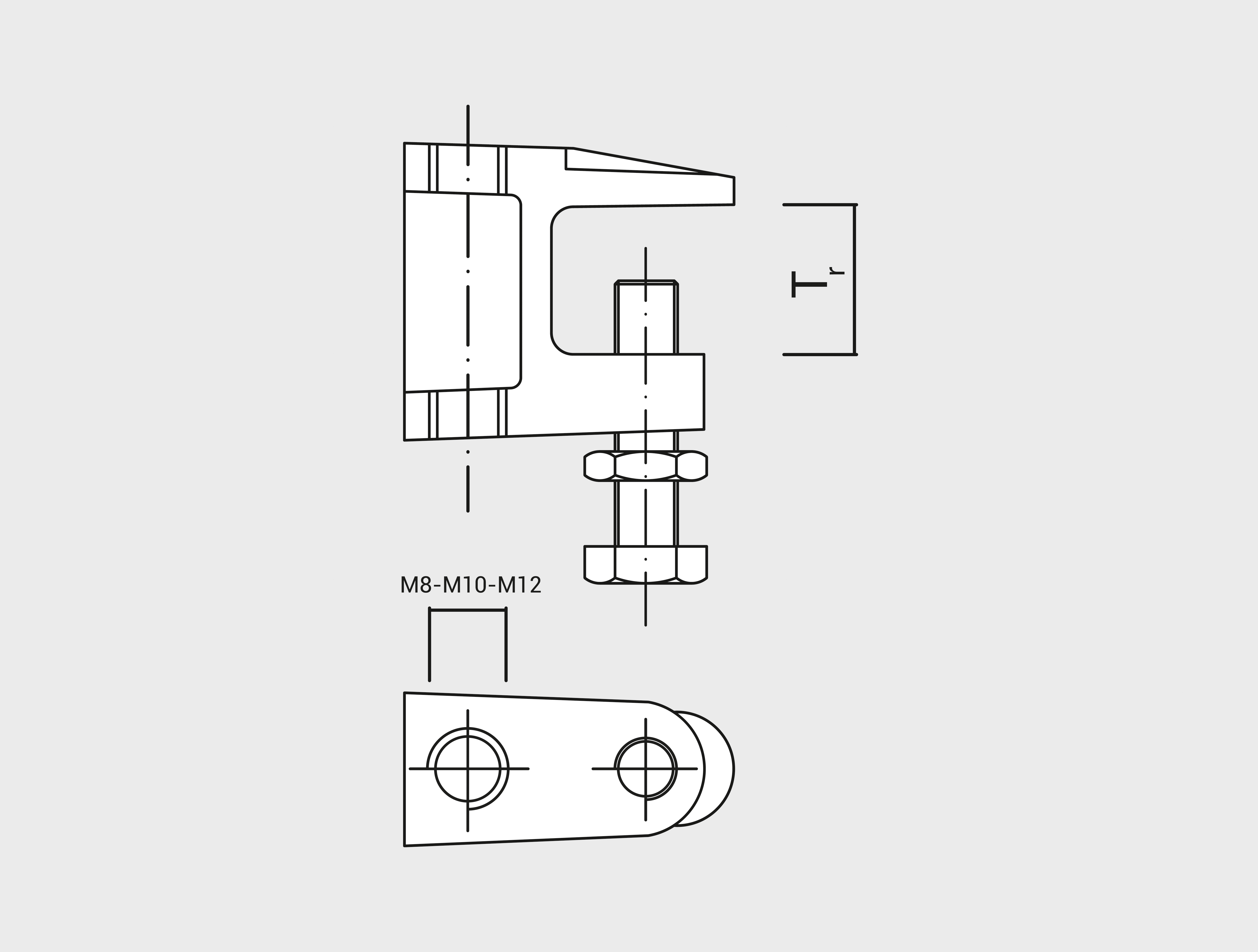

Ø tornillo (mm)
ds
M10
Espesor de ala [mm]
tf
< 23 mm
Long. mínima de ala [mm]
Lf
29
Longitud (mm)
L
50
Ancho (mm)
B
21
Altura (mm)
H
42
Rosca interior
th
M10
Baño
Galvanizado
Material
Acero
Cantidad mínima
20
Peso
g
145.5

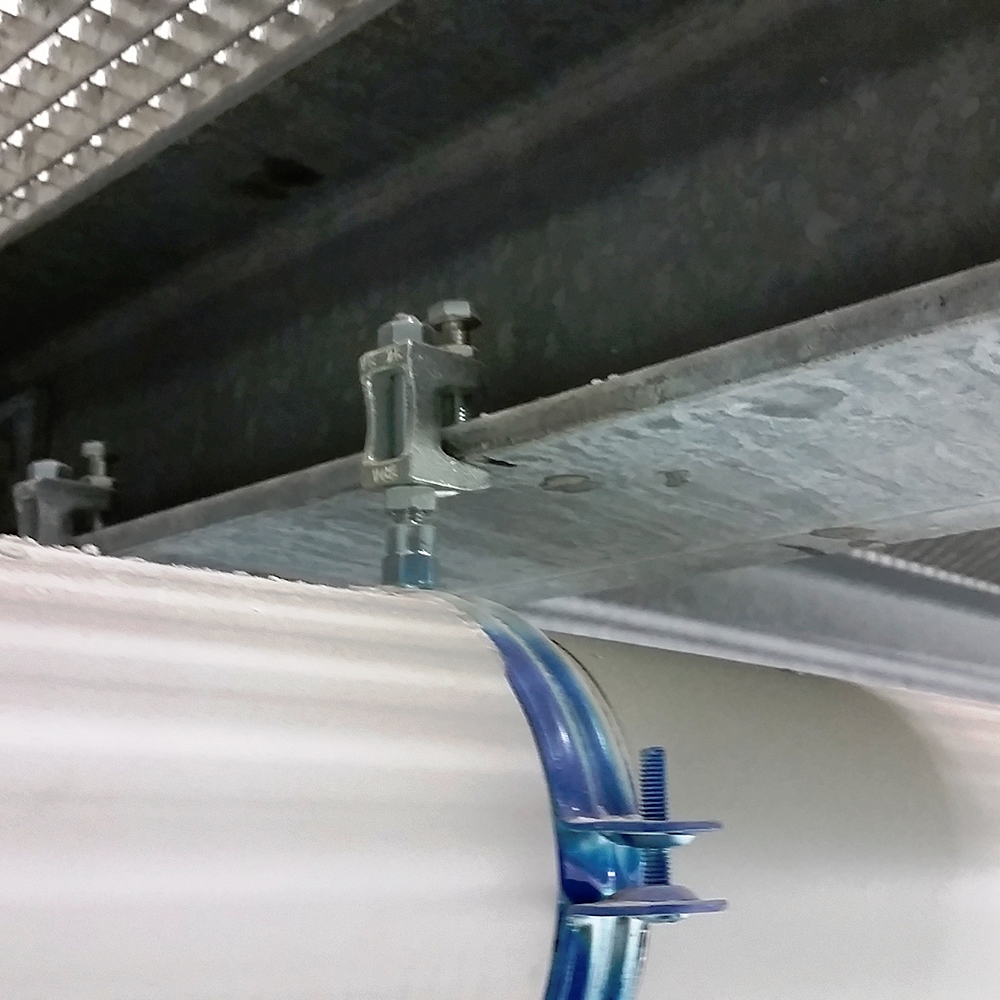

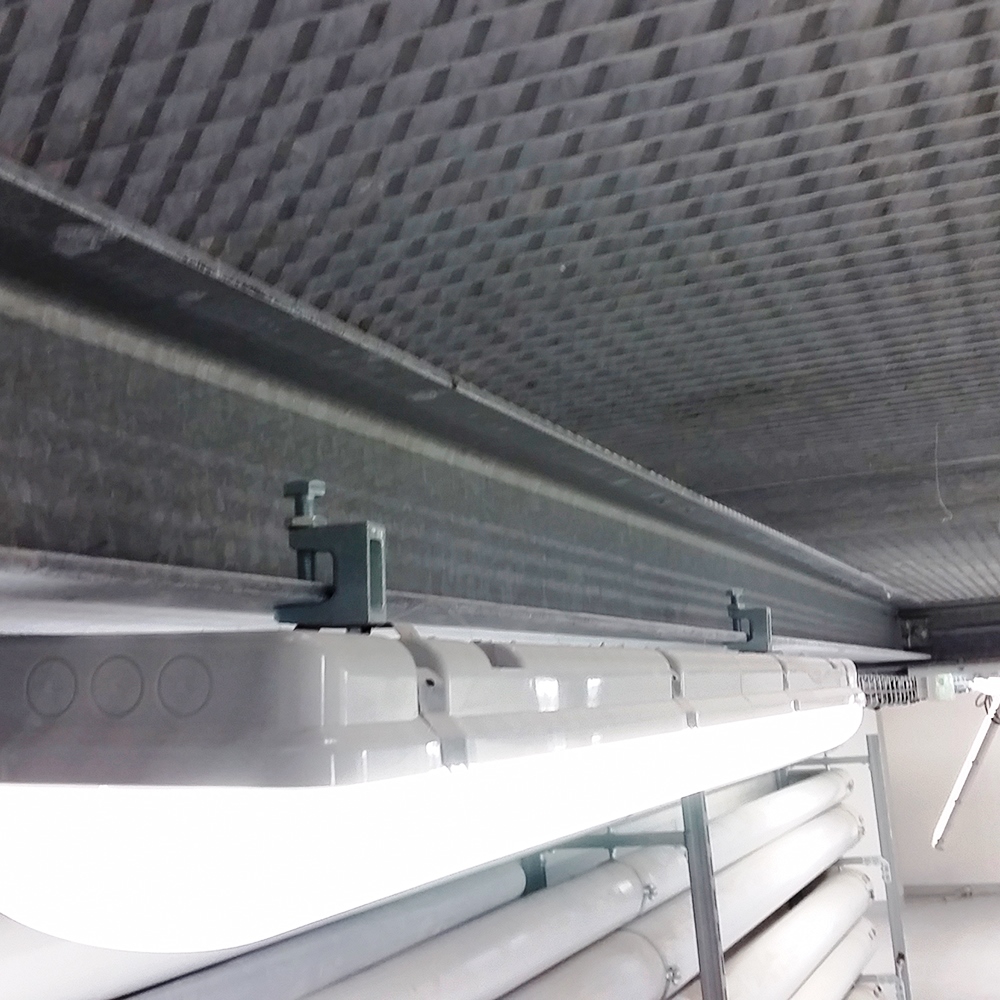

- Estructura suspendida
- Instalaciones eléctricas
- HVAC Industrial
- Varilla roscada
- Sistema anti-incedios por aspersión
- Tubos de calefacción
- Líneas de ventilación
- Tuberías aire acondicionado
- Construcciones metálicas
Características clave
- Sistema de fijación rápida y estable a vigas metálicas.
- Versátil
Materiales adecuados

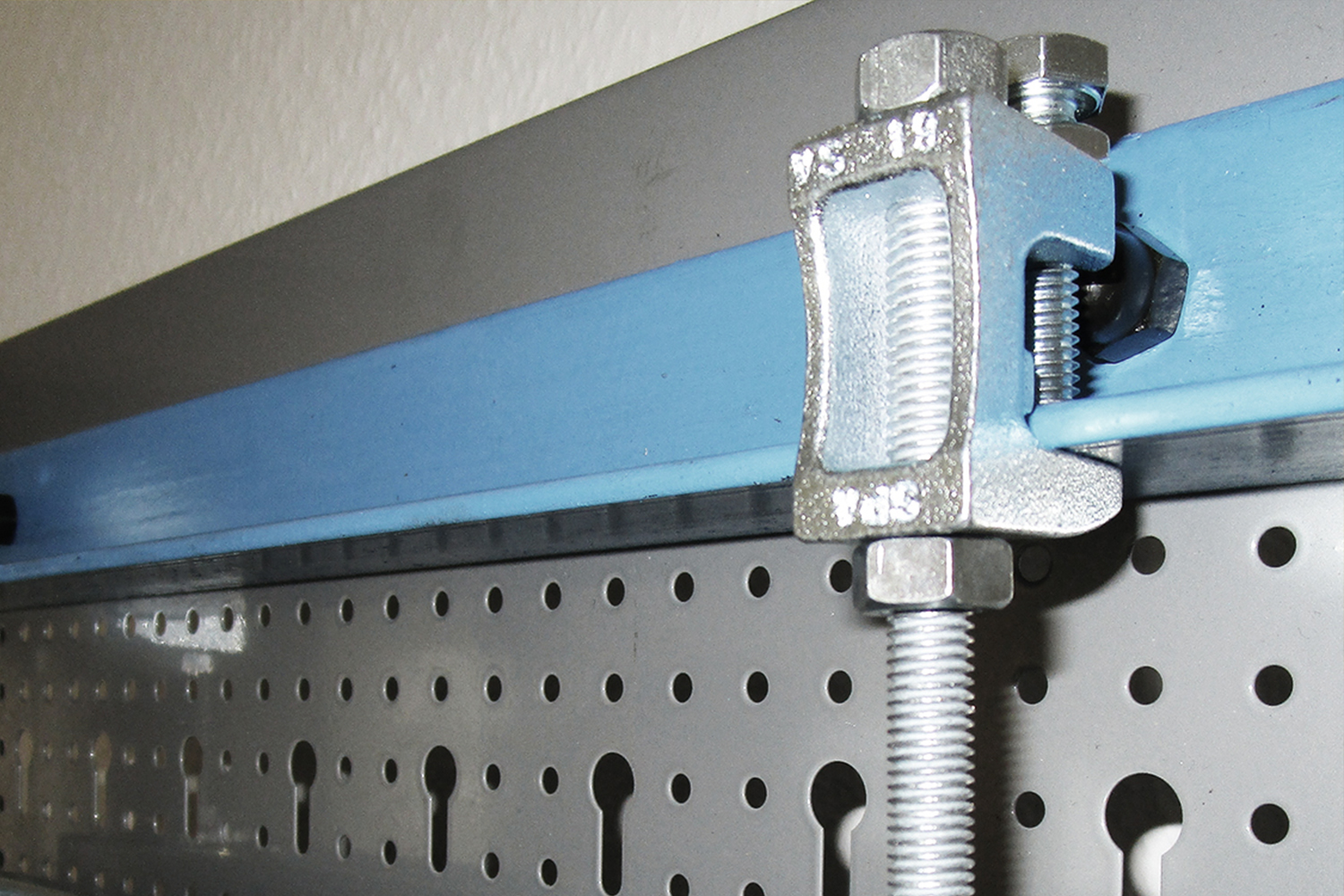

Viga de acero
Instalación de Pinza para viga roscada M10

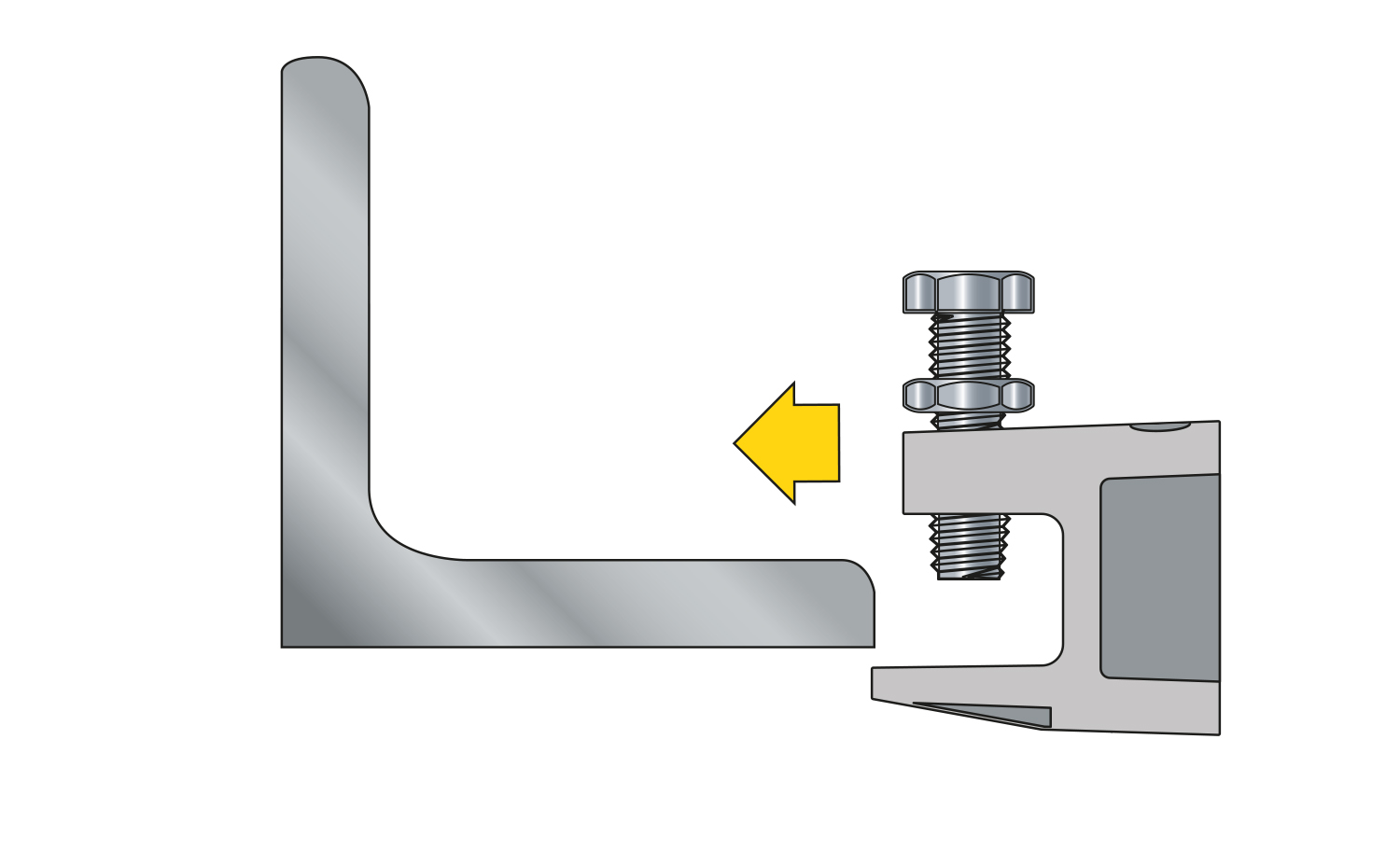

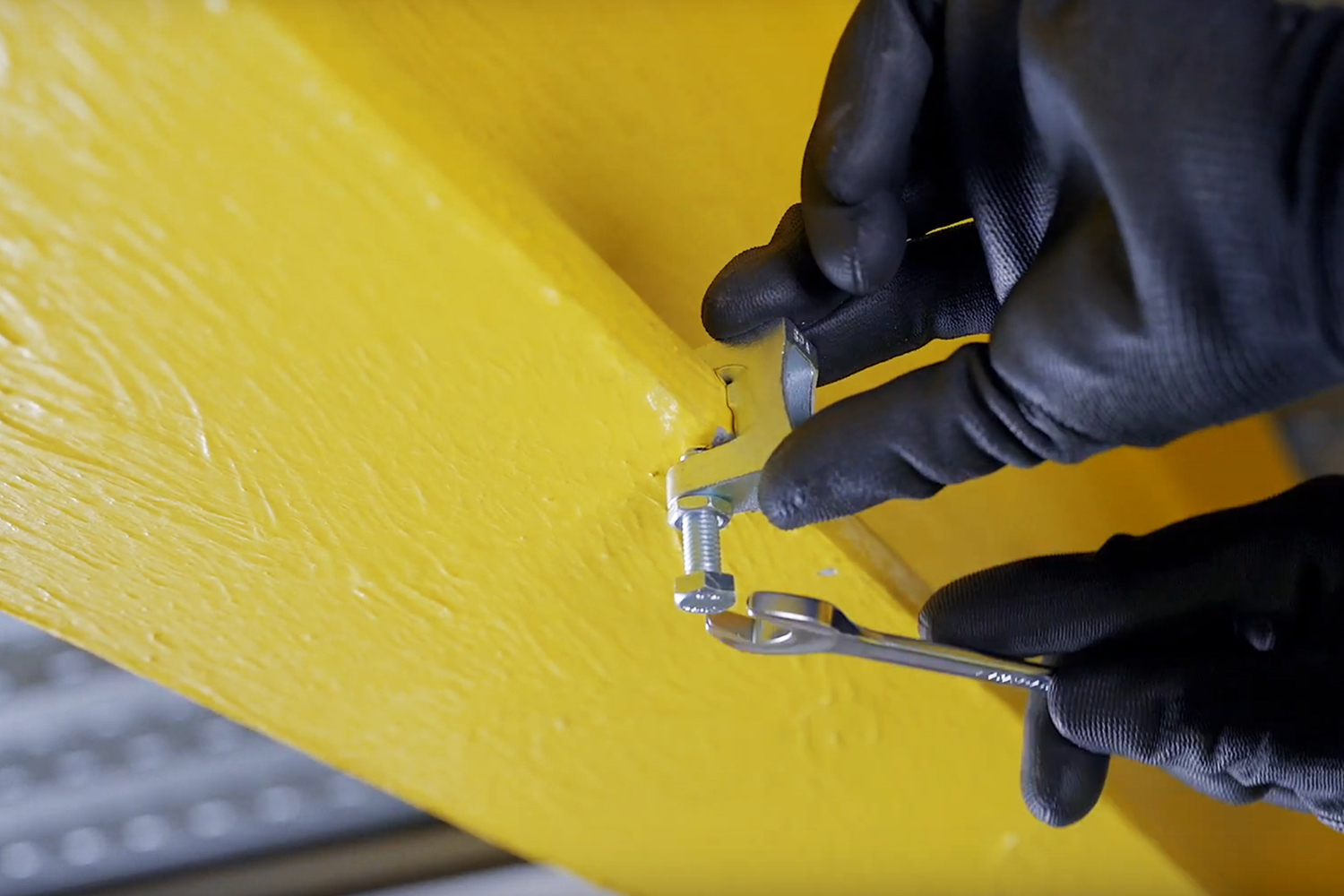

Montaje de una abrazadera portante PMV

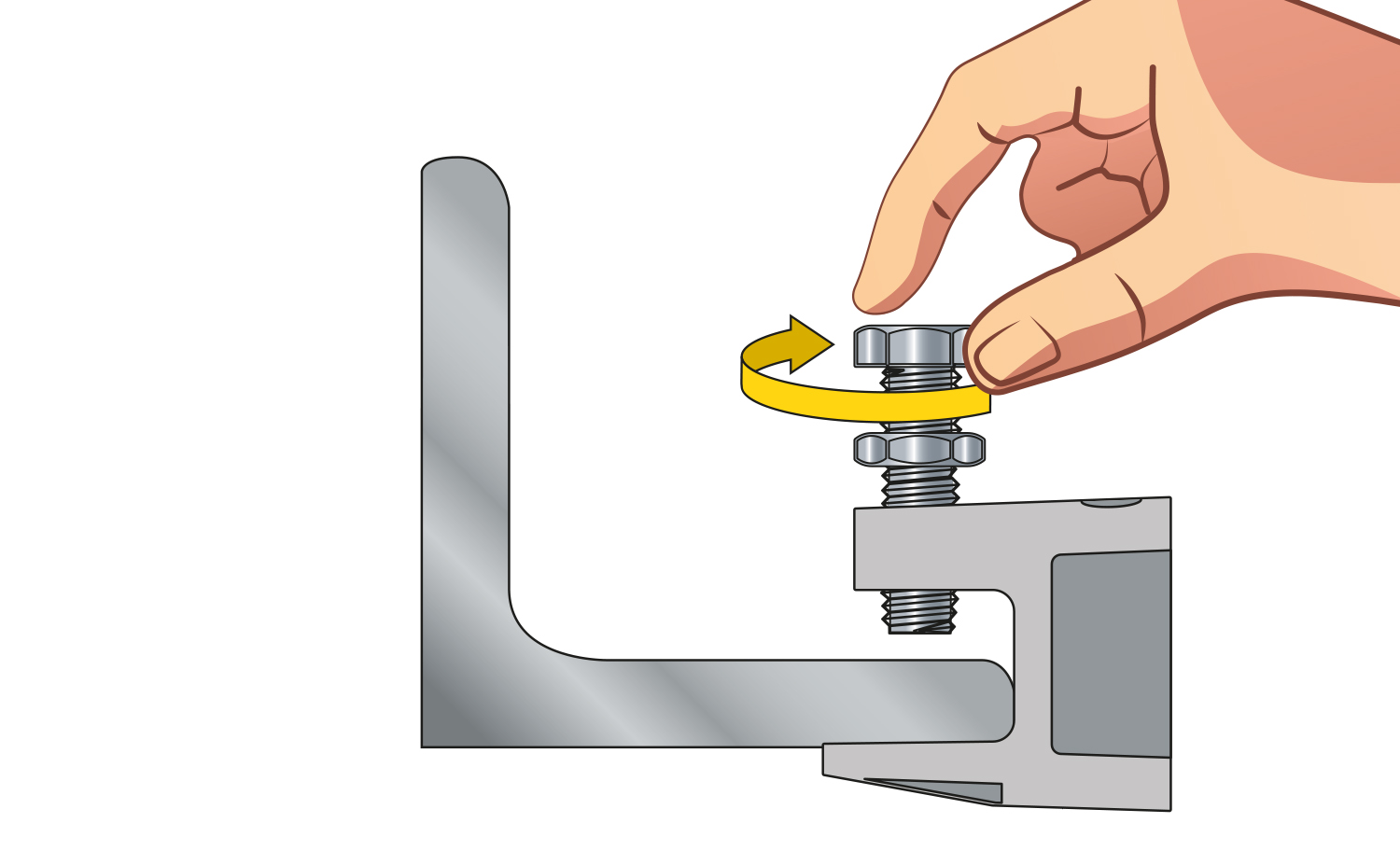

Apretar manualmente el tornillo en la abrazadera portante PMV

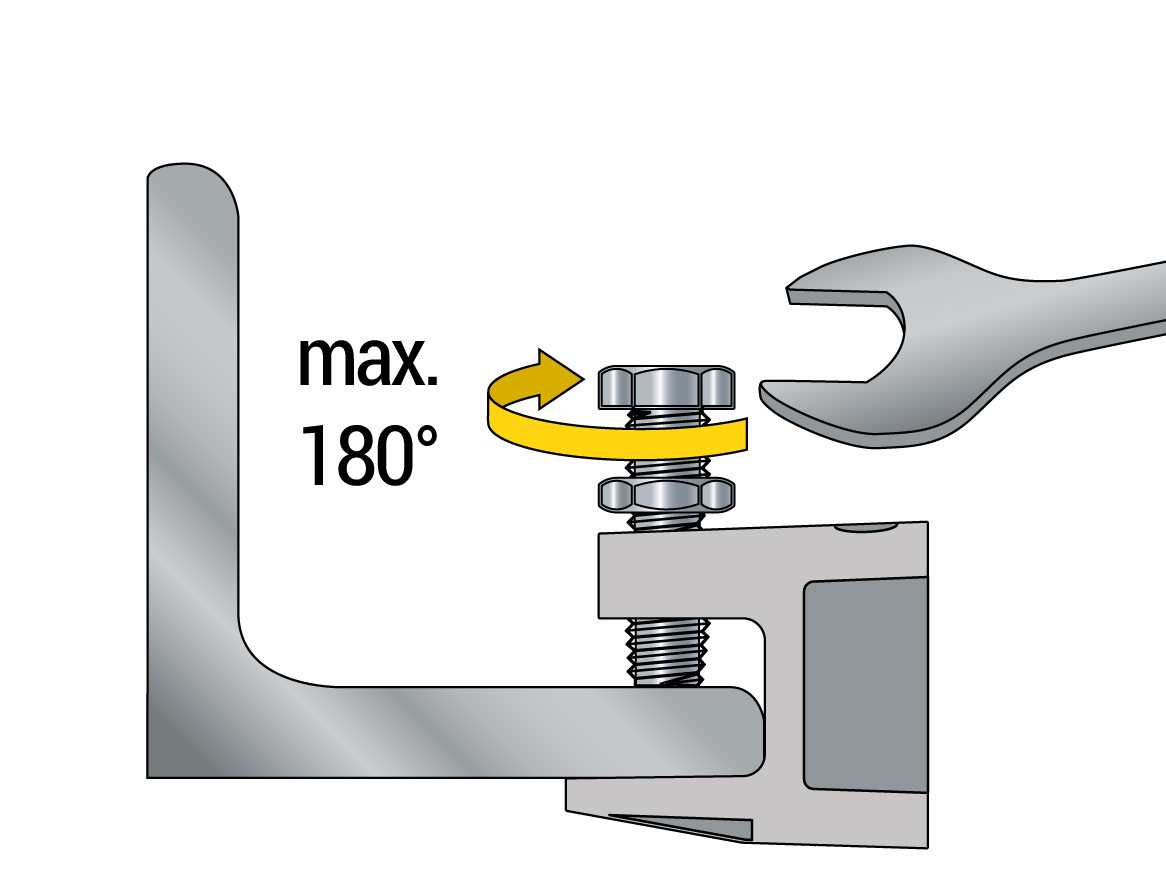

Apretado final del tornillo en la abrazadera portante PMV con una llave inglesa

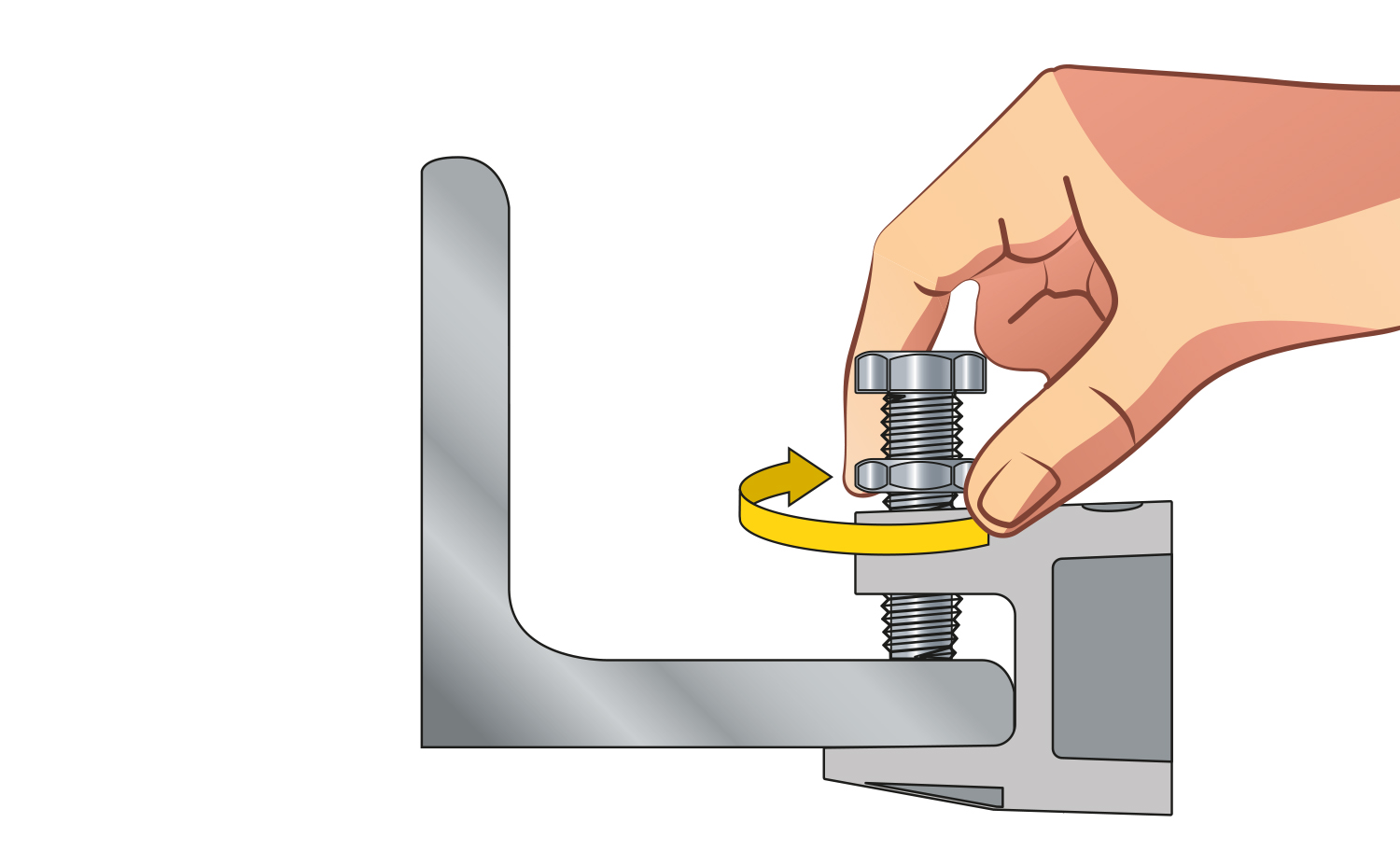

Apretado manual de la tuerca en la abrazadera portante PMV

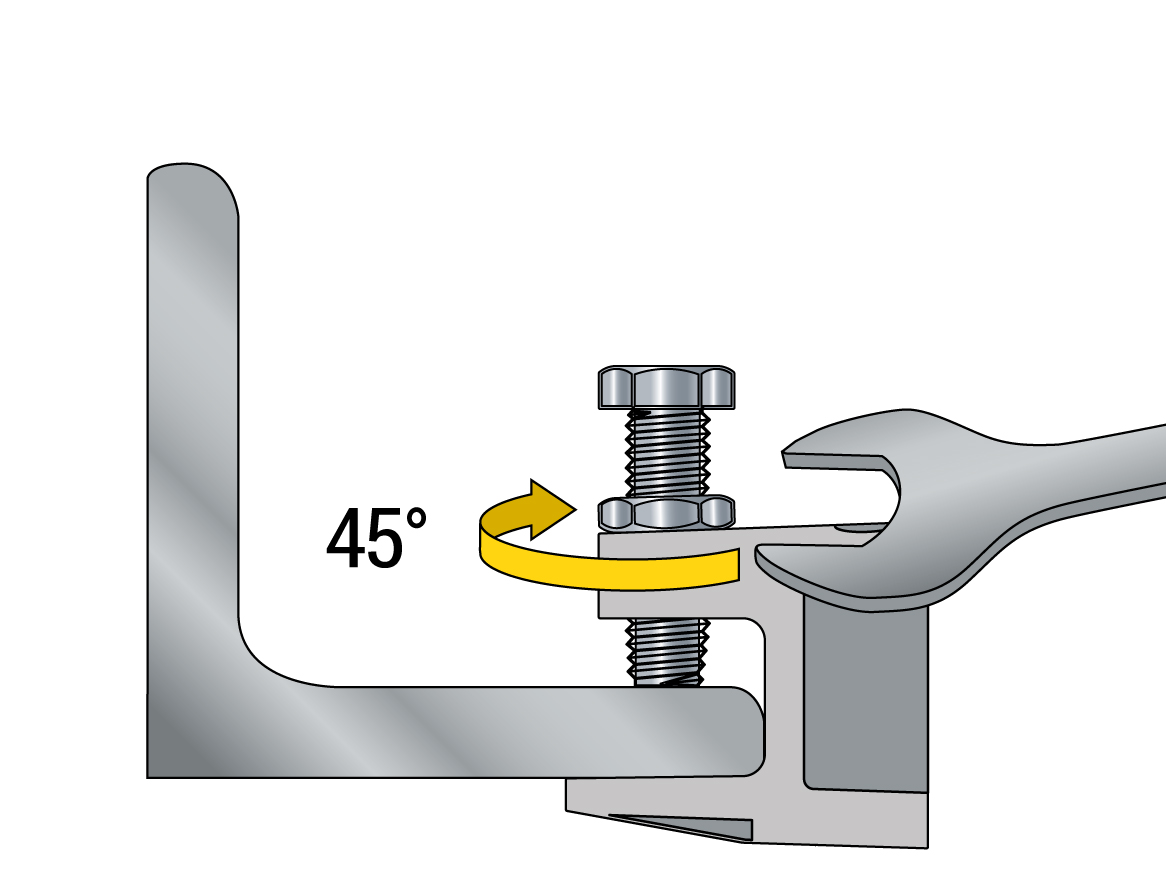

Paso 5

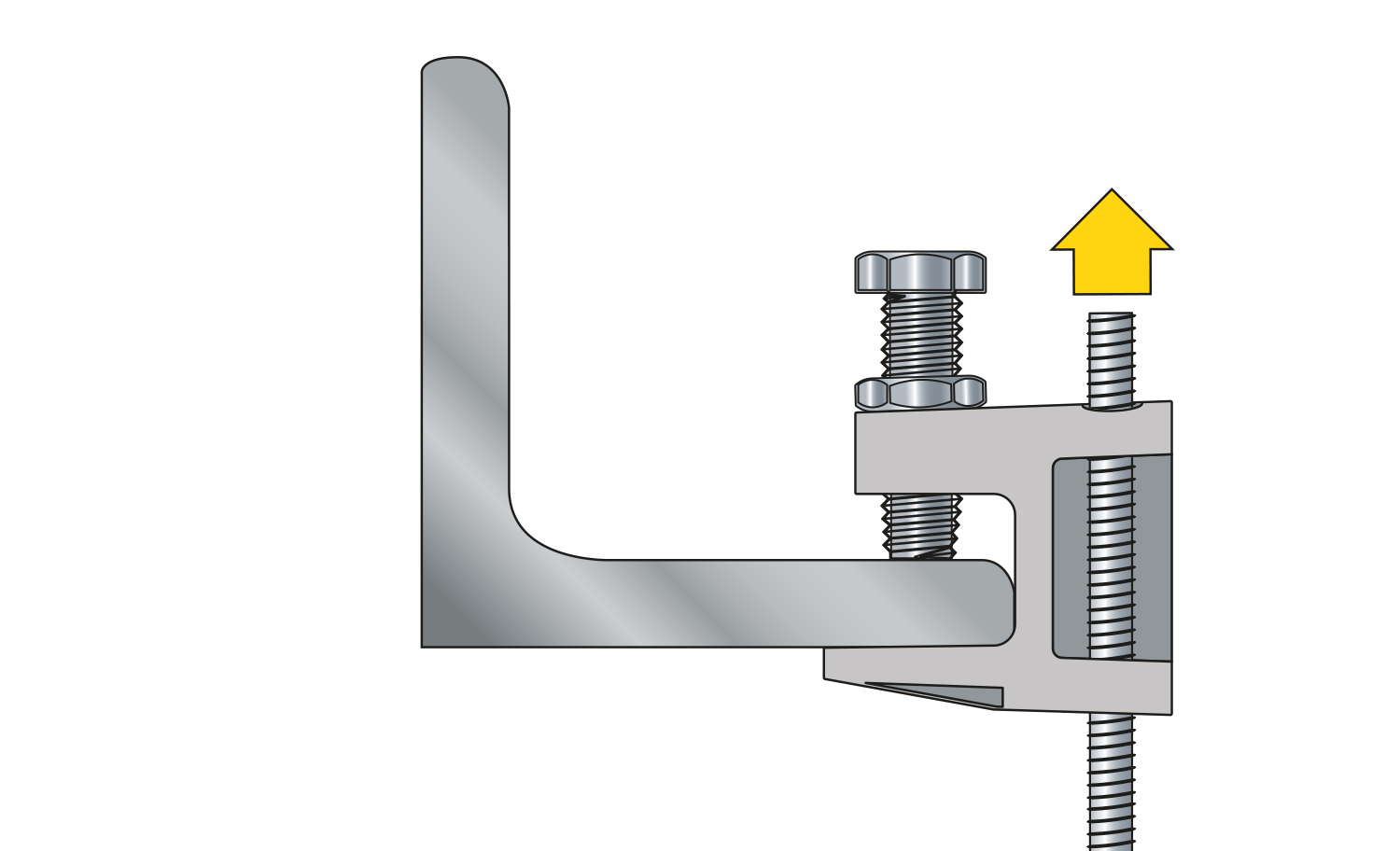

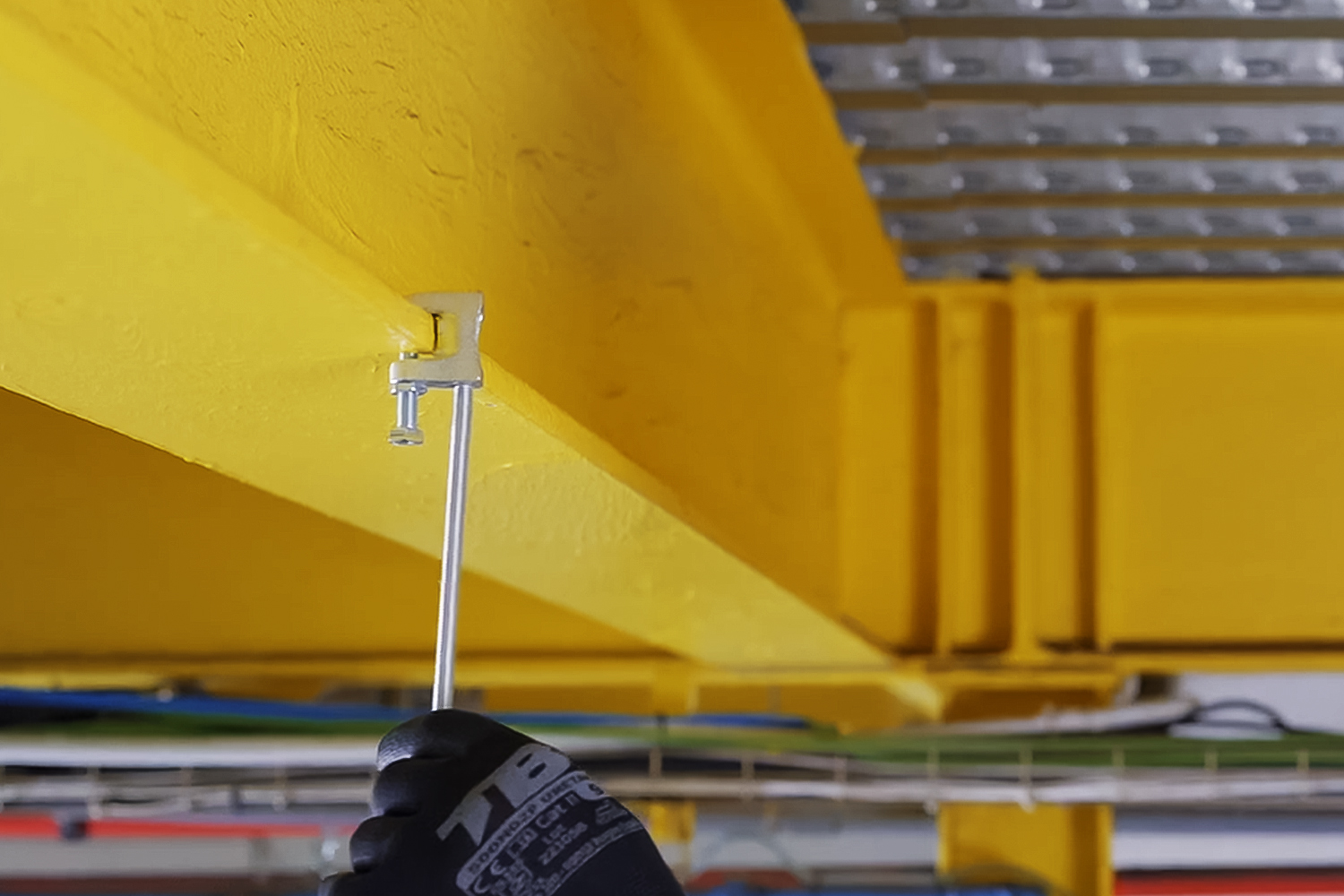

Inserción de una varilla roscada en la abrazadera portante PMV
