Ø tornillo (mm)
ds
6
Longitud del tornillo (mm)
Ls
9
Long. mínima de ala [mm]
Lf
35
Espesor de ala [mm]
tf
3-7
Rosca interior
th
M6
Baño
Láminas de zinc-aluminio gris
Material
Acero al carbono para muelles
Cantidad mínima
50
Peso
g
26
- Tubo PVC
- Tubos de cobre
- Tubos de acero
- Conexión de cajas
- Abrazaderas y soportes de suspensión
- Varilla roscada
Características clave
- Sistema de fijación rápida y estable a vigas metálicas.
- Piezas combinadas para adaptarse a cualquier requerimiento (aplicación, corrosión, espesor de ala de viga...)
- De instalación rápida con martillo. No requiere ni taladro ni soldadura.
- Abrazaderas y clips de escamas de zinc resistentes a la corrosión en niebla salina hasta 480 horas (DIN 50021)
- Versátil
Materiales adecuados
Viga de acero
Instalación de Clip viga para abrazadera espesor 3-7 M6x9 recubrimiento láminas zinc aluminio gris

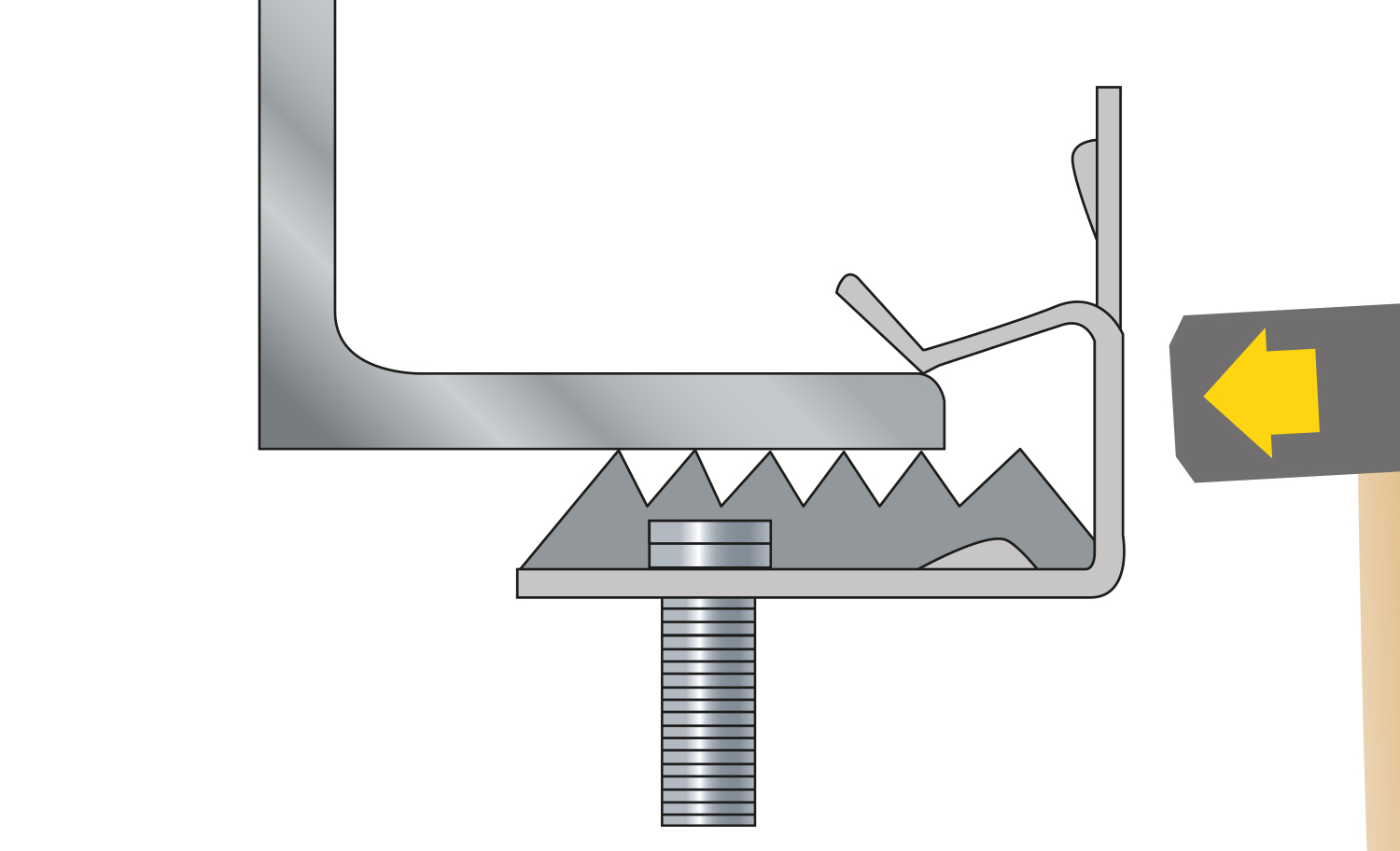

Paso de montaje para la abrazadera de soporte CAB – Proceso de fijación

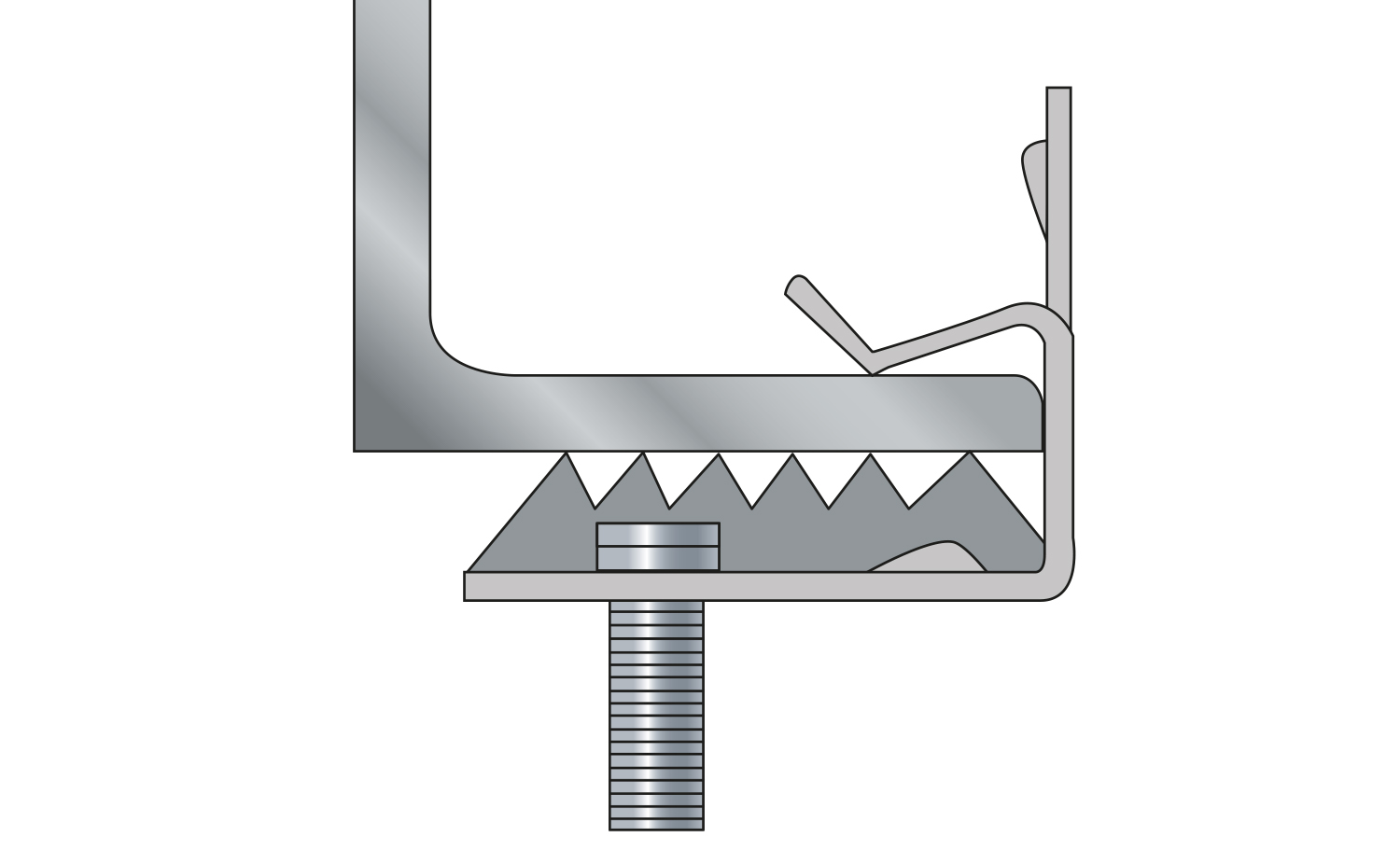

Abrazadera de soporte CAB montada sobre una viga de acero después del proceso de instalación

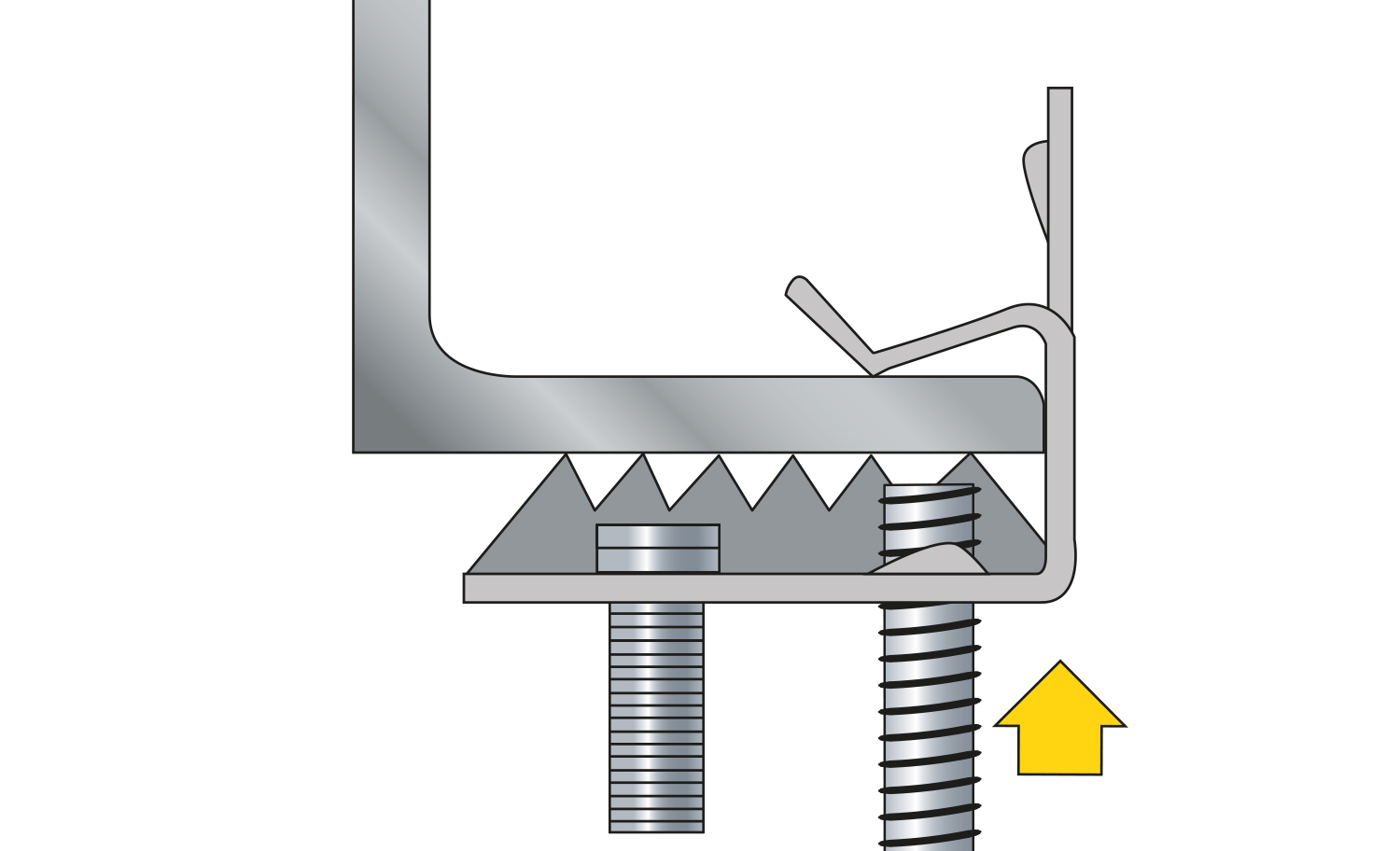

Montaje de la abrazadera de soporte CAB con fijación de varilla roscada M6

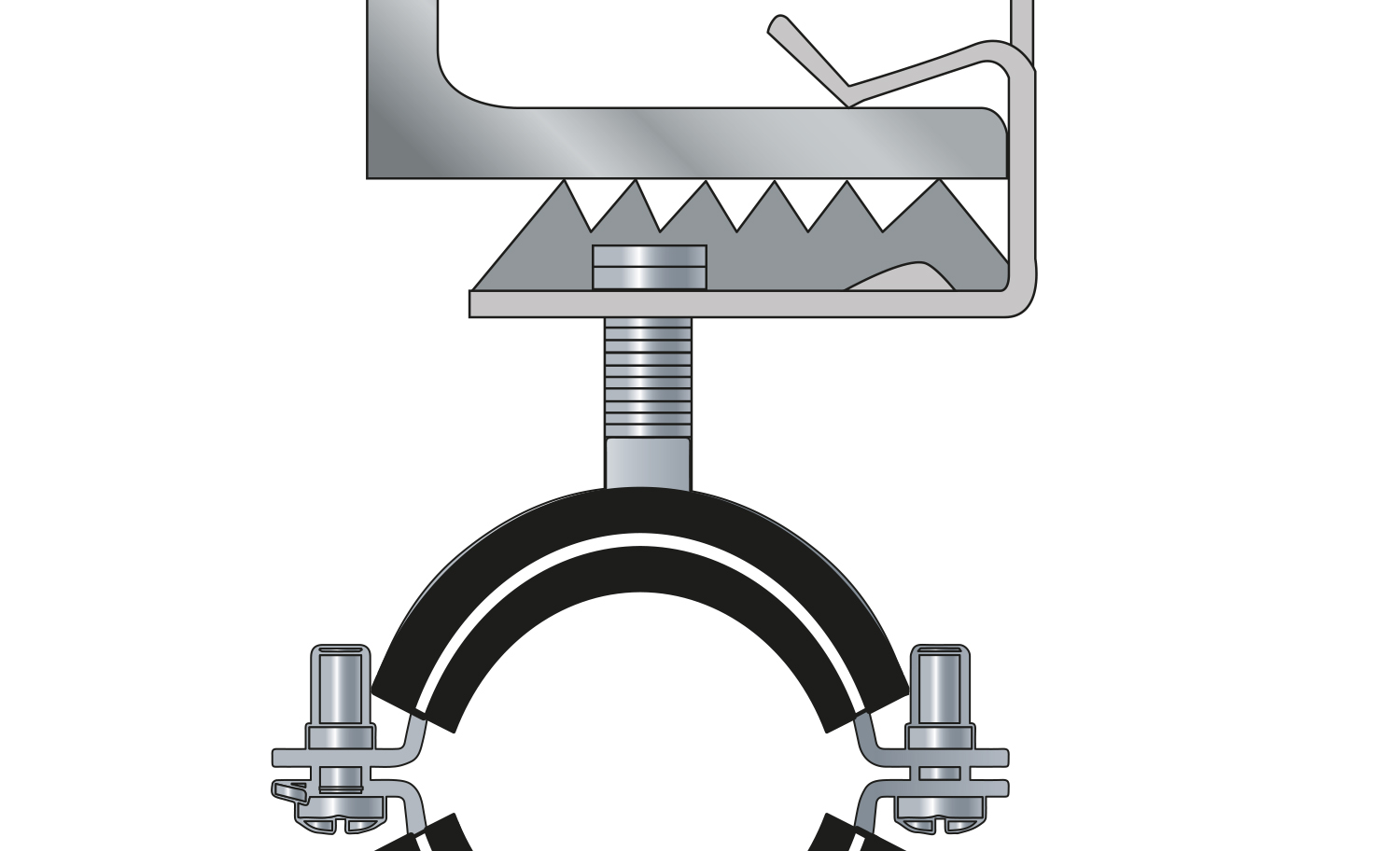

Abrazadera portadora CAB con tornillo M6x9 para montaje de abrazaderas
