El clip de viga CBR para brida tiene un espesor de entre 1,5 y 4, apto para todo tipo de espesores de vigas.

Dispone de un orificio rectangular de 9 mm de ancho para pasar bridas.

Este sistema de clip no necesita taladro ni soldadura, y la fijación es rápida y sólida.

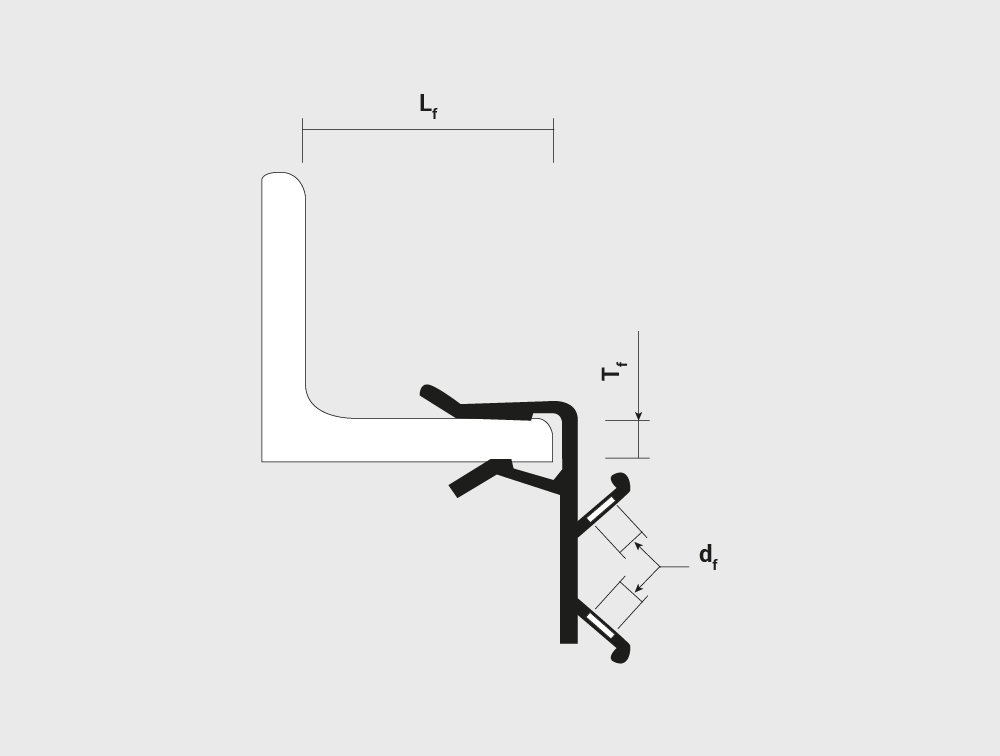

Espesor de ala [mm]

t_f 1.5-4

Long. mínima de ala [mm]

L_f 18

Baño

Láminas de zinc-aluminio gris

Material

Acero al carbono para muelles

Agujero pasante (mm)

d_f 3x10

Cantidad mínima

100

Peso

g 13.4

Sistema de fijación rápida y estable a vigas metálicas.

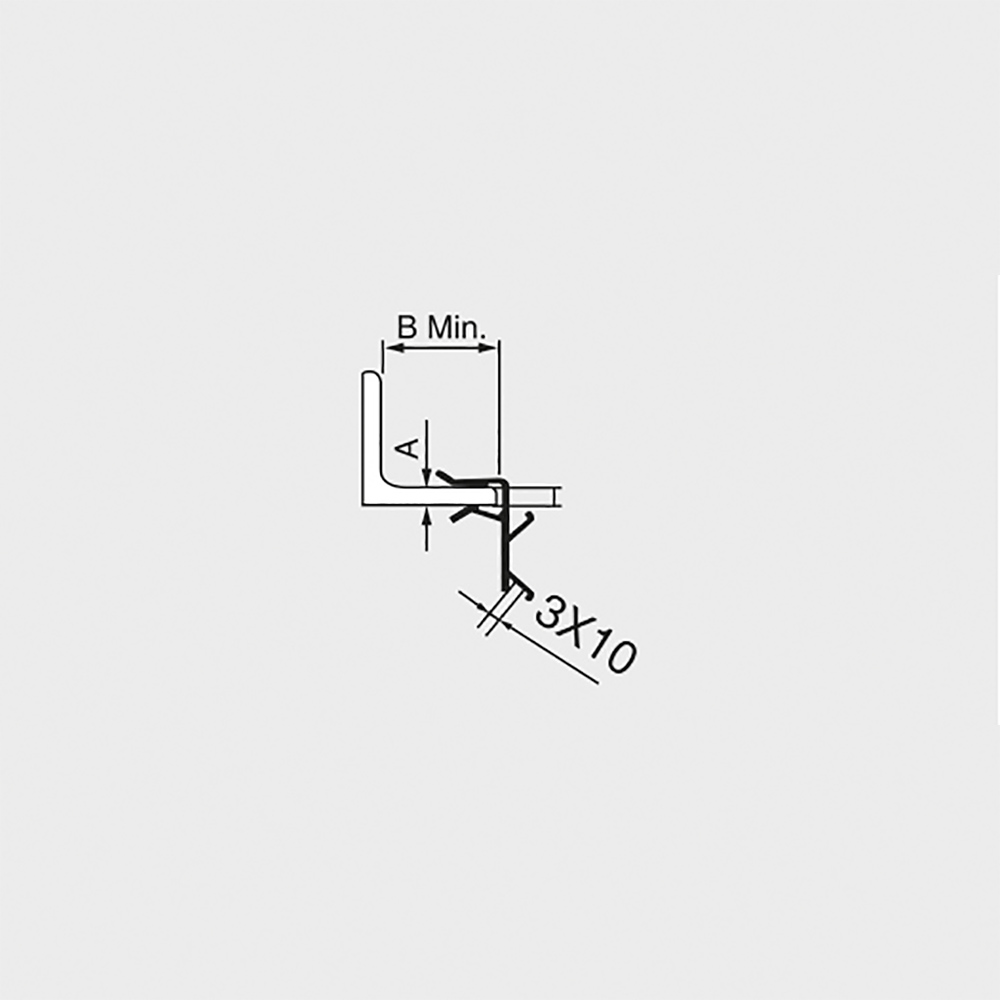

Espesor de viga 10-15 mm
Anchura mínima de la viga 25 mm
Piezas combinadas para adaptarse a cualquier requerimiento (aplicación, corrosión, espesor de ala de viga...)
De instalación rápida con martillo. No requiere ni taladro ni soldadura.
Abrazaderas y clips de escamas de zinc resistentes a la corrosión en niebla salina hasta 480 horas (DIN 50021)
Dos agujeros pasantes de 3x10 mm para facilitar la inserción de bridas para la fijación de tuberías
Versátil

Viga de acero

Instalación de Clip viga para brida 1,5-4 con orificio 9x3 recubrimiento láminas de zinc aluminio gris

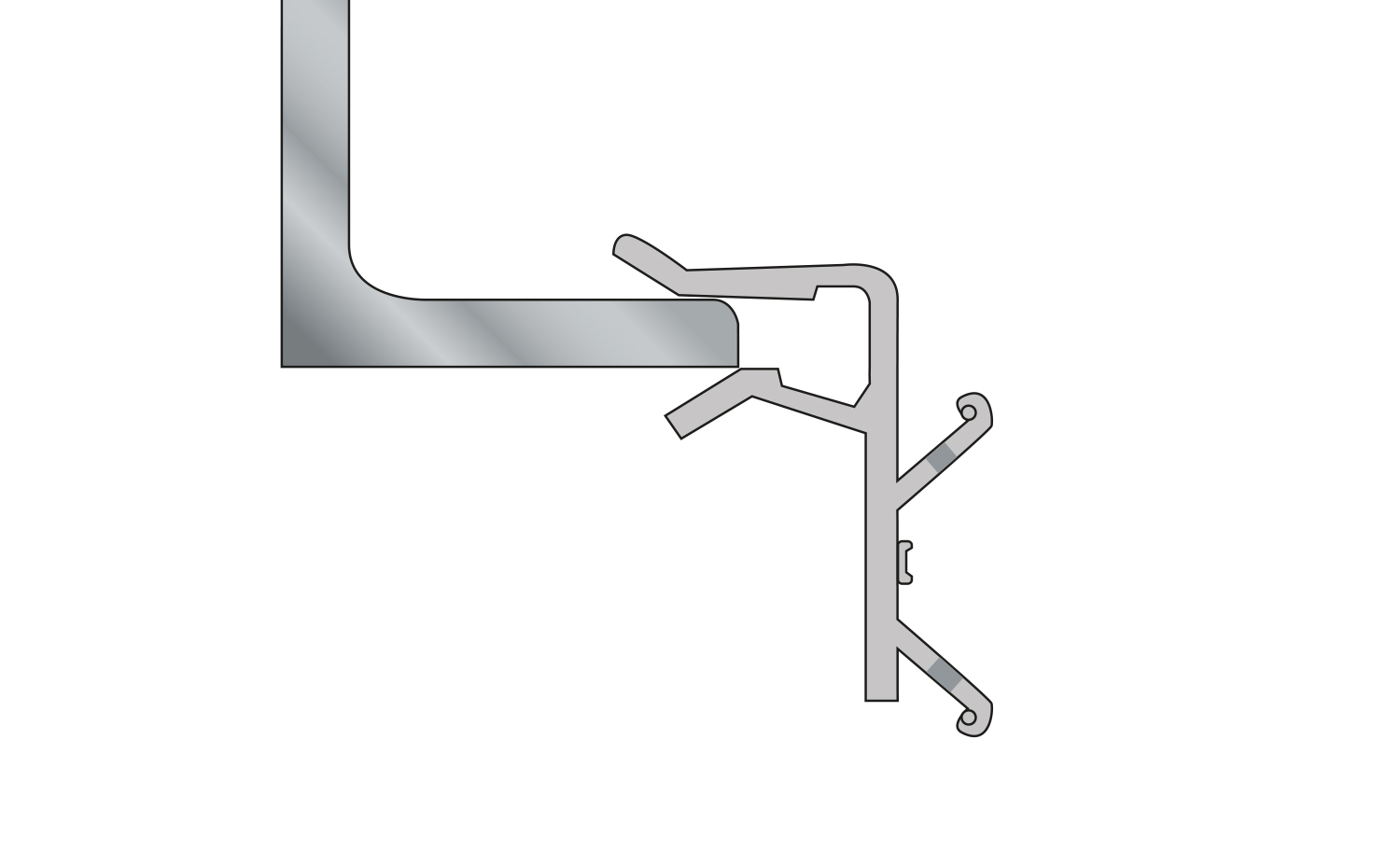

Paso de montaje 1 para la abrazadera de soporte CBR – Preparación de la instalación

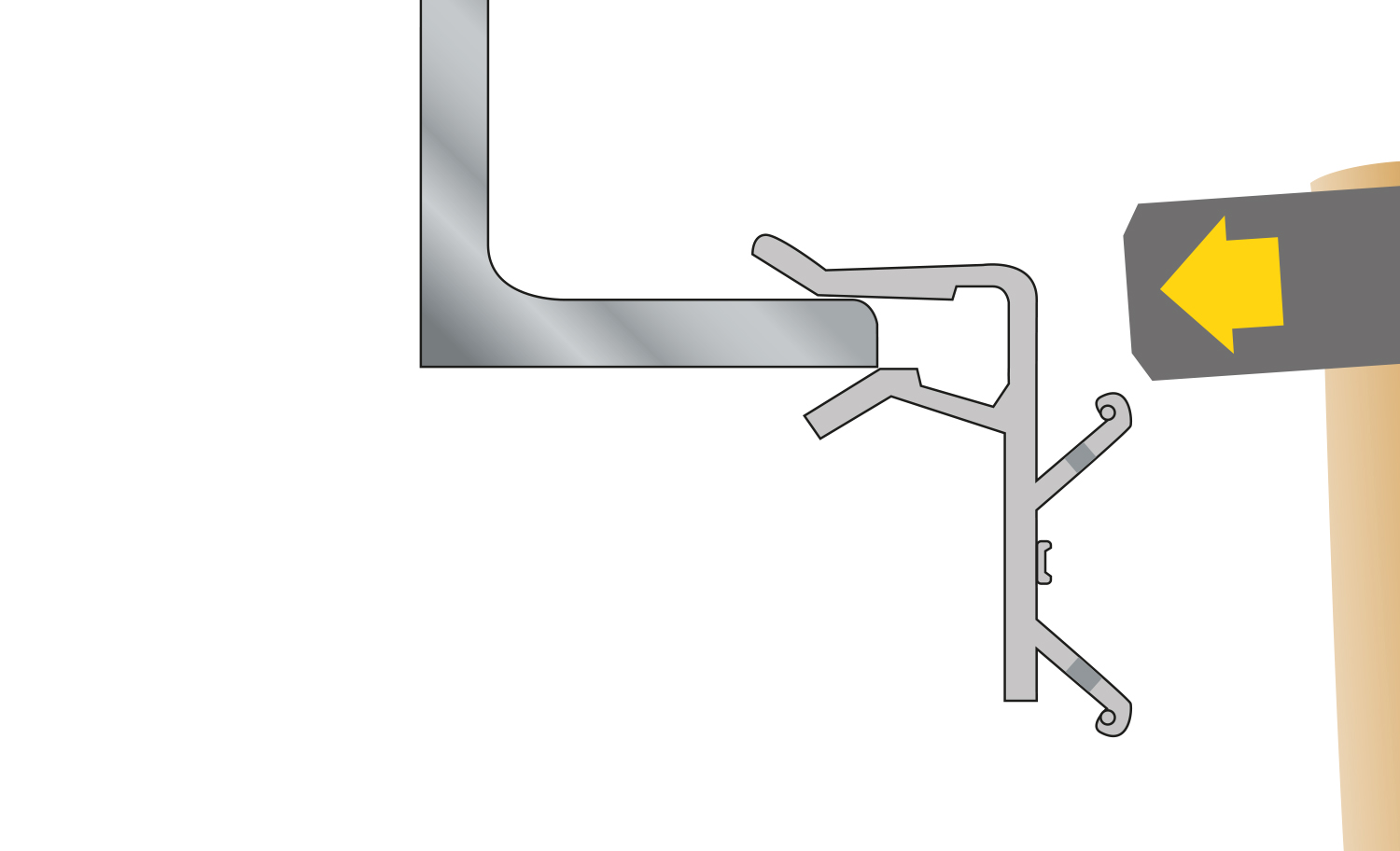

Instrucción de montaje paso a paso para la abrazadera de soporte CBR – Fijación

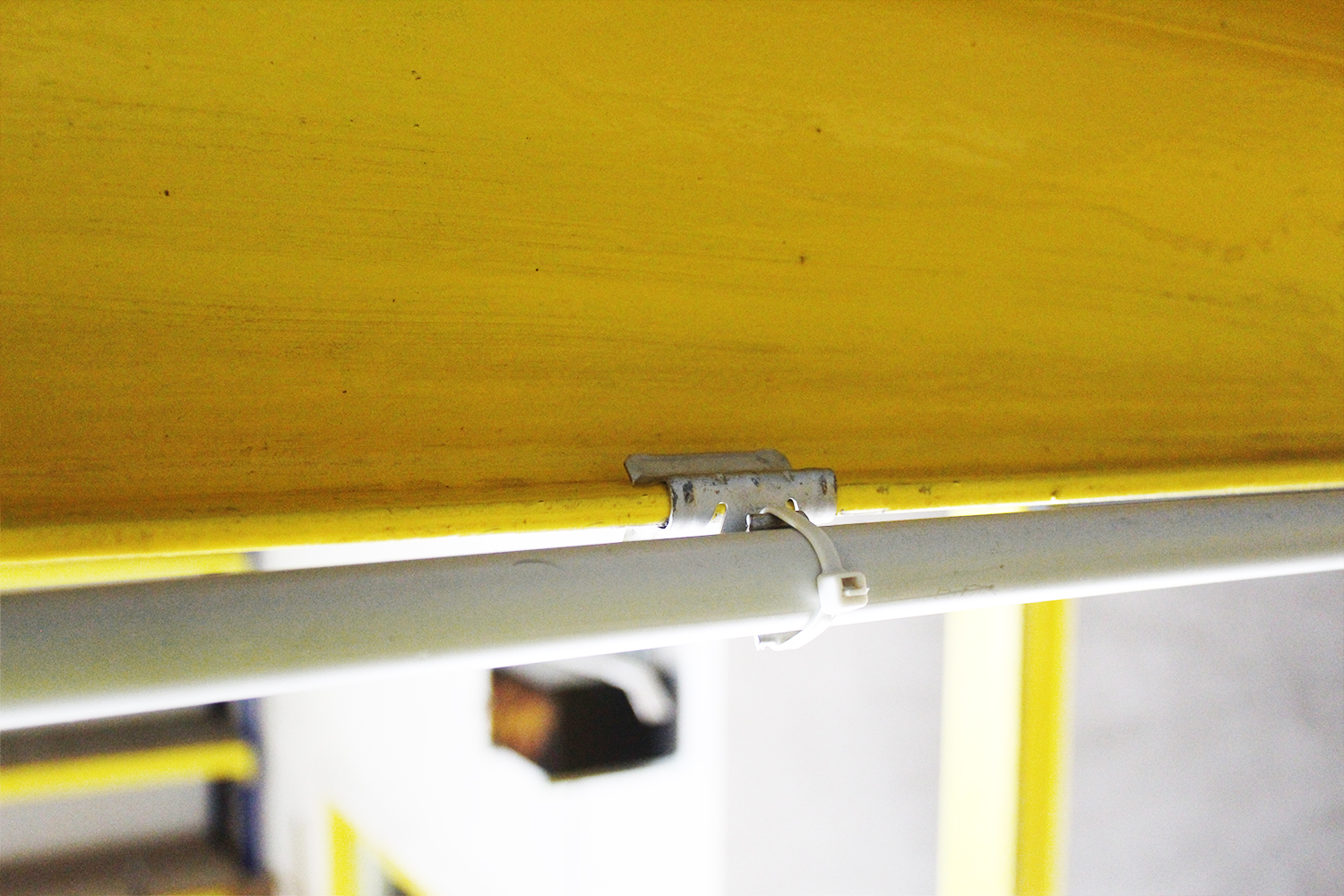

Abrazadera de soporte CBR completamente montada sobre la viga de acero

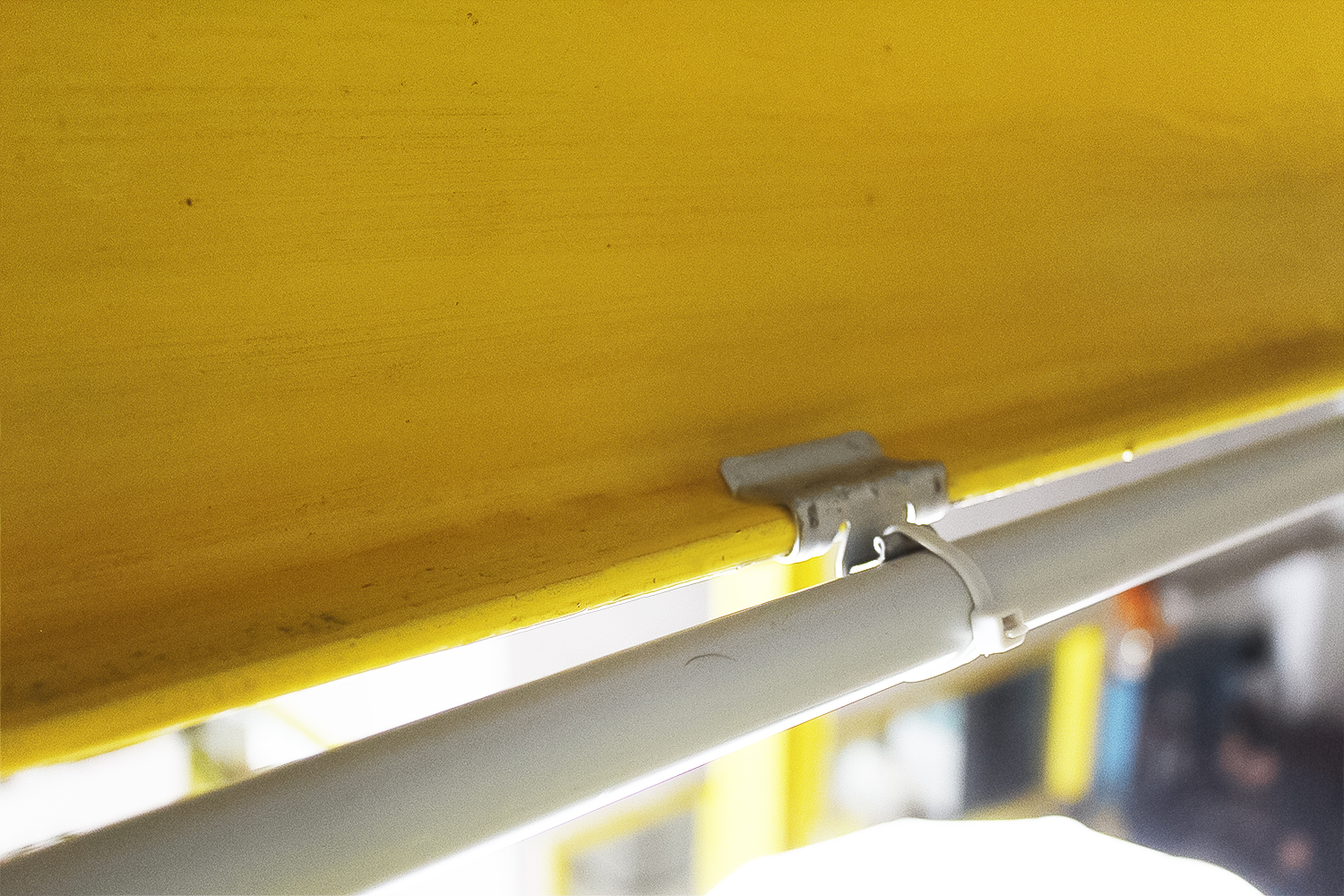

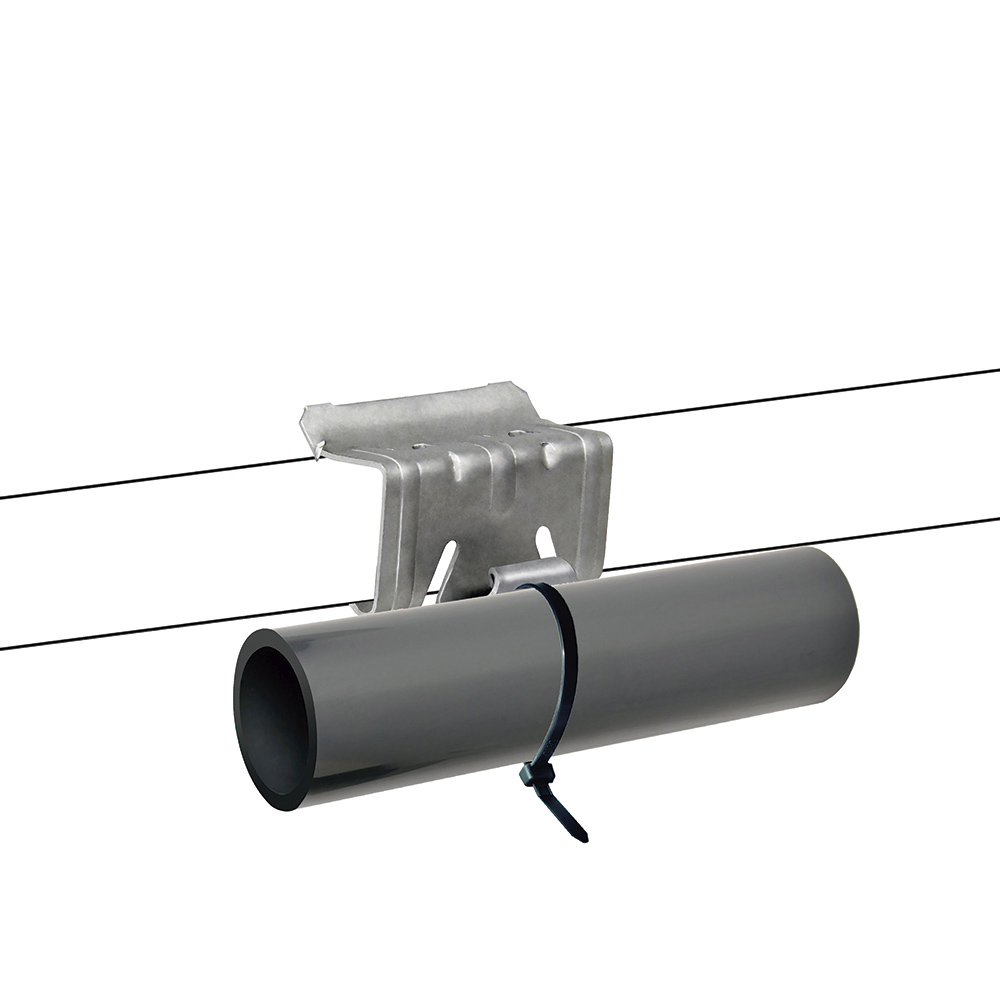

Abrazadera de soporte CBR con brida para cables para la conducción de cables

Clip viga para brida 1,5-4 con orificio 9x3 recubrimiento láminas de zinc aluminio gris
