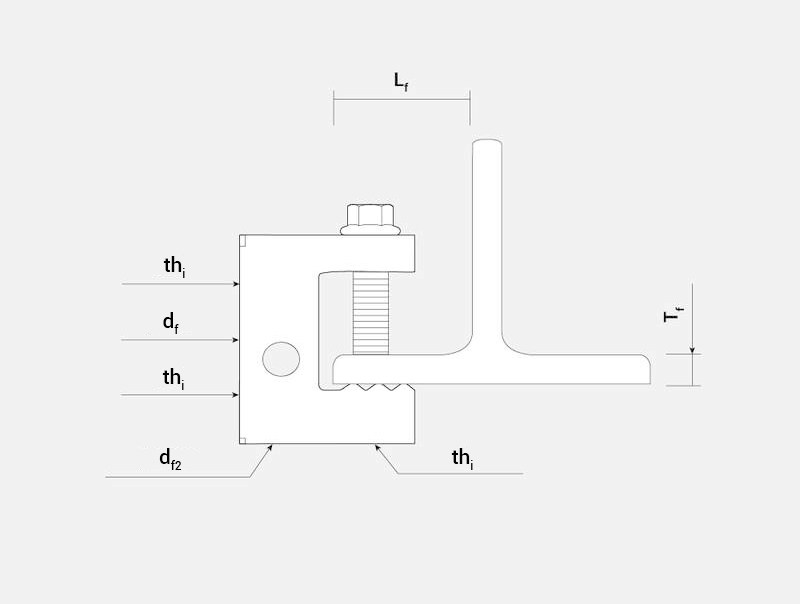

Espesor de ala [mm]
tf
< 16mm
Agujero pasante (mm)
df
6.3
Agujero pasante 2 [mm]
df2
10.7
Tipo de rosca
th
M6
Rosca interior
th
M6

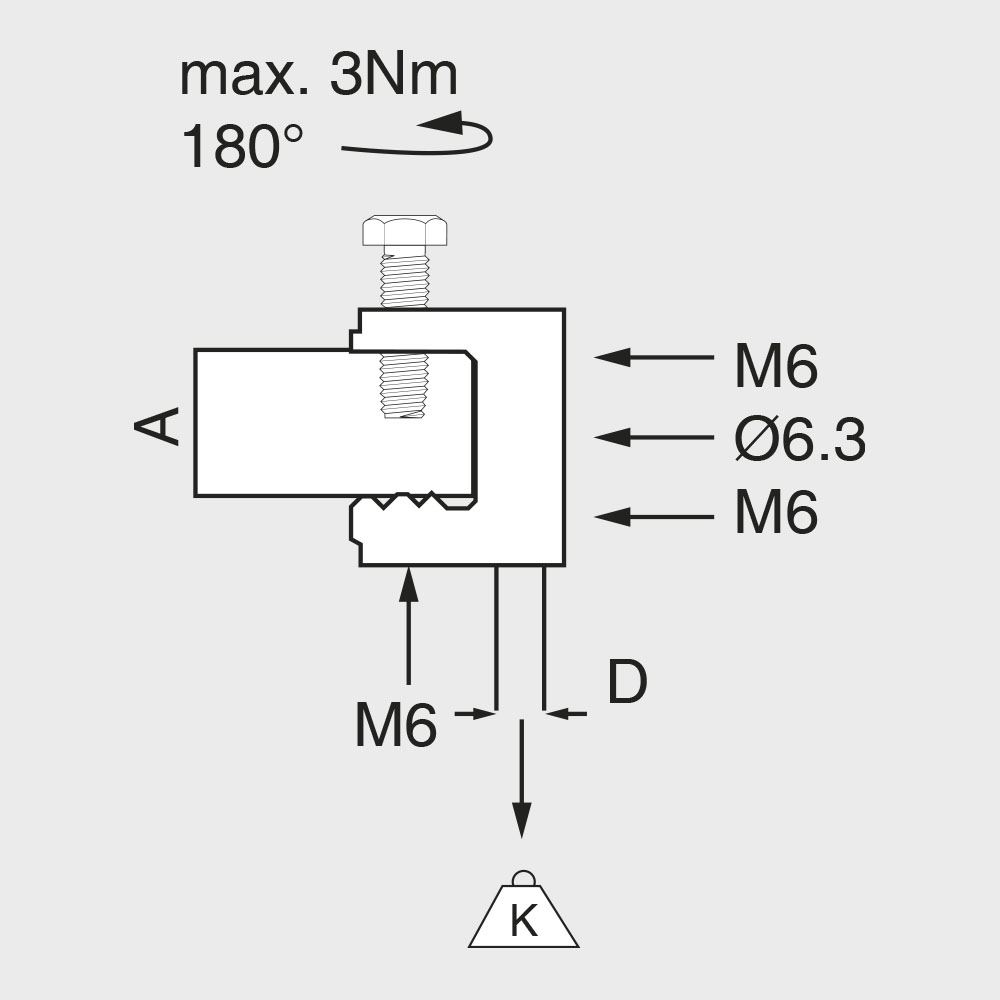

Par de apriete
Tinst
3
Material
Acero al carbono para muelles
Baño
Láminas de zinc-aluminio gris
Cantidad mínima
50
Peso
g
28.1

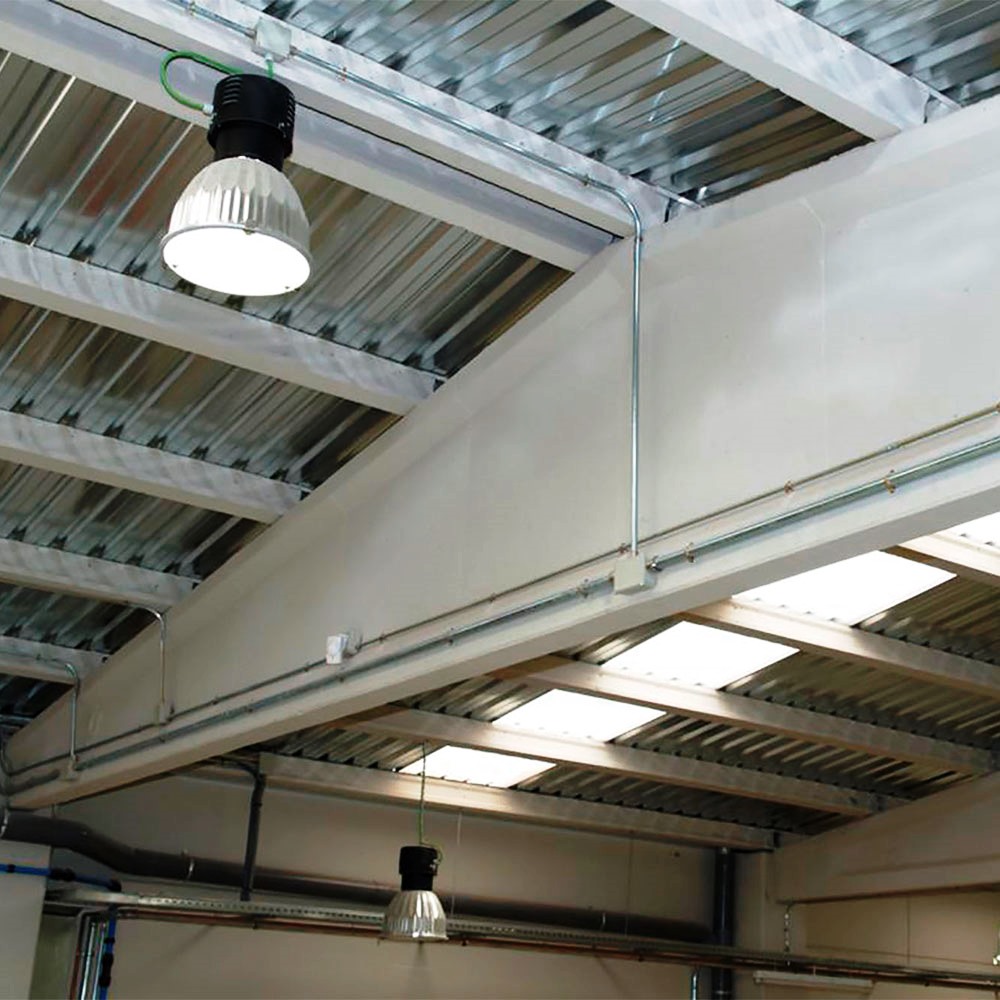

- Estructura suspendida
- Iluminación
- Señalítica
- Instalación de cables
Características clave

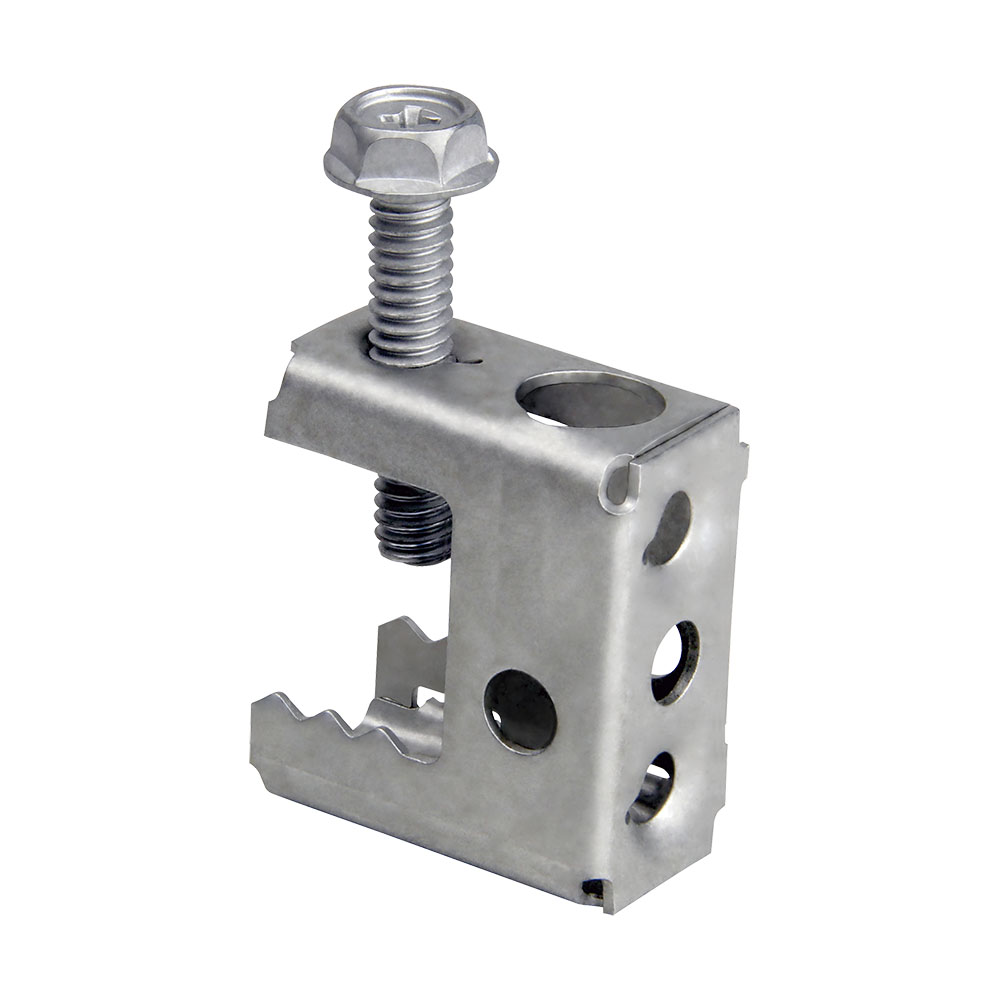

- Sistema de fijación rápida y estable a vigas metálicas.
- De instalación rápida con martillo. No requiere ni taladro ni soldadura.
- Abrazaderas y clips de escamas de zinc resistentes a la corrosión en niebla salina hasta 480 horas (DIN 50021)

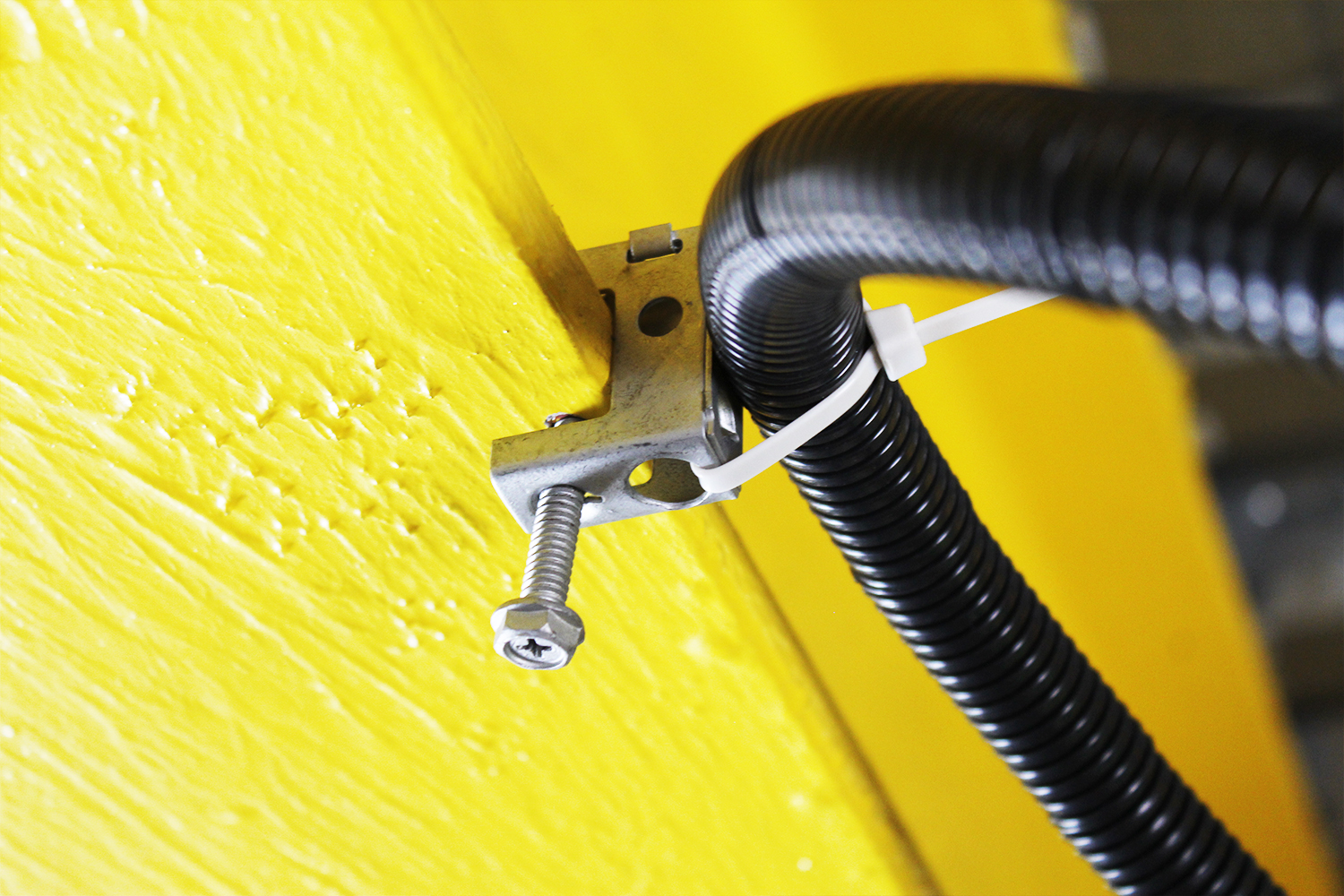

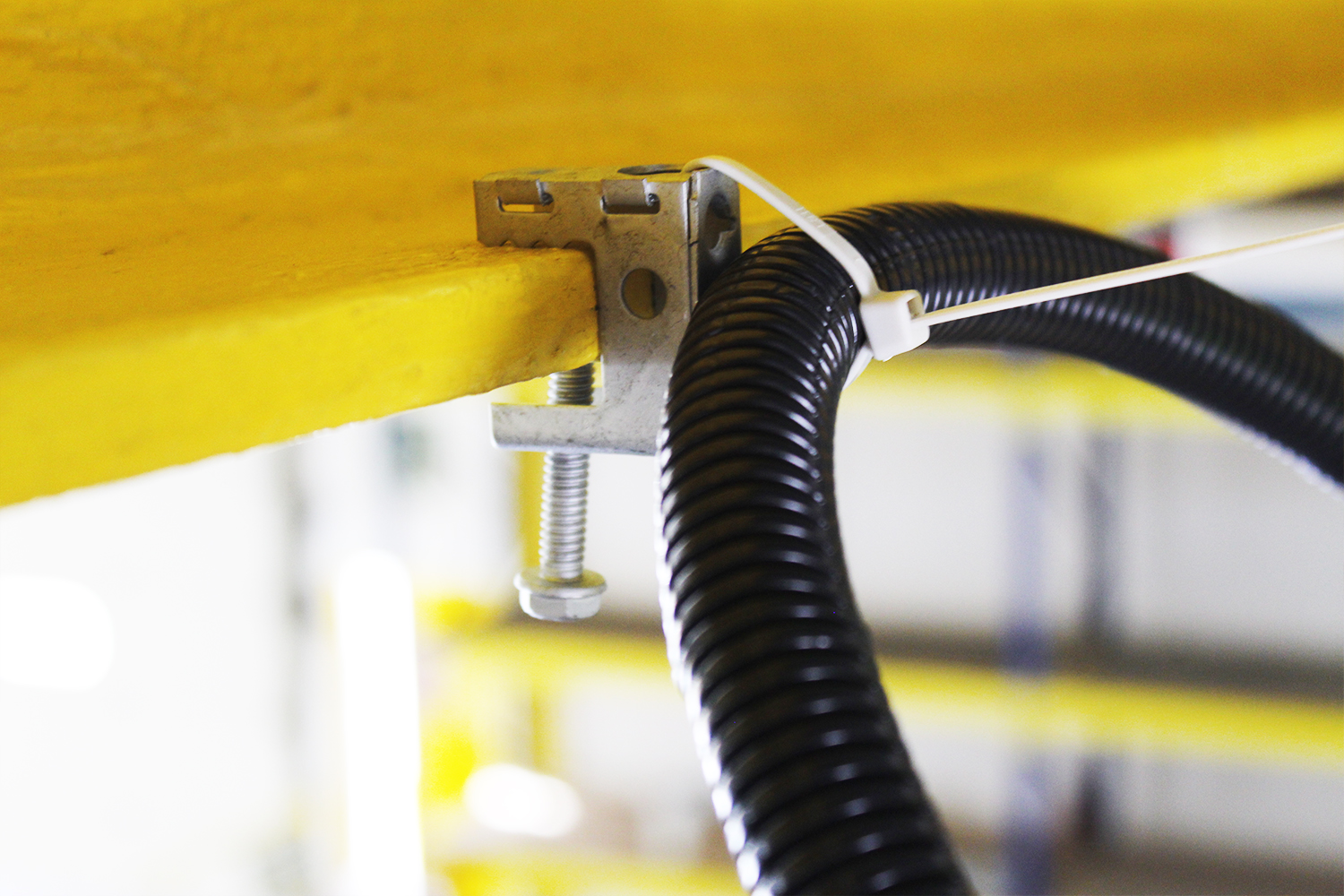

- Multifuncional: se puede instalar con varilla roscada M6, dispone de dos agujeros laterales roscados M6 y un agujero de diámetro 6,3 mm para fijar alambres o bridas
- Versátil
Materiales adecuados
Viga de acero

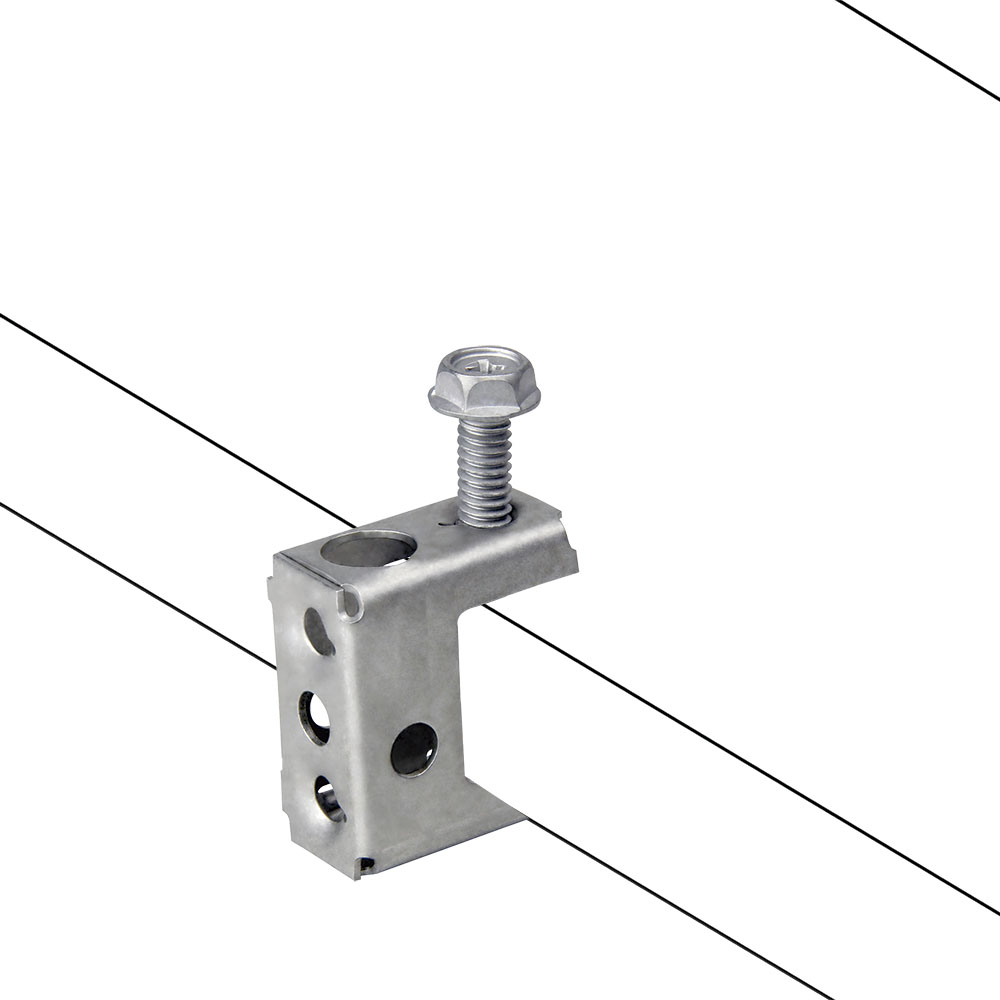

Instalación de Clip de viga multifuncional para varilla M6 cincado
Montaje de una abrazadera CMV en una viga de acero

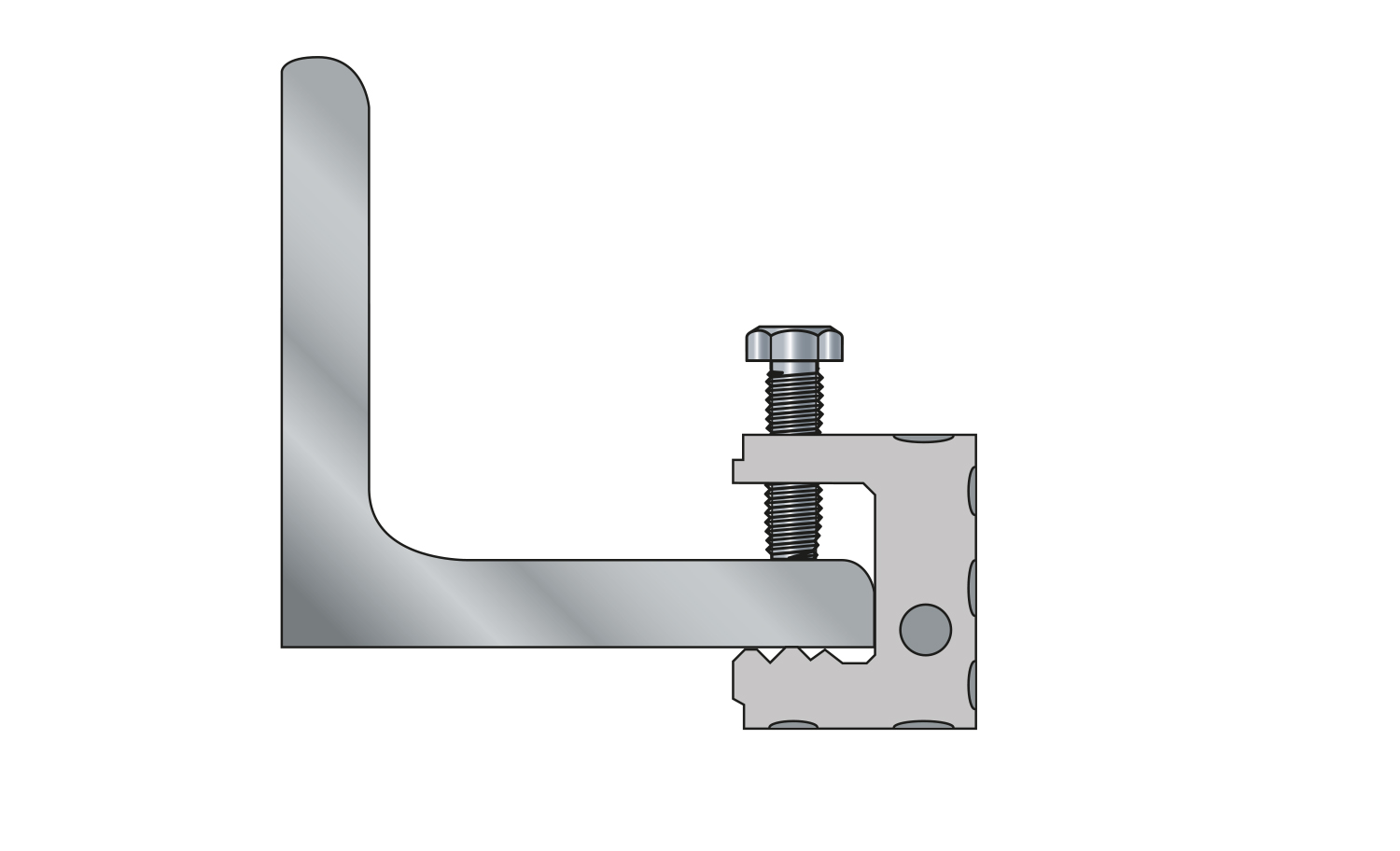

Abrazadera CMV firmemente atornillada sobre una viga de acero

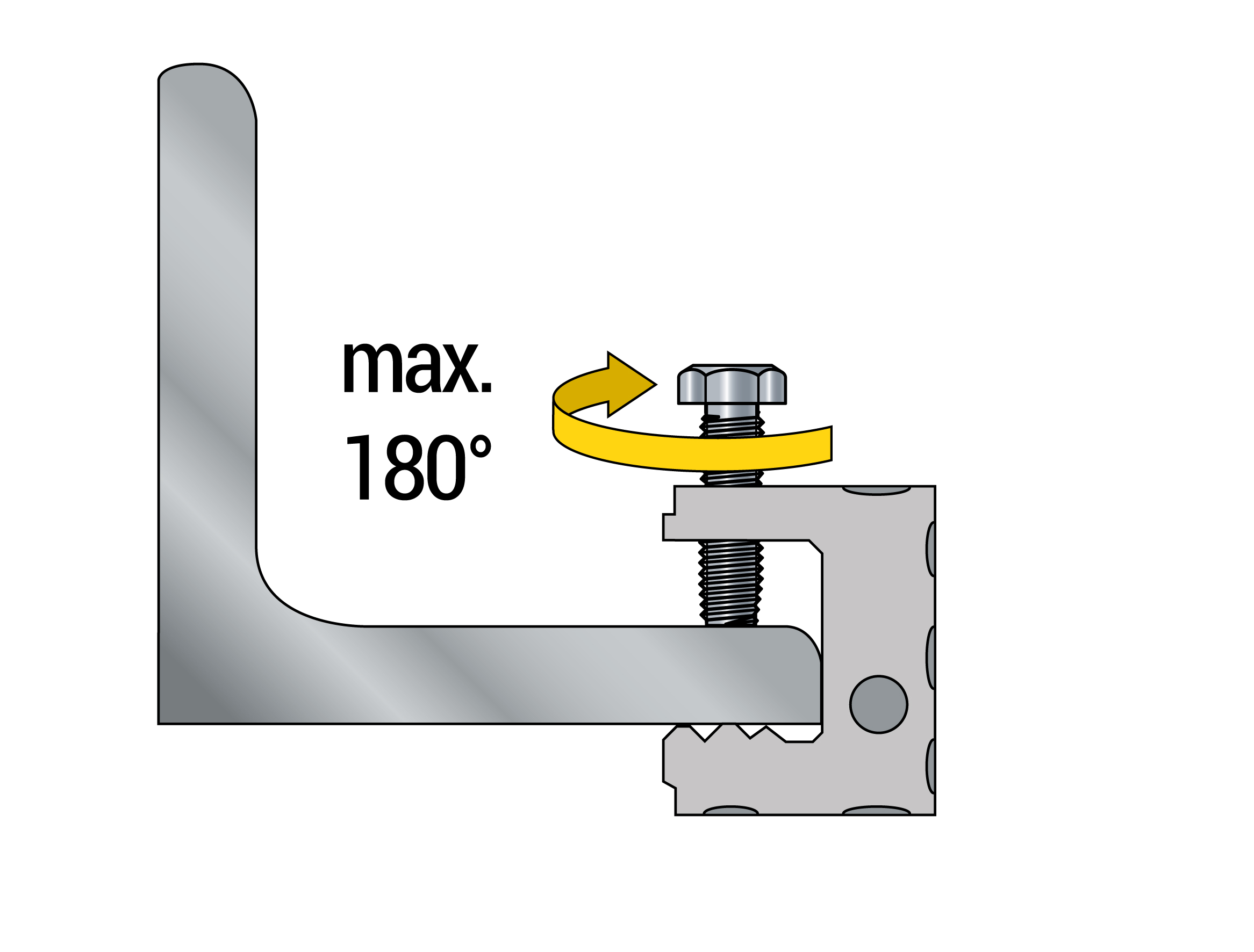

Ajuste de la abrazadera CMV para viga mediante giro de hasta 180 grados

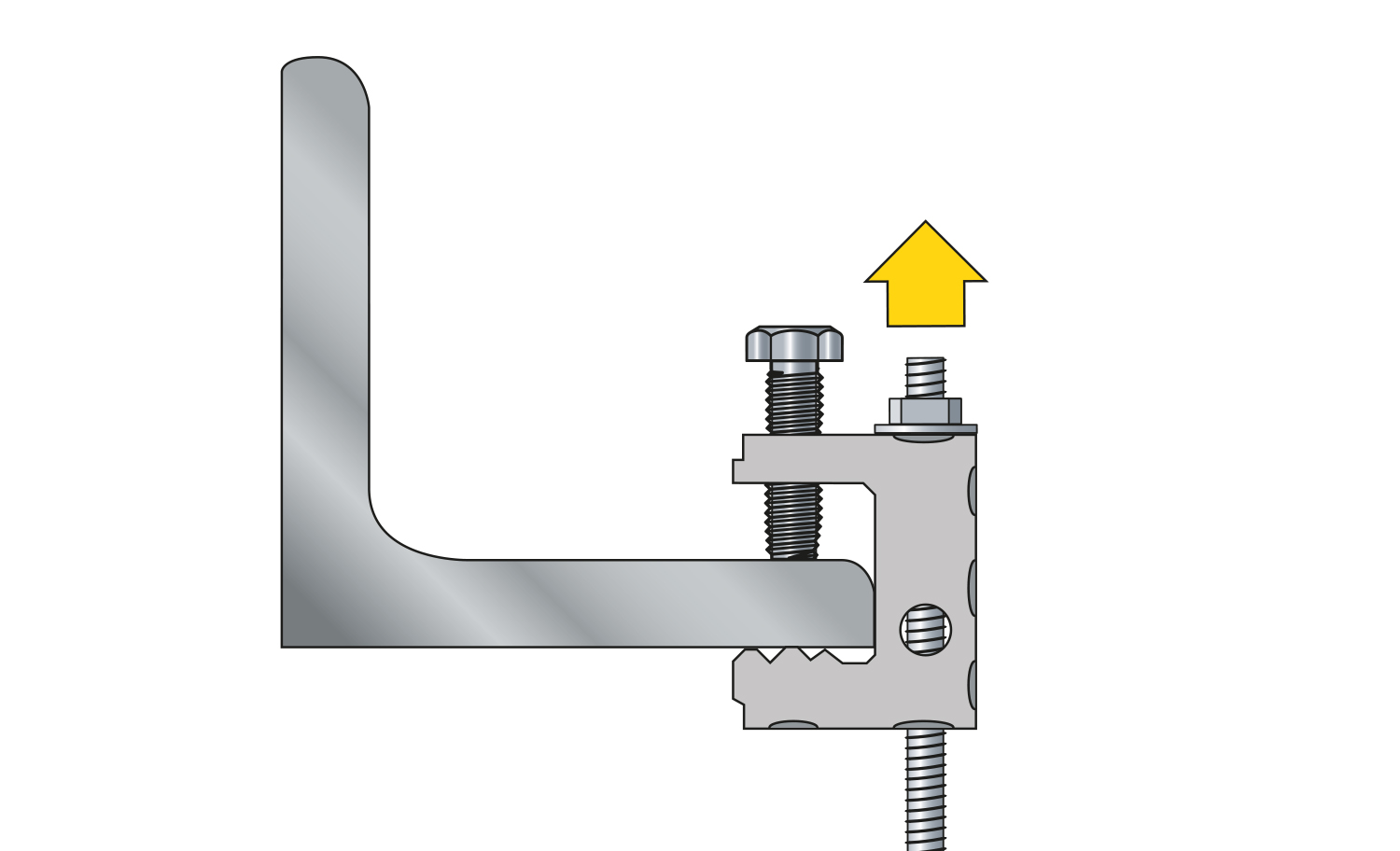

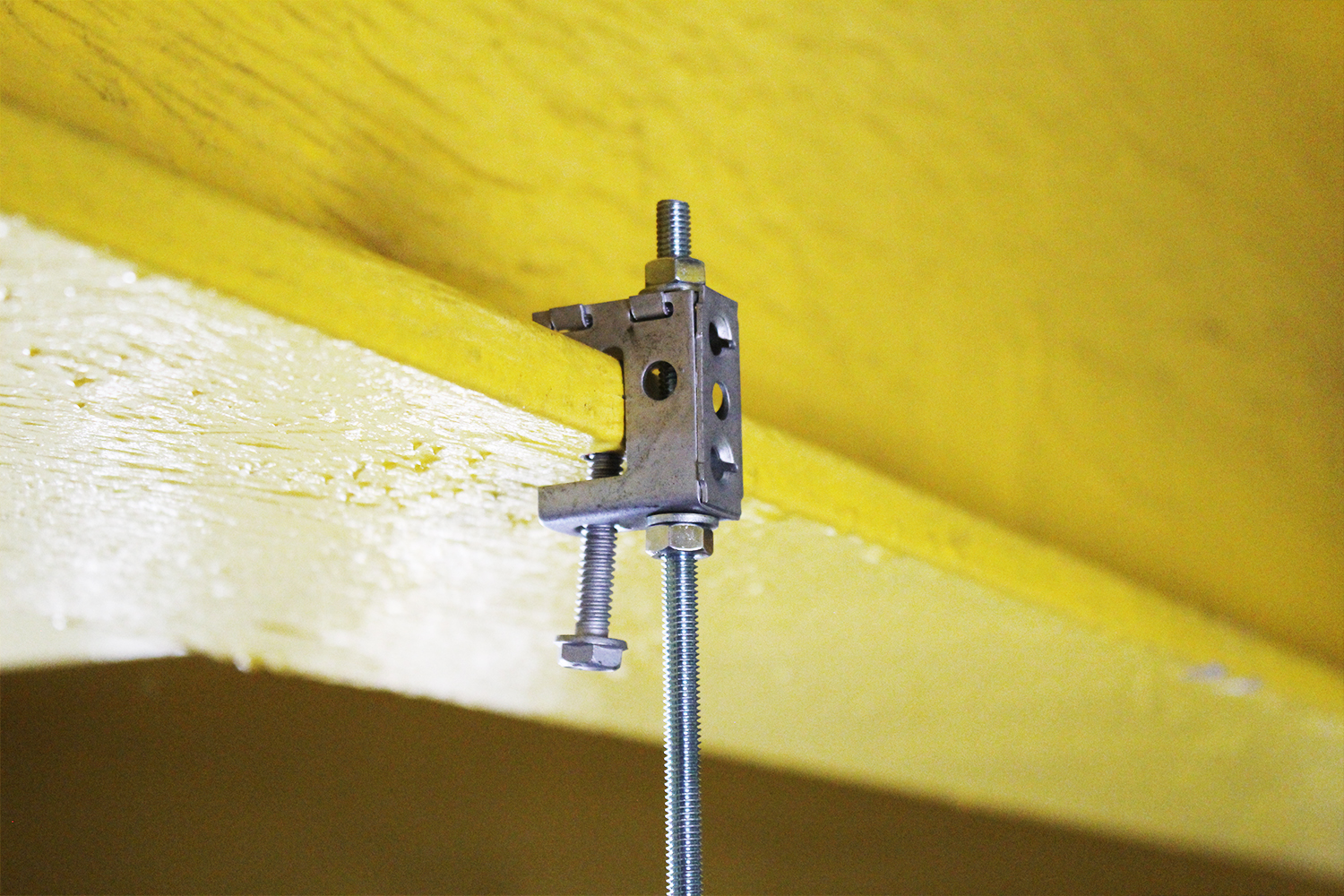

Montaje de la varilla roscada a través de la abrazadera CMV para viga con fijación mediante tuerca
