Ø tornillo (mm)
ds 16.6
Diámetro del agujero (mm)
d0 14
Profundidad de agujero (mm)
h1 85/110/0
Longitud del anclaje [mm]
La 110
Espesor (mm)
tfix 35/10/0
Profundidad del anclaje (mm)
hnom 75/100/0
Impronta del tornillo
Drive SW21
Diámetro de cabeza (mm)
dh 30
Material
Acero
Baño
Láminas de zinc-aluminio gris
Tipo de cabeza
Head Cabeza hexagonal con arandera
Agujero pasante (mm)
df 18
Cantidad mínima
20
Peso
g 166

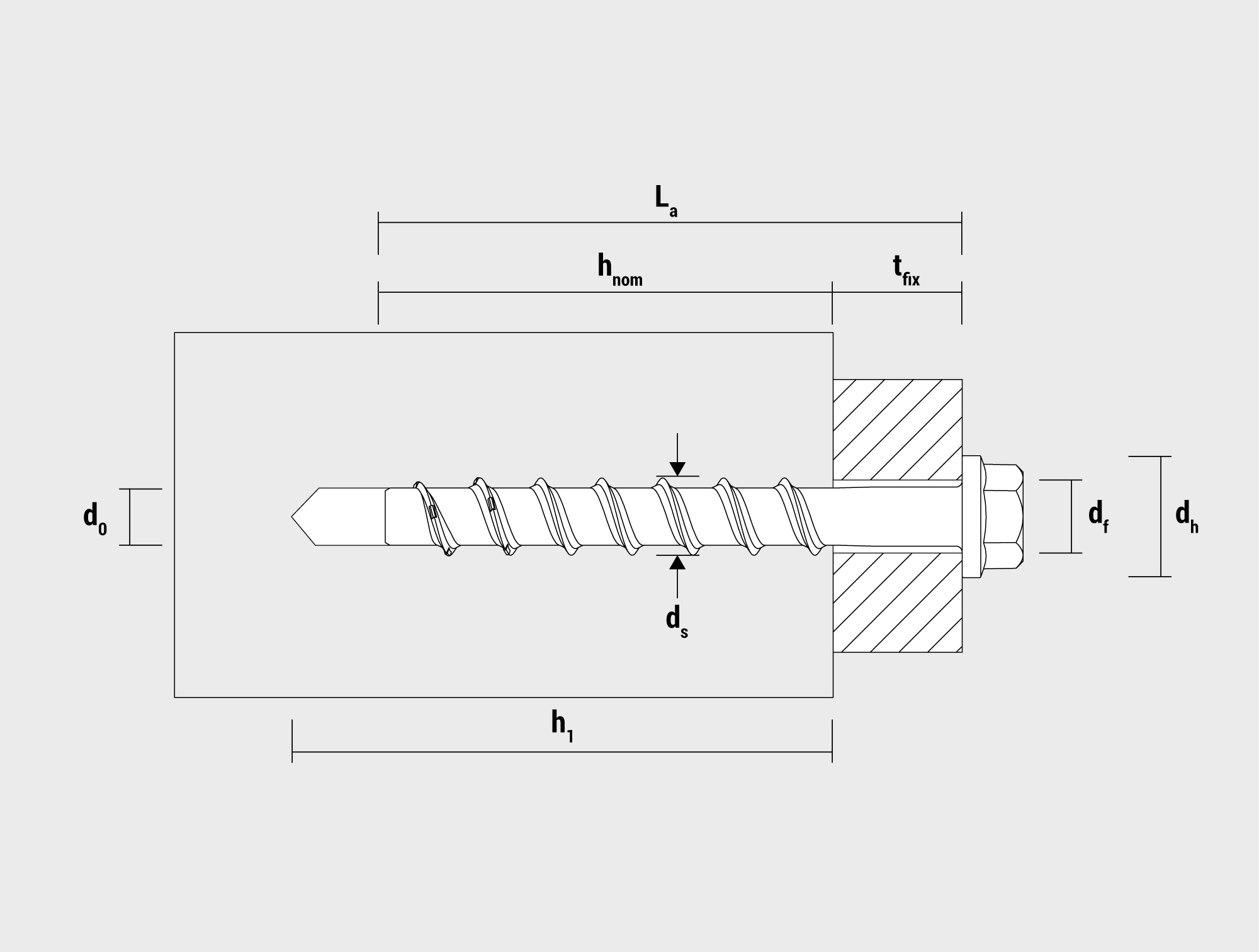

Dibujo técnico - BTS B - ES
  • Perfiles
Características clave
  • Especial geometría y dureza de la rosca
  • Recubrimiento de láminas de zinc aluminio (ZnAl) para una mejor resistencia a la corrosión
  • Cabeza hexagonal con arandela estampada
  • Para anclar sin esfuerzo
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural densa
