Anclaje tornillo directo a hormigón BTS ST 10-90/5, avellanado TX50, acero inoxidable A4

Símbolo ETA Certificación CE eta_option1 de_r120 sprinkler seismic_c1 a4 Símbolo Hecho en Alemania

Anclaje tornillo BTS-ST 10-90/5 fabricado en acero inoxidable A4. Homologado CE para la fijación directa sobre hormigón fisurado y no fisurado. Anclajes de altas cargas y de fácil aplicación, no necesita control del par de apriete y la distancia requerida entre anclajes y al borde es muy reducida. Se recomienda el uso atornilladores de impacto para su instalación. Muy versátil al disponer de tres profundidades de empotramiento. Además, la BTS se puede regular por lo que es ideal para fijaciones temporales, ya que son completamente desmontables.

Un recubrimiento de láminas de zinc evita el riesgo de fragilización por hidrógeno y proporciona una mejor protección contra la corrosión.

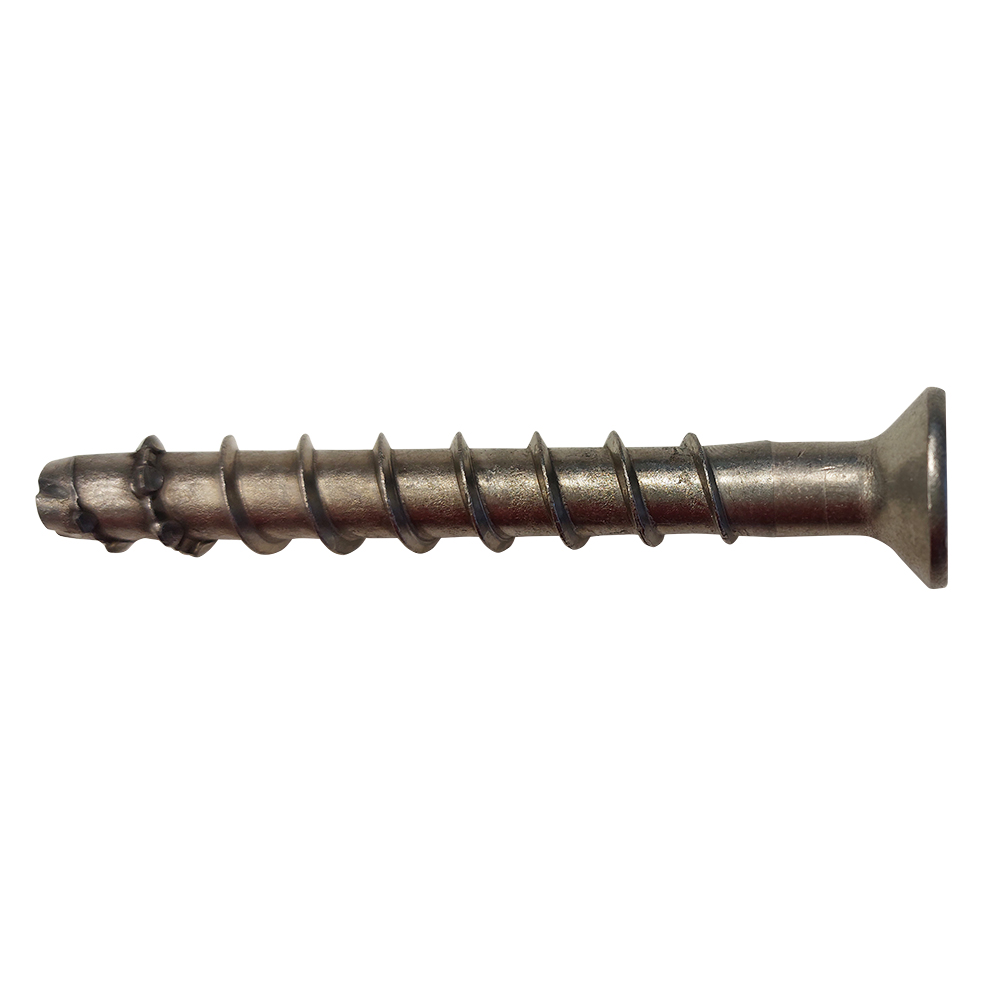

p_btsst_a4
p_btsst_a4
Ø tornillo (mm)
ds 12.6
Diámetro del agujero (mm)
d0 10
Profundidad de agujero (mm)
h1 65/85/95
Longitud del anclaje [mm]
La 90
Espesor (mm)
tfix 35/15/5
Profundidad del anclaje (mm)
hnom 55/75/85
Impronta del tornillo
Drive TX50
Diámetro de cabeza (mm)
dh 21.5
Material
Acero inoxidable A4
Agujero pasante (mm)
df 13-14
Cantidad mínima
40
Peso
g 63

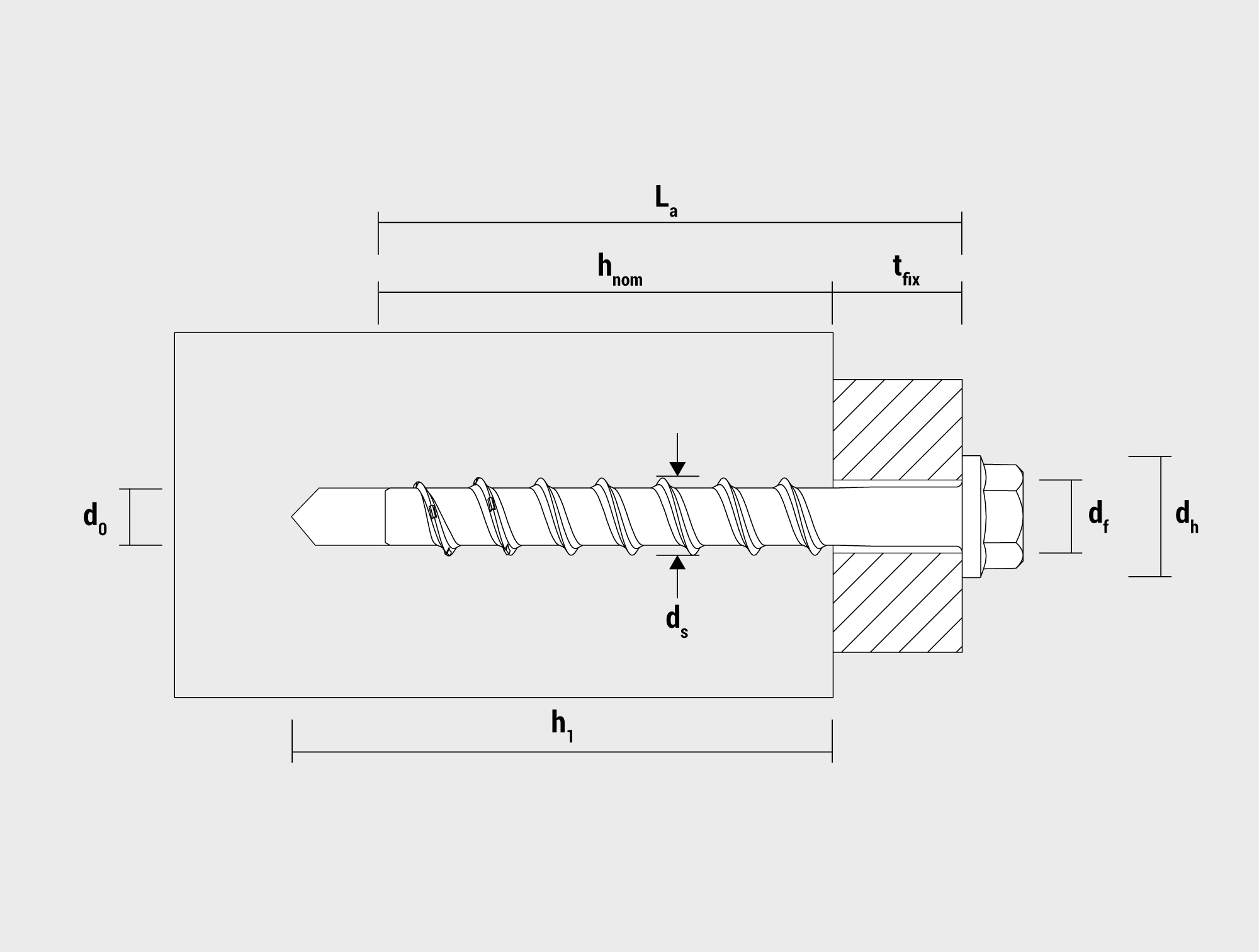

Dibujo técnico - BTS B - ES

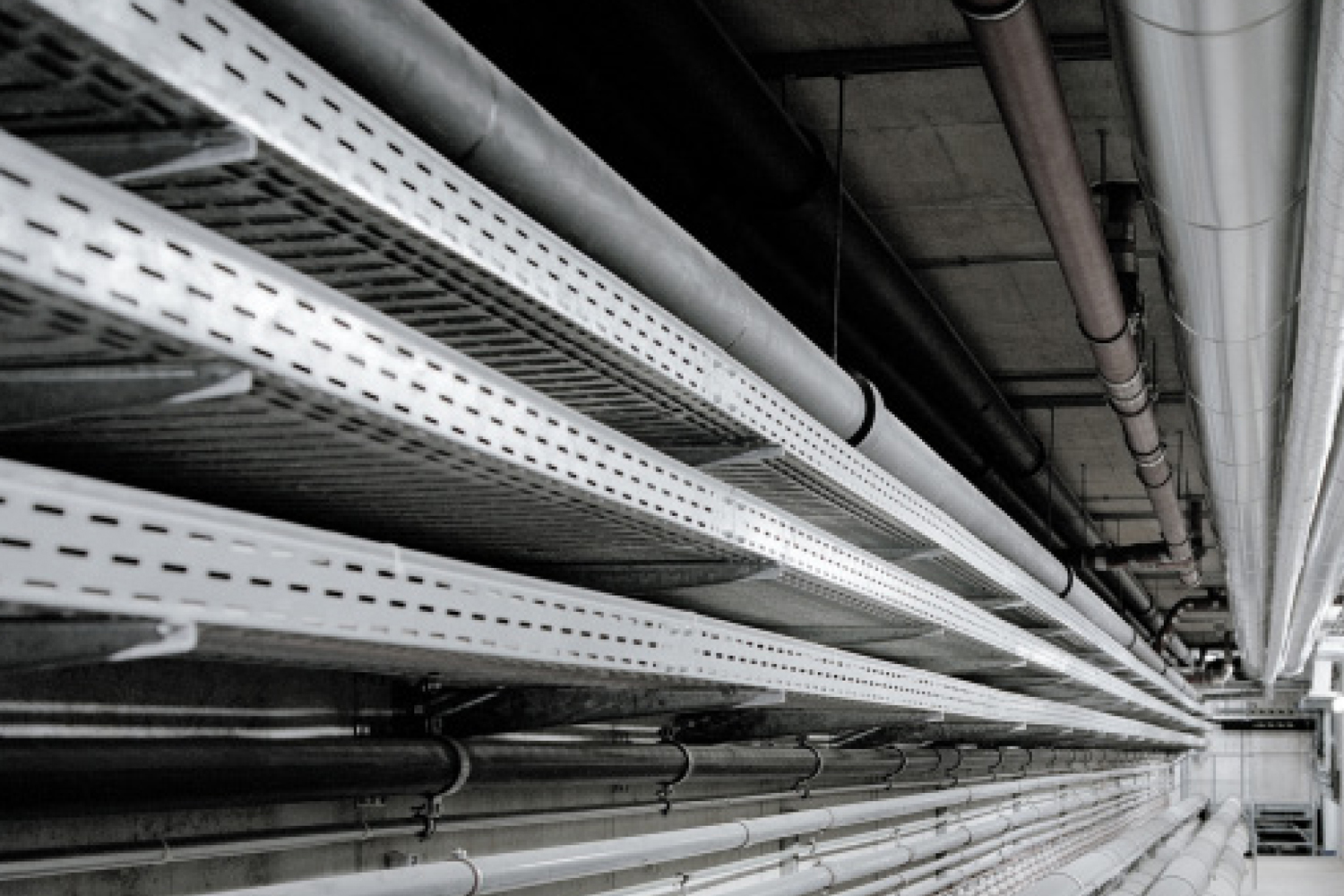

Aplicación anclaje tornillo hormigón BTS B instalación de bandejas portacables y tuberías
Aplicación anclaje tornillo hormigón BTS B fijación de soporte metálico en superficie de hormigón
  • Perfiles
Características clave
  • Especial geometría y dureza de la rosca
  • Acero inoxidable
  • Para anclar sin esfuerzo
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural densa

Instalación de Anclaje tornillo directo a hormigón BTS ST 10-90/5, avellanado TX50, acero inoxidable A4

Instalación anclaje tornillo hormigón BTSM taladrado y limpieza del orificio

Instalación anclaje tornillo hormigón BTSM taladrado y limpieza del orificio

Instalación anclaje tornillo hormigón BTSM inserción del tornillo en el orificio

Instalación anclaje tornillo hormigón BTSM inserción del tornillo en el orificio

Instalación anclaje tornillo hormigón BTSM apriete con taladro

Instalación anclaje tornillo hormigón BTSM apriete con taladro

Paso 4

Paso 4

Productos relacionados

Anclaje tornillo hormigón BTS B Ø8 Ø10 Ø14 con rosca helicoidal y cabeza hexagonal
9ZG1090BTSB
Anclaje tornillo directo a hormigón BTS 10-90/5, cabeza hexagonal con arandela estampada, ZnAl
Ver productoarrow_forward

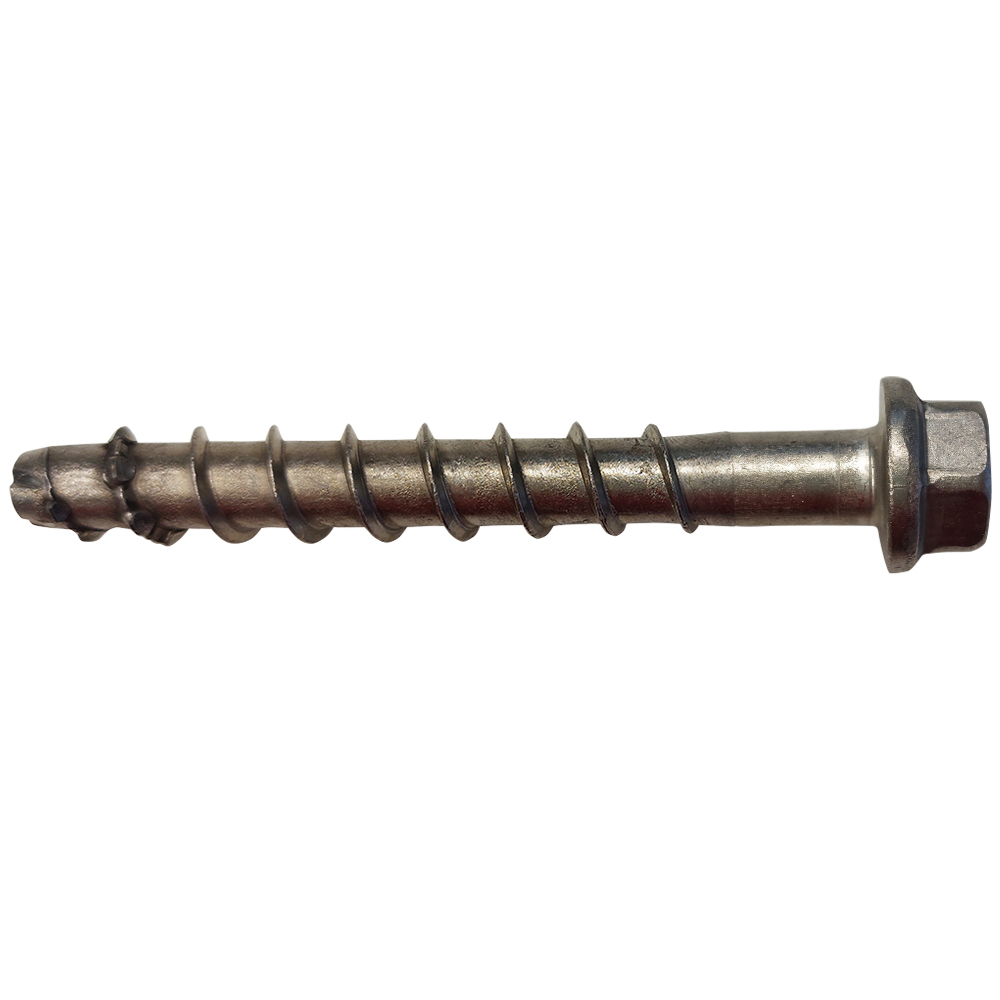

p_btsb_a4
