Ø tornillo (mm)
ds 10.6
Diámetro del agujero (mm)
d0 8
Profundidad de agujero (mm)
h1 55/65/75
Longitud del anclaje [mm]
La 80
Espesor (mm)
tfix 35/25/15
Profundidad del anclaje (mm)
hnom 45/55/65
Impronta del tornillo
Drive TX40
Diámetro de cabeza (mm)
dh 19.5
Material
Acero inoxidable A4
Agujero pasante (mm)
df 11-12
Cantidad mínima
50
Peso
g 38

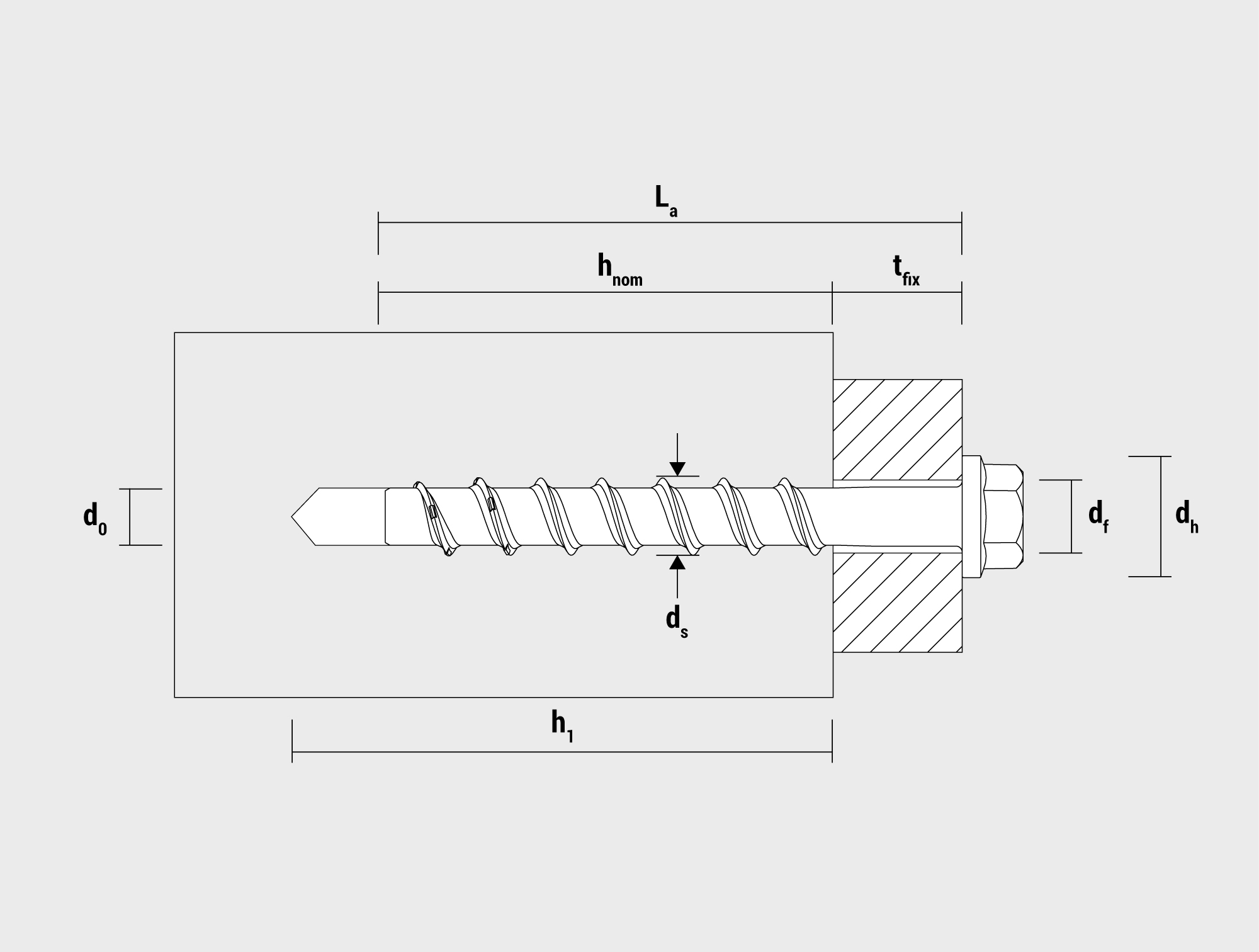

Dibujo técnico - BTS B - ES
  • Perfiles
Características clave
  • Especial geometría y dureza de la rosca
  • Acero inoxidable
  • Para anclar sin esfuerzo
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural densa

Instalación de Anclaje tornillo directo a hormigón BTS ST 8-80/15, avellanado TX40, acero inoxidable A4

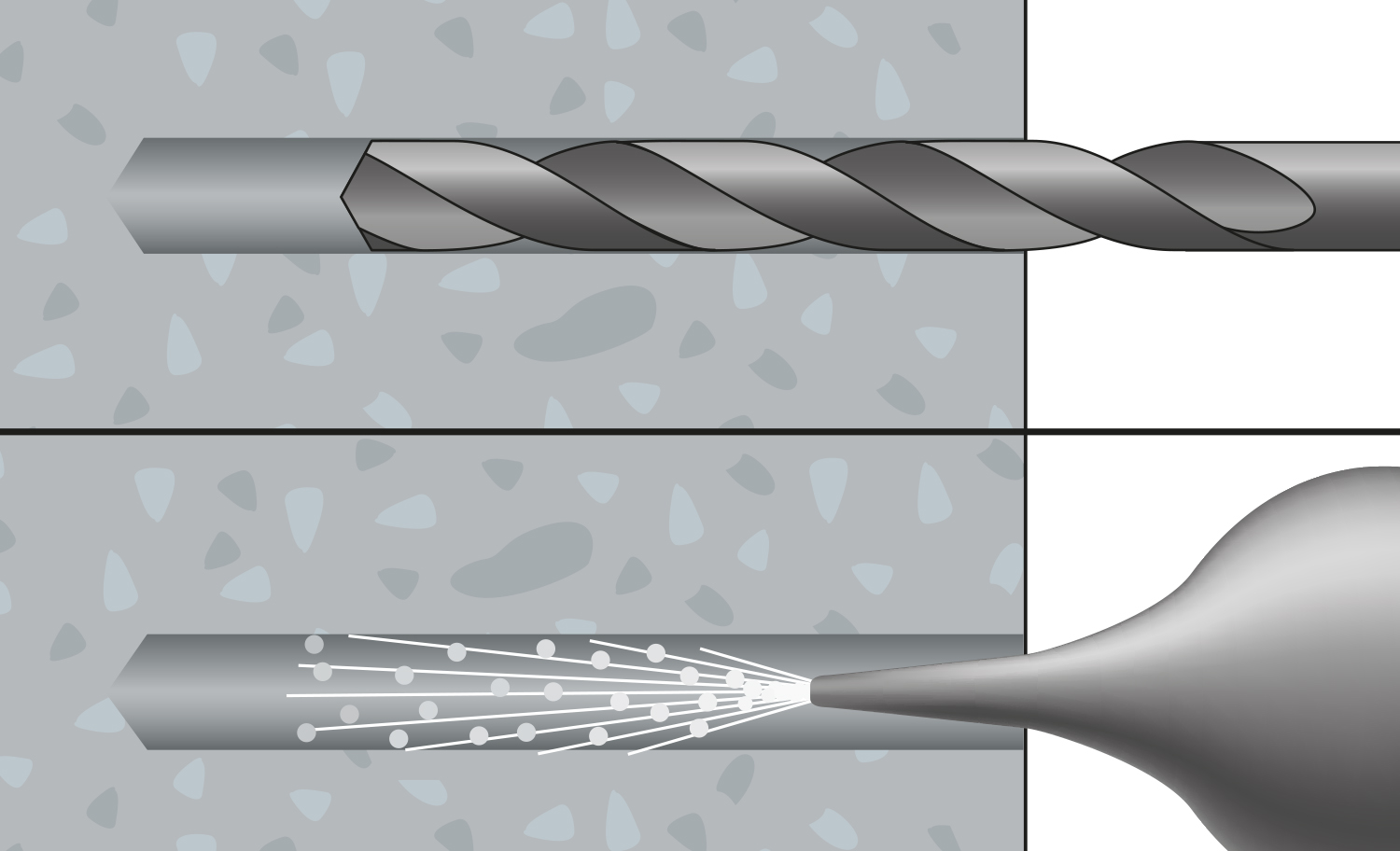

Instalación anclaje tornillo hormigón BTSM taladrado y limpieza del orificio

Instalación anclaje tornillo hormigón BTSM taladrado y limpieza del orificio

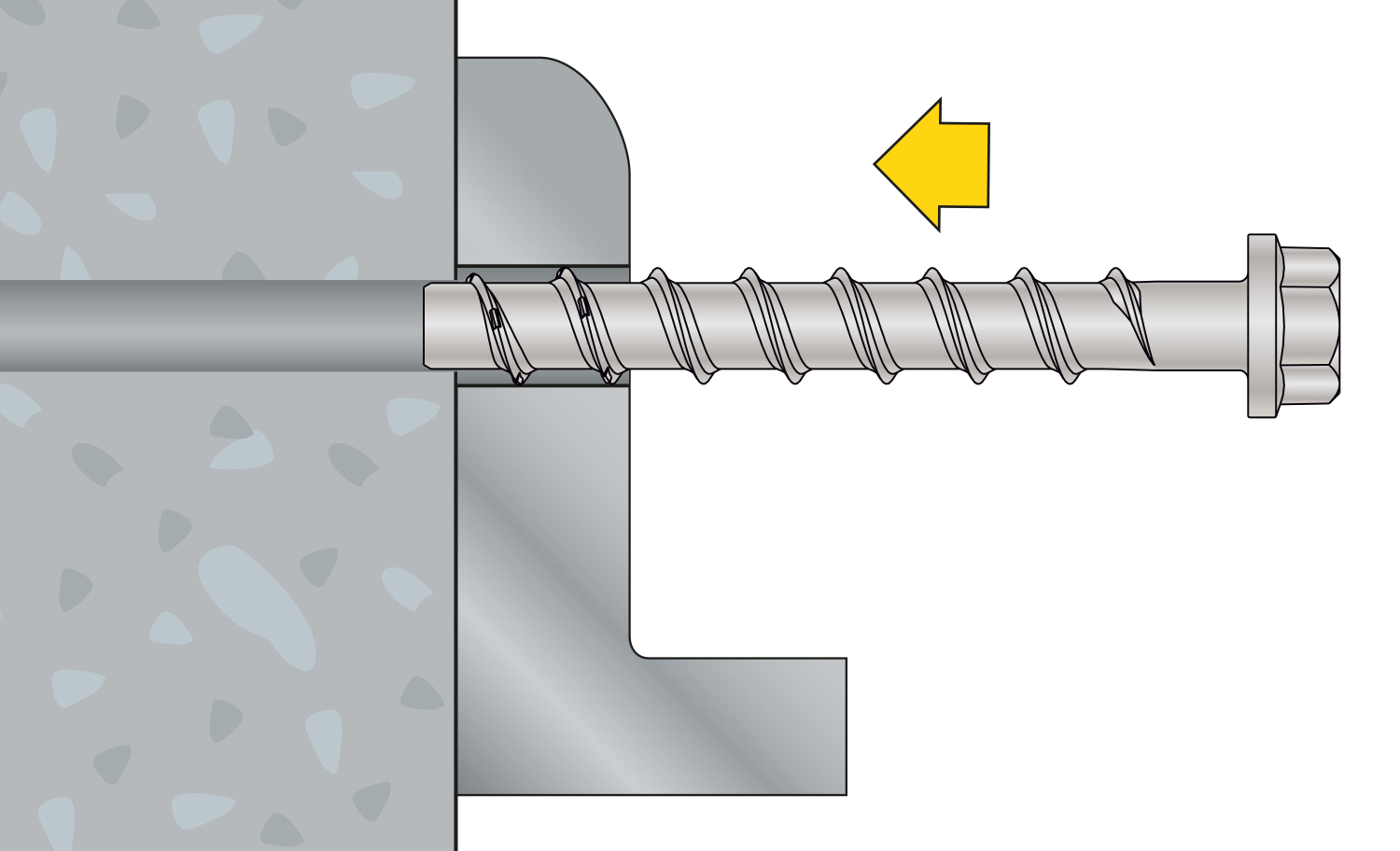

Instalación anclaje tornillo hormigón BTSM inserción del tornillo en el orificio

Instalación anclaje tornillo hormigón BTSM inserción del tornillo en el orificio

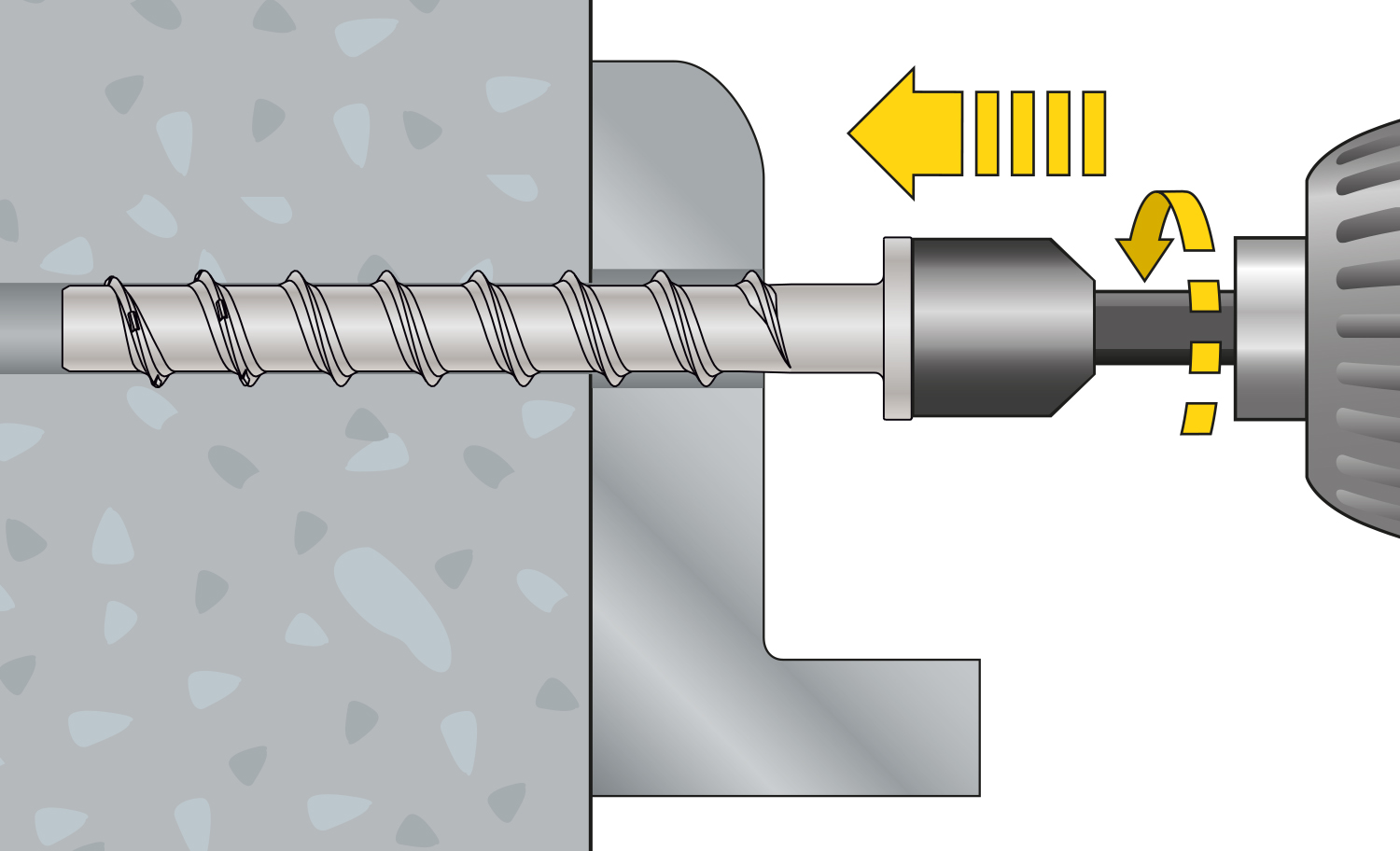

Instalación anclaje tornillo hormigón BTSM apriete con taladro

Instalación anclaje tornillo hormigón BTSM apriete con taladro

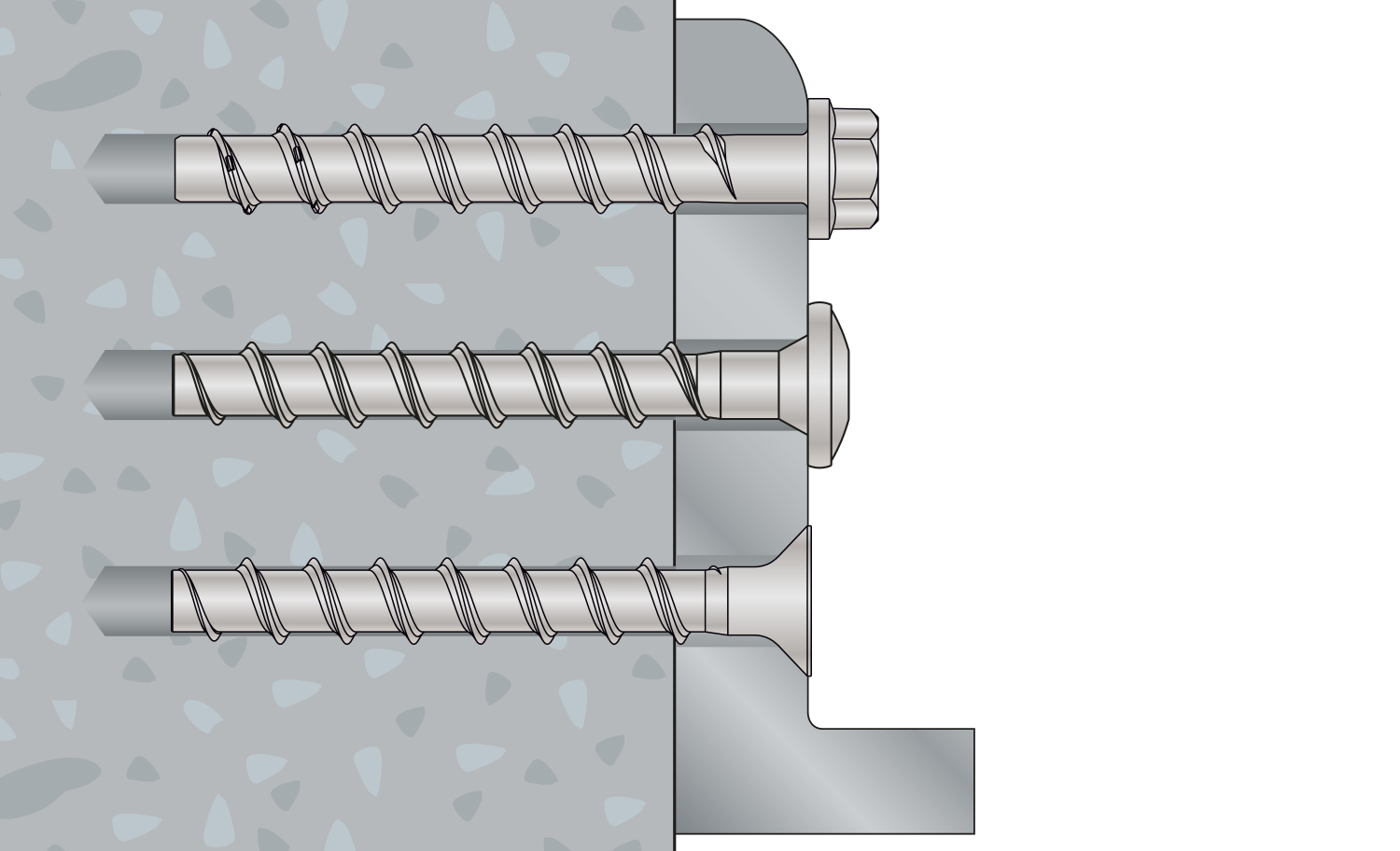

Paso 4

Paso 4
