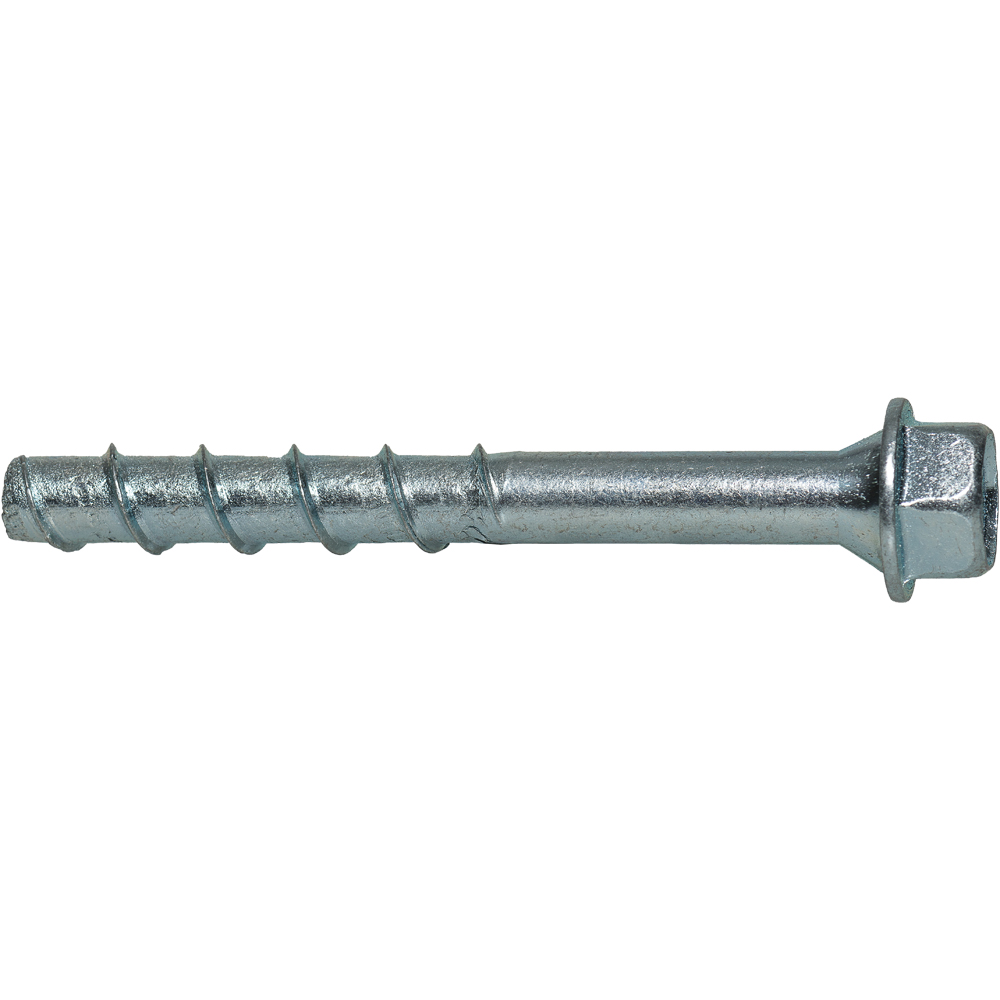

Tornillo de hormigón BTSM 14-130/15 con cabeza hexagonal es adecuado para el uso en hormigón fresco (agrietado y no agrietado) y para aplicaciones al aire libre como soportes inclinados, barandillas y andamios. Su uso es especialmente para fijaciones temporales.

El tornillo especial de hormigón zincado BTSM se puede reutilizar varias veces. Cada caja incluye una funda de prueba. Con el manguito de prueba suministrado puede comprobar la reutilización, sólo puede reutilizarse si se ha usado un máximo de 3 roscas en el medidor de tubo. El tornillo de hormigón chapado en zinc tiene una cabeza de 32 mm.

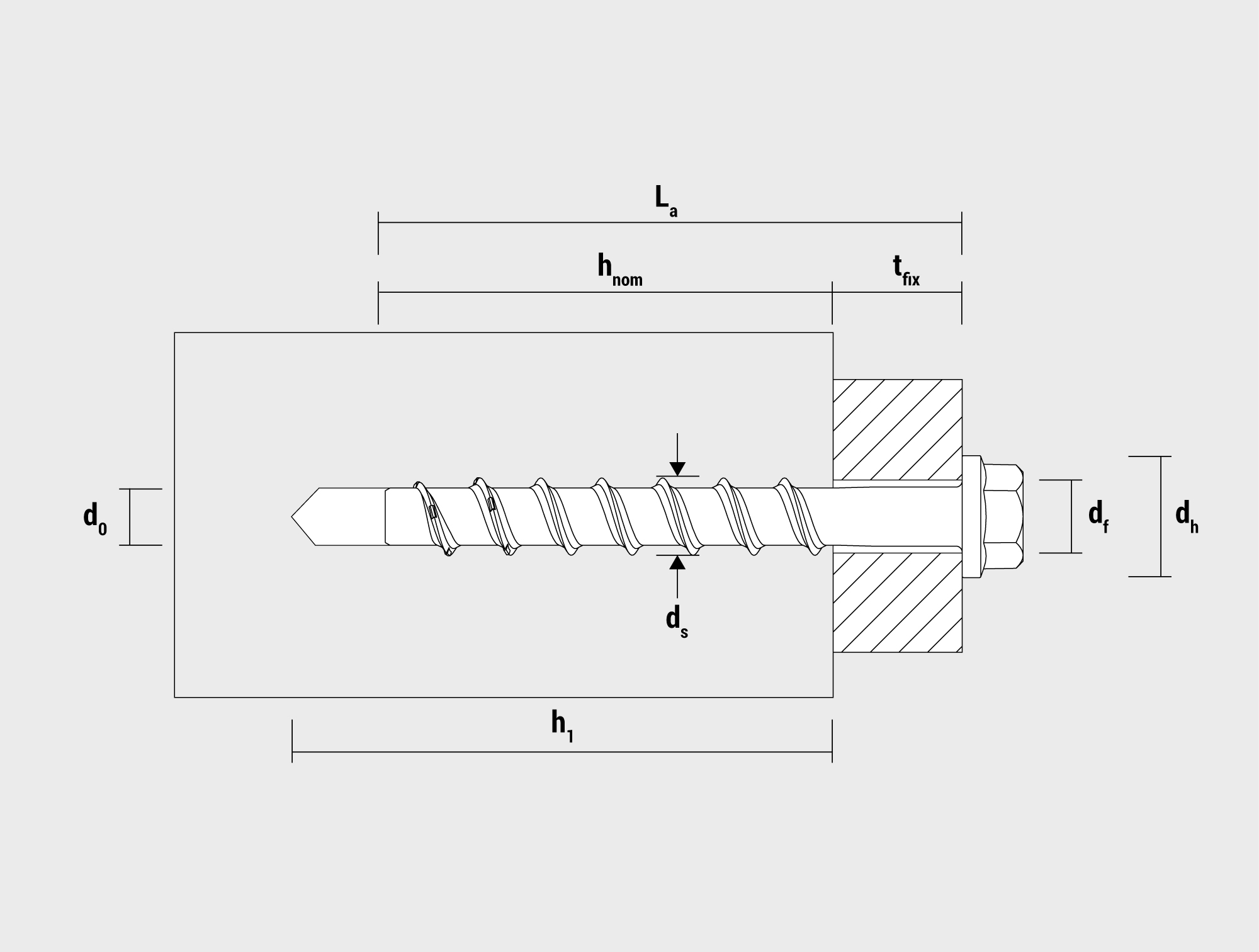

Ø tornillo (mm)

d_s 16.6

Diámetro del agujero (mm)

d₀ 14

Profundidad de agujero (mm)

h₁ 85/100/125

Profundidad del anclaje (mm)

h_nom 75/90/115

Espesor (mm)

t_fix 55/40/15

Longitud del anclaje [mm]

L_a 130

Diámetro de cabeza (mm)

d_h 32

Material

Acero

Baño

Galvanizado

Impronta del tornillo

Drive SW24

Agujero pasante (mm)

d_f 18

Cantidad mínima

Peso

g 213

Aplicación de tornillos BTSM en estructura de hormigón para obra segura

Aplicación de tornillos BTSM en obra para apuntalamiento sobre hormigón

Pilares de encofrado inclinados
Guardarrail
Instaladoras

Características clave

Tornillo directo a hormigón: homologado para instalaciones temporales de construcción, puntales de encofrar, barandillas y andamios
Mayor área debajo de la cabeza
Especial geometría y dureza de la rosca
Cabeza hexagonal con arandela estampada
Reutilizable para más detalles ver lahomologación
Incluye medidor de galga en cada caja para verificar la reutilización
La homologación regula el uso en hormigón fresco (≥ 10 N / mm2) fisurado y no fisurado, y para aplicaciones en el exterior
Para anclar sin esfuerzo
