Anclaje tornillo directo a hormigón Ø 6x35 mm, cabeza espárrago M6, recubrimiento Zn-Al

Tornillo de fijación directa a hormigón BTS-6 E. Rápido y fácil de instalar, tan solo necesita un pretaladro con broca de 6 y se fija directamente. Crea su propia rosca en el hormigón consiguiendo una mayor resistencia. Homologado CE para múltiples usos en instalaciones no estructurales para hormigón fisurado y no fisurado.

Fijación flexible con dos empotramientos de 50 y 35 mm para grosores en los que se requiera un mínimo taladro para evitar el forjado. Recubrimiento especial con láminas de zinc aluminio que garantizan una resistencia a la corrosión de 240 HNS.

Para una instalación más rápida y eficiente puede usar los siguientes accesorios del kit "drill & fix" de CELO: la Broca especial 6x105mm, el Adaptador especial y la Llave de vaso, útil para todos los tamaños de BTS6. Estos accesorios facilitan el taladrar y atornillar con una sola mano.

p_bts6_e
p_bts6_e
Ø tornillo (mm)
ds 7.5
Diámetro del agujero (mm)
d0 6
Profundidad de agujero (mm)
h1 40
Profundidad del anclaje (mm)
hnom 35
Tuerca de unión
thc M6
Tipo de cabeza
Head Cabeza hexagonal con rosca externa
Diámetro de cabeza (mm)
dh 14
Longitud del anclaje [mm]
La 35
Parte roscada (mm)
Lth 6
Material
Acero
Baño
Láminas de zinc-aluminio gris
Impronta del tornillo
Drive SW10
Agujero pasante (mm)
df 8-9
Dimensiones del tornillo [mm]
Screw 7.5x35
Cantidad mínima
150
Peso
g 14
Dibujo técnico - BTS6 - ES

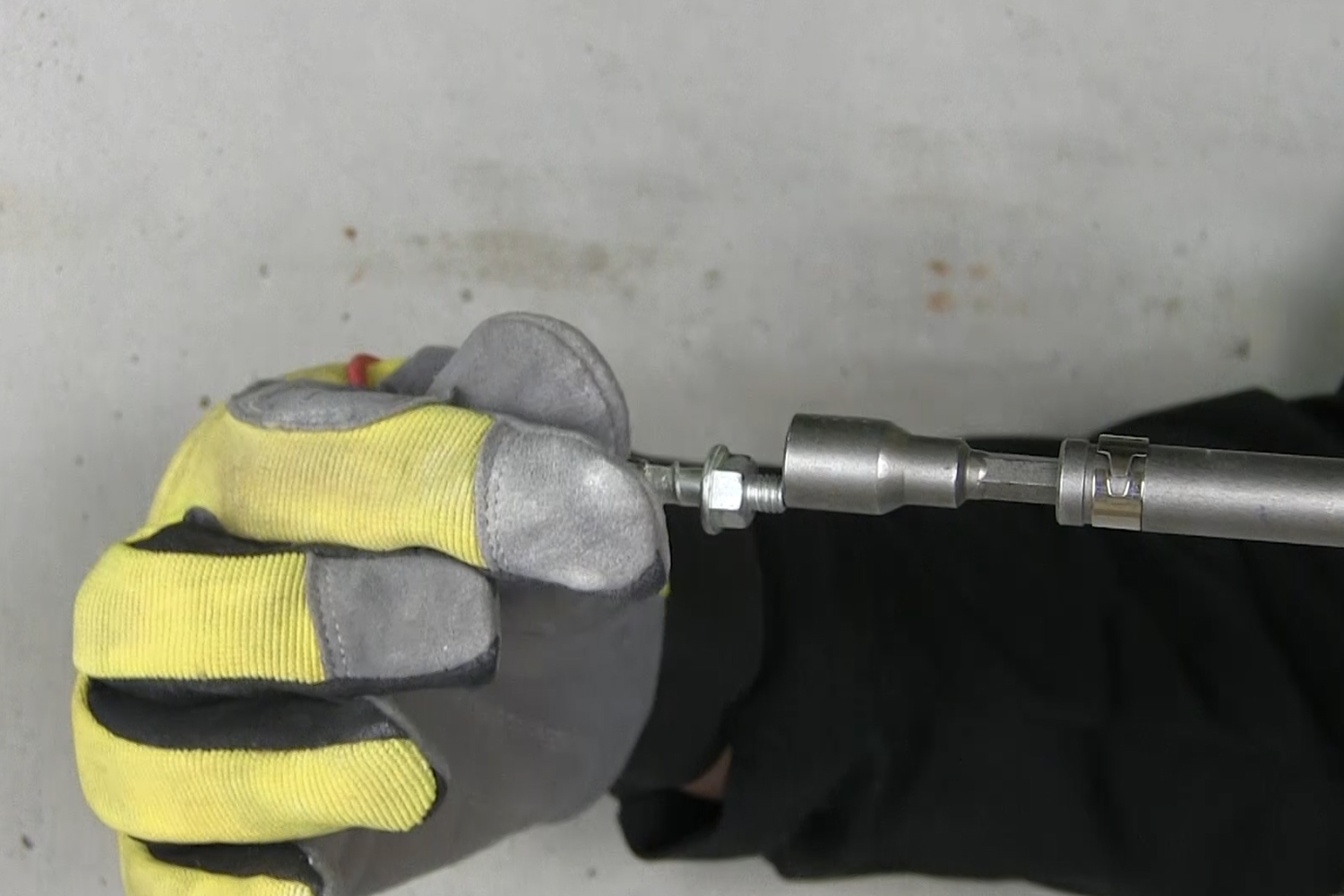

La imagen de aplicación muestra usos típicos y situaciones de instalación del producto

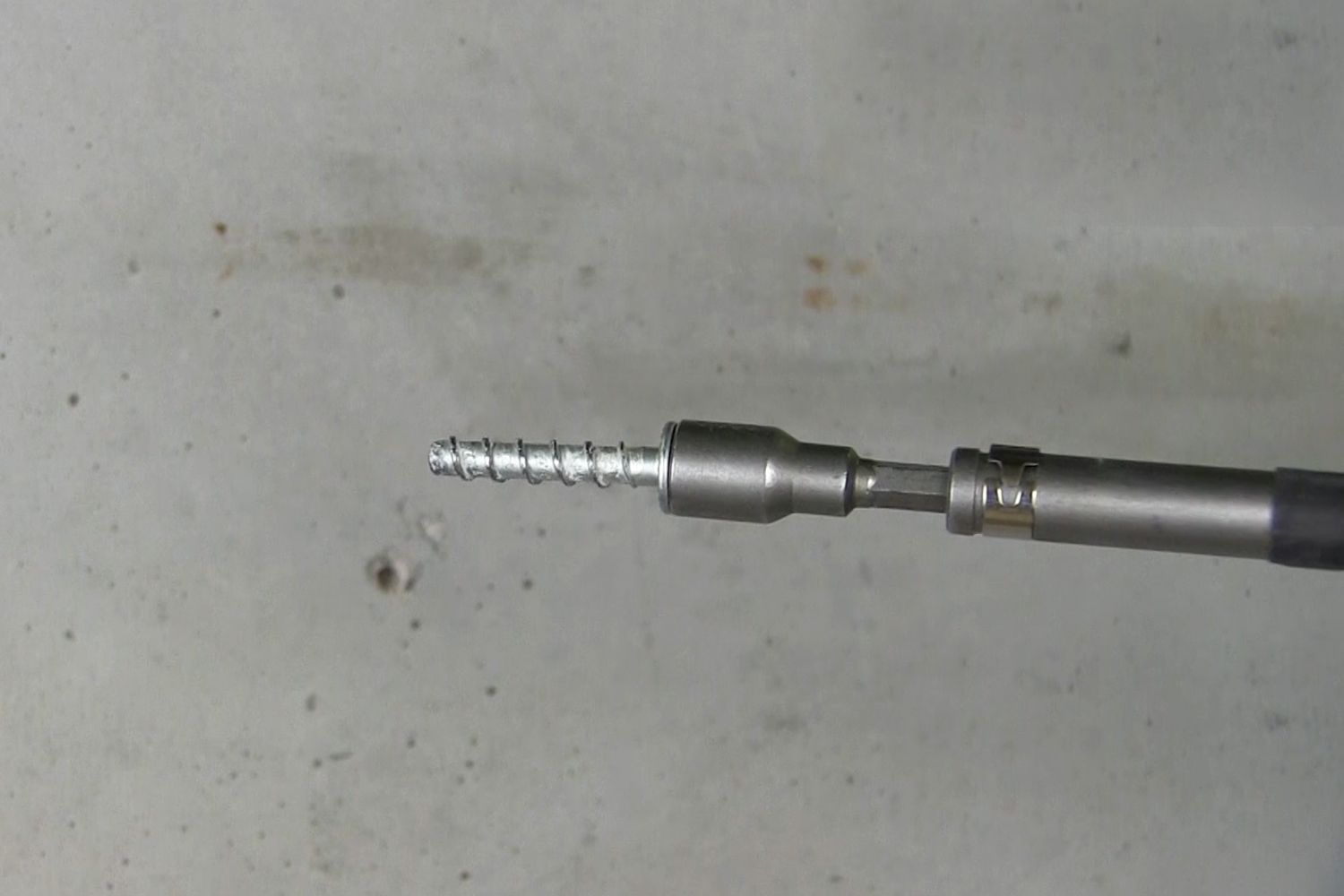

Imagen de aplicación del tornillo para hormigón BTS6 E con rosca de conexión: el BTS está colocado listo para el montaje en la herramienta de colocación para tornillos de cabeza hexagonal

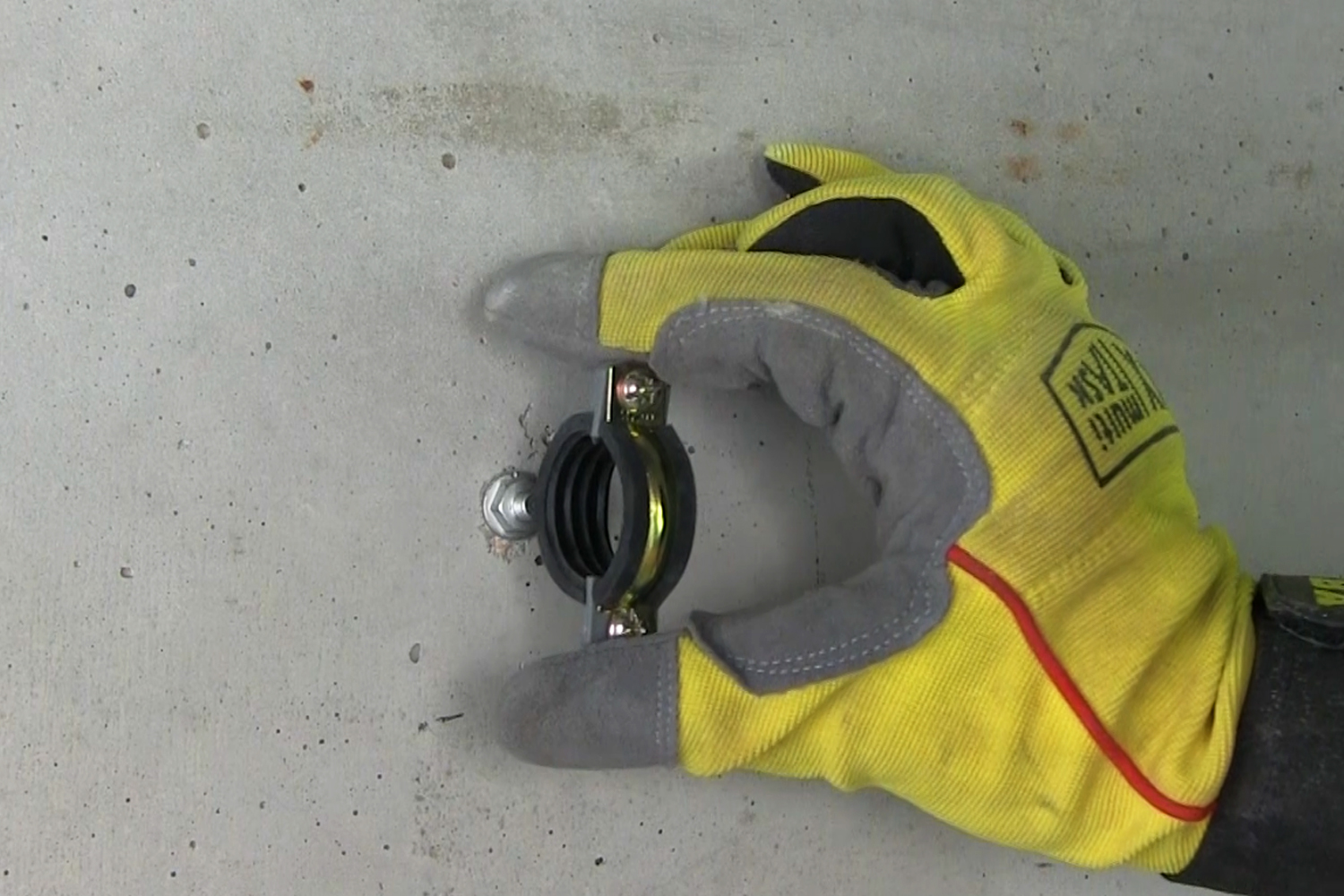

a_bts6-e_3
  • Fijación de rieles
  • Perfiles metálicos
  • Pasamanos
  • Farolas
  • Soporte perfil
Características clave
  • Homologado CE para uso múltiple para aplicaciones no estructurales en hormigón fisurado
  • Rápido sistema para fijar perfiles. etc
  • Fácil sistema con el accesorio, montaje en solo dos pasos; taladrar y fijar con la misma herramienta
  • Permite ajustarse
  • Cabezas diferentes para diversas aplicaciones
  • Posibilidad de dos empotramientos
  • Las longitudes cortas reducen el riesgo de afectar las barras coarrugadas del encofrado
  • Recubrimiento de láminas de zinc aluminio (ZnAl) para una mejor resistencia a la corrosión
  • Tornillo hexagonal con espárrago roscado
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural densa
