Ø tornillo (mm)
ds
6.4
Diámetro del agujero (mm)
d0
5
Profundidad de agujero (mm)
h1
35
Profundidad del anclaje (mm)
hnom
25
Espesor (mm)
tfix
20
Longitud del anclaje [mm]
La
45
Impronta del tornillo
Drive
TX25
Diámetro de cabeza (mm)
dh
10
Material
Acero
Baño
Láminas de zinc-aluminio gris
Tipo de cabeza
Head
Cabeza alomada
Agujero pasante (mm)
df
7.5
Dimensiones del tornillo [mm]
Screw
6.4x45
Cantidad mínima
100
Peso
g
8.18
- Instalaciones eléctricas
- Fijaciones sanitarias
Características clave
- Fijación directa y rápida
- Pequeño taladro previo con broca de 5 mm
- Instalación manual no necesita atornillador a batería
- Bajo empotramiento solo 25 mm
- Adecuado ora clips metálicos F y DF
- Testado de acuerdo a DIN 4102-12 (integridad funcional)
Materiales adecuados
Hormigón
Ladrillo macizo
Ladrillo macizo silicocalcáreo
Ladrillo hueco
Instalación de Anclaje tornillo directo BTS PT 5x45 cabeza alomada recubrimiento láminas de zinc aluminio
Perforación y limpieza del orificio en hormigón para instalación del tornillo BTS-5 B

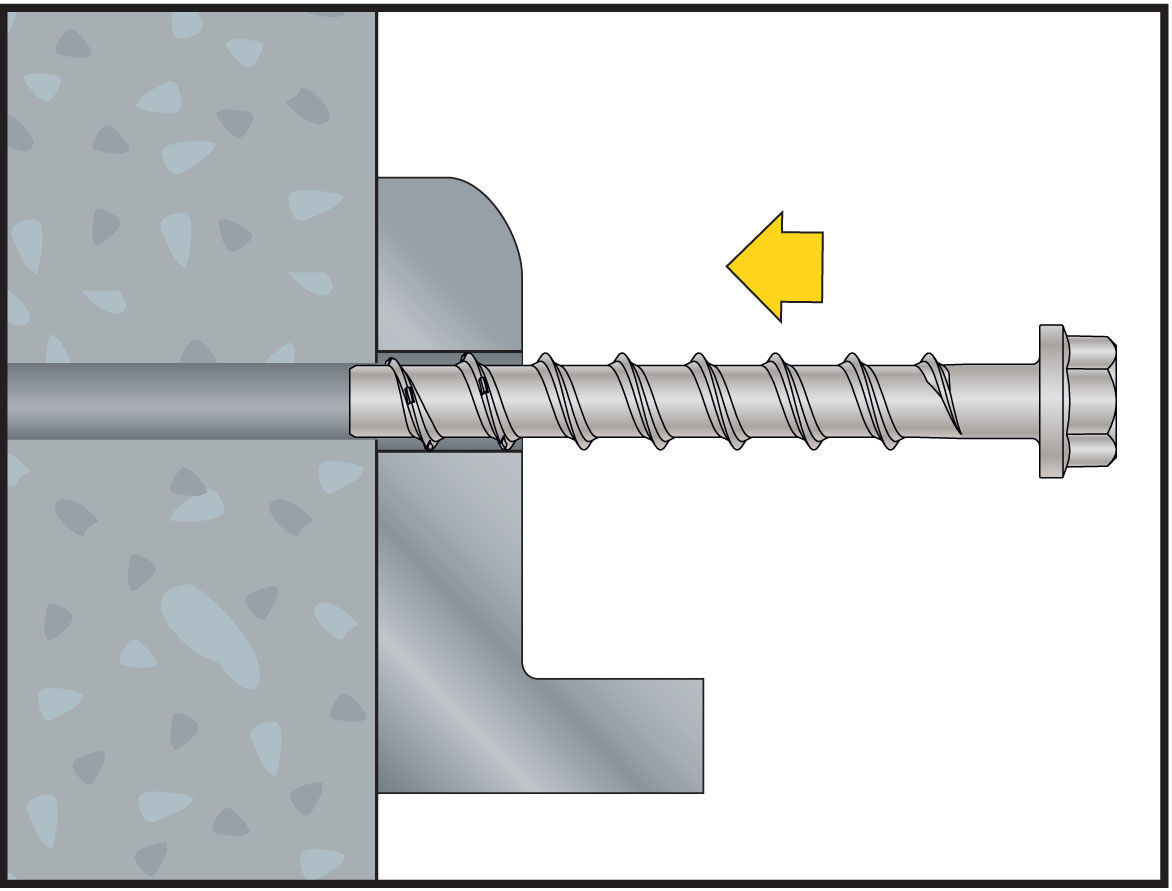

Colocación del tornillo BTS-5 B con cabeza hexagonal en hormigón para fijación directa
Atornillado del tornillo BTS-5 B con cabeza hexagonal en hormigón para fijación directa
Tornillo BTS-5 B con cabeza hexagonal instalado en hormigón para fijación directa
