Versión larga de la popular serie BTS6, diseñada específicamente para losas aisladas.

El tornillo para concreto BTS6 E largo con rosca de conexión está aprobado por la ETA para múltiples usos en aplicaciones no estructurales en concreto fisurado. El tipo de cabeza E se caracteriza por una cabeza hexagonal (SW 10) con arandela integrada (Ø 14 mm) y una práctica rosca de conexión M6 o M8.

Con una longitud de tornillo más larga, permite salvar mayores espesores de aislamiento y ofrece una solución rápida y segura para fijar abrazaderas y rieles a techos de concreto aislado. Las variantes con rosca de conexión M8 también pueden usarse para la instalación de sistemas de rociadores debido a su aprobación.

Además, el BTS6 largo está aprobado por la ETA para dos profundidades de colocación en concreto, así como en losas de concreto prefabricado con núcleo hueco. El recubrimiento de copos de zinc asegura una alta resistencia a la corrosión (480 HNS) y con la clase de resistencia al fuego R 120, ofrece mayor seguridad en la aplicación con una profundidad de anclaje baja de ≥ 50 mm. Una profundidad de anclaje baja minimiza el riesgo de golpear la armadura durante la instalación.

Es la solución más rápida y segura para aplicaciones en concreto, como la fijación de rieles.

Las diferentes formas de cabeza (cabeza hexagonal, cabeza lente Ø 14.5 mm, cabeza lente grande Ø 19 mm y cabeza hexagonal con rosca de conexión o con rosca interna) permiten una amplia gama de aplicaciones.

Por favor, tenga en cuenta que la herramienta de colocación para BTS6 no es compatible con BTS6 E largo.

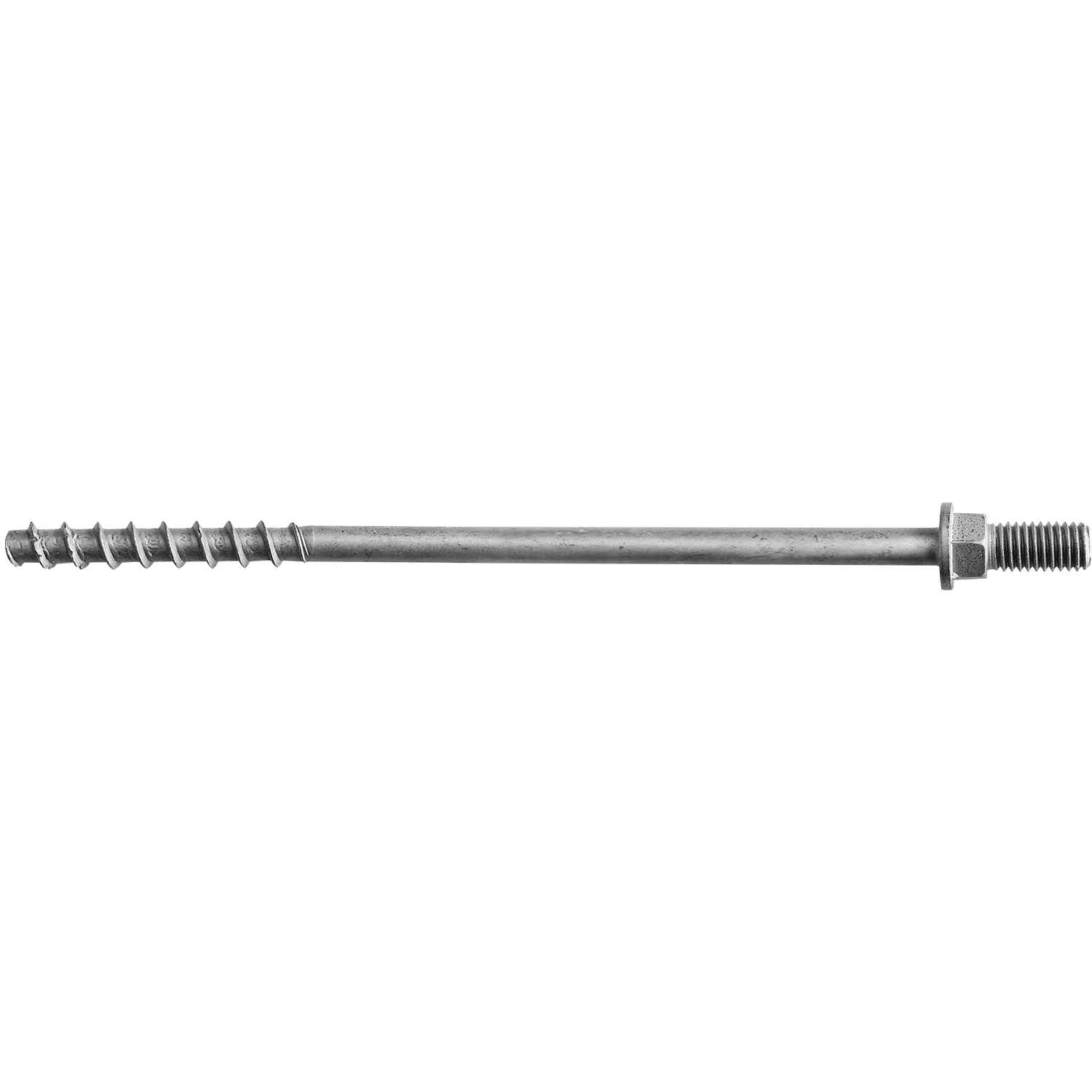

Tornillo BTS-6 Ø6 para hormigón con manguito largo y acabado galvanizado

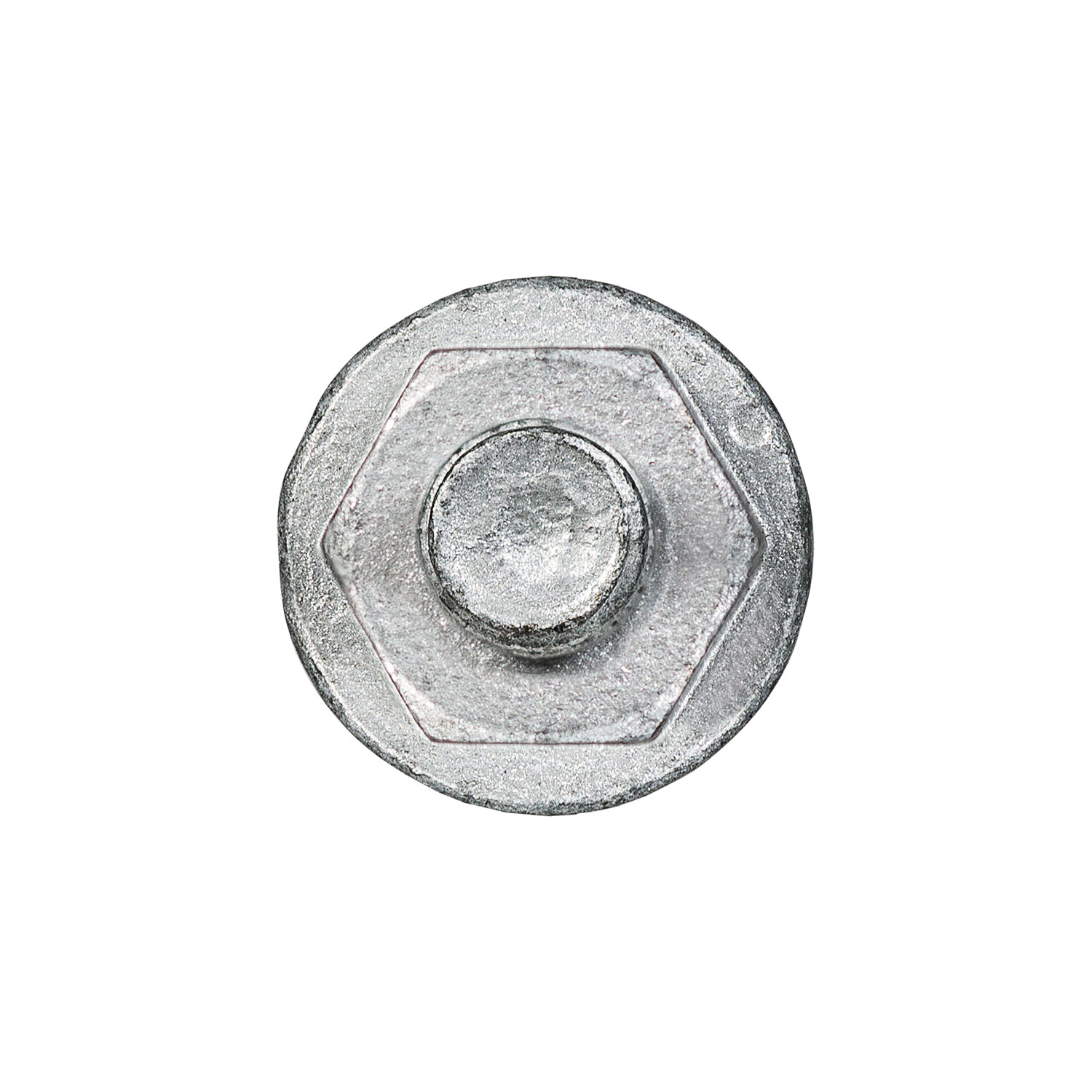

Vista frontal del tornillo BTS-6 Ø6 con manguito hexagonal galvanizado

Referencia								Unidades de embalaje	Tipo de embalaje
9ZG6135M6BTSE	7.5	6	40/55	35/50	M6	Cabeza hexagonal con rosca externa	14	50	Caja
9ZG6155M6BTSE	7.5	6	40/55	35/50	M6	Cabeza hexagonal con rosca externa	14	50	Caja
9ZG6175M6BTSE	7.5	6	40/55	35/50	M6	Cabeza hexagonal con rosca externa	14	50	Caja
9ZG6195M6BTSE	7.5	6	40/55	35/50	M6	Cabeza hexagonal con rosca externa	14	50	Caja
9ZG685M8BTSE	7.5	6	40/55	35/50	M8	Cabeza hexagonal con rosca externa	14	50	Caja
9ZG6135M8BTSE	7.5	6	40/55	35/50	M8	Cabeza hexagonal con rosca externa	14	50	Caja
9ZG6155M8BTSE	7.5	6	40/55	35/50	M8	Cabeza hexagonal con rosca externa	14	50	Caja
9ZG6175M8BTSE	7.5	6	40/55	35/50	M8	Cabeza hexagonal con rosca externa	14	50	Caja
9ZG6195M8BTSE	7.5	6	40/55	35/50	M8	Cabeza hexagonal con rosca externa	14	50	Caja

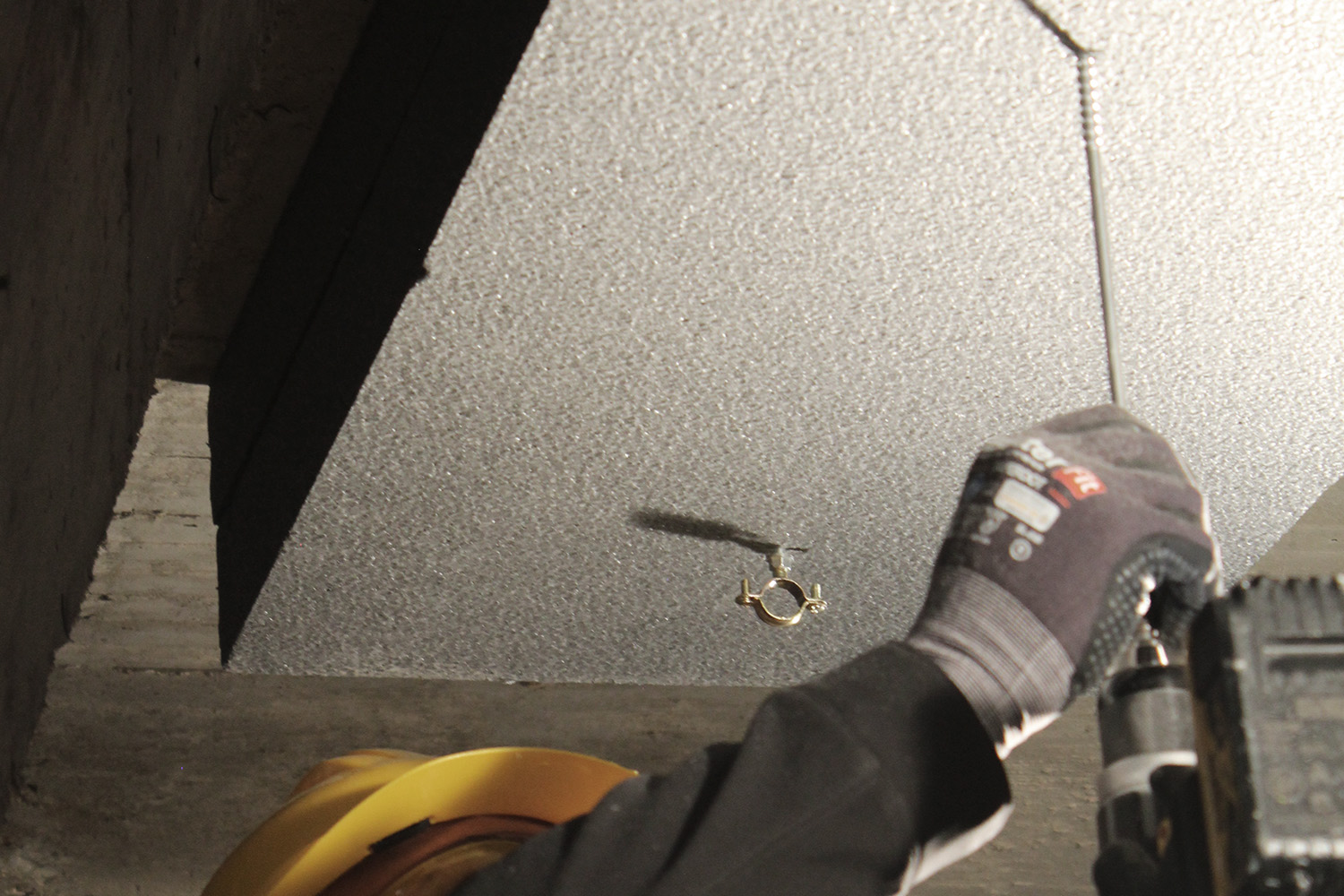

Instalación tornillo BTS-6 Ø6 con manguito en techo de hormigón

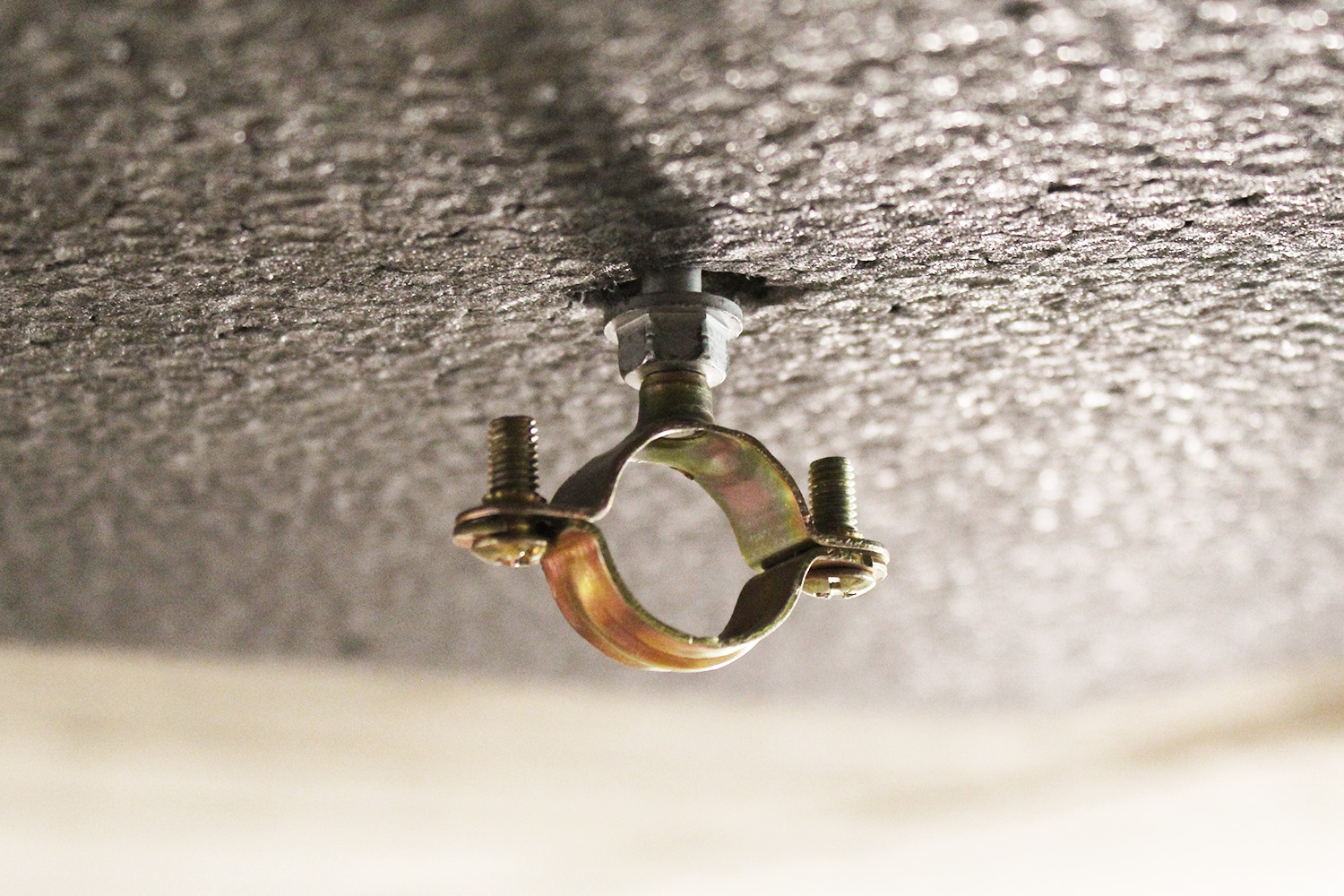

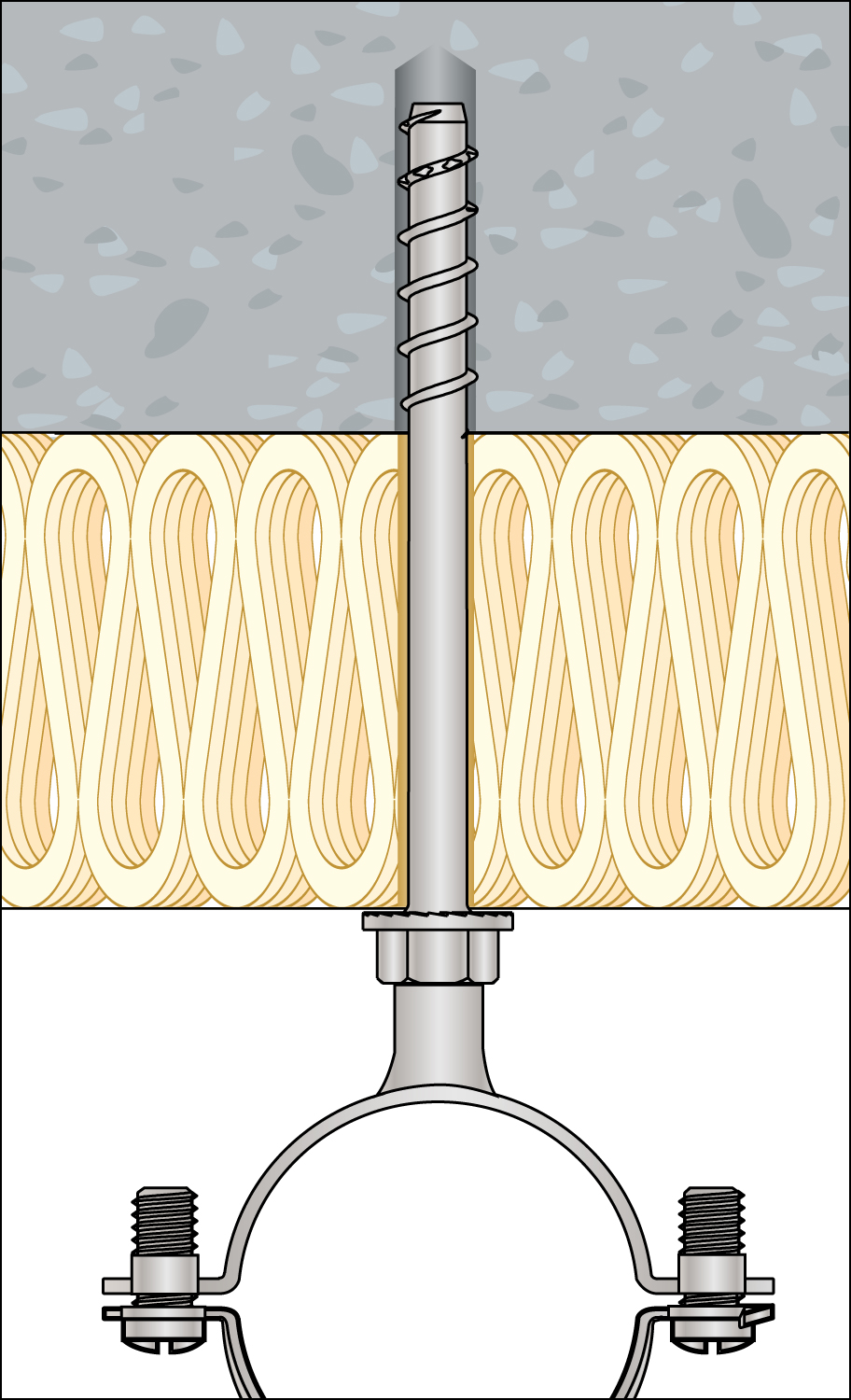

Abrazadera fijada con tornillo BTS-6 Ø6 y manguito en techo de hormigón

Fijación de rieles
Perfiles metálicos
Pasamanos
Farolas
Soporte perfil

Características clave

Homologado CE para uso múltiple para aplicaciones no estructurales en hormigón fisurado
Rápido sistema para fijar perfiles. etc
Posibilidad de dos empotramientos
Recubrimiento de láminas de zinc aluminio (ZnAl) para una mejor resistencia a la corrosión y una mayor seguridad de aplicación
El BTS también es ideal para fijaciones temporales, pudiéndose reutilizar, ya que se puede desmontar sin dejar piezas en el interior del agujero
Tornillo hexagonal con espárrago roscado
Cumple con el reglamento de Instalaciones Técnicas de Edificios 1027/2007 (RITE)
