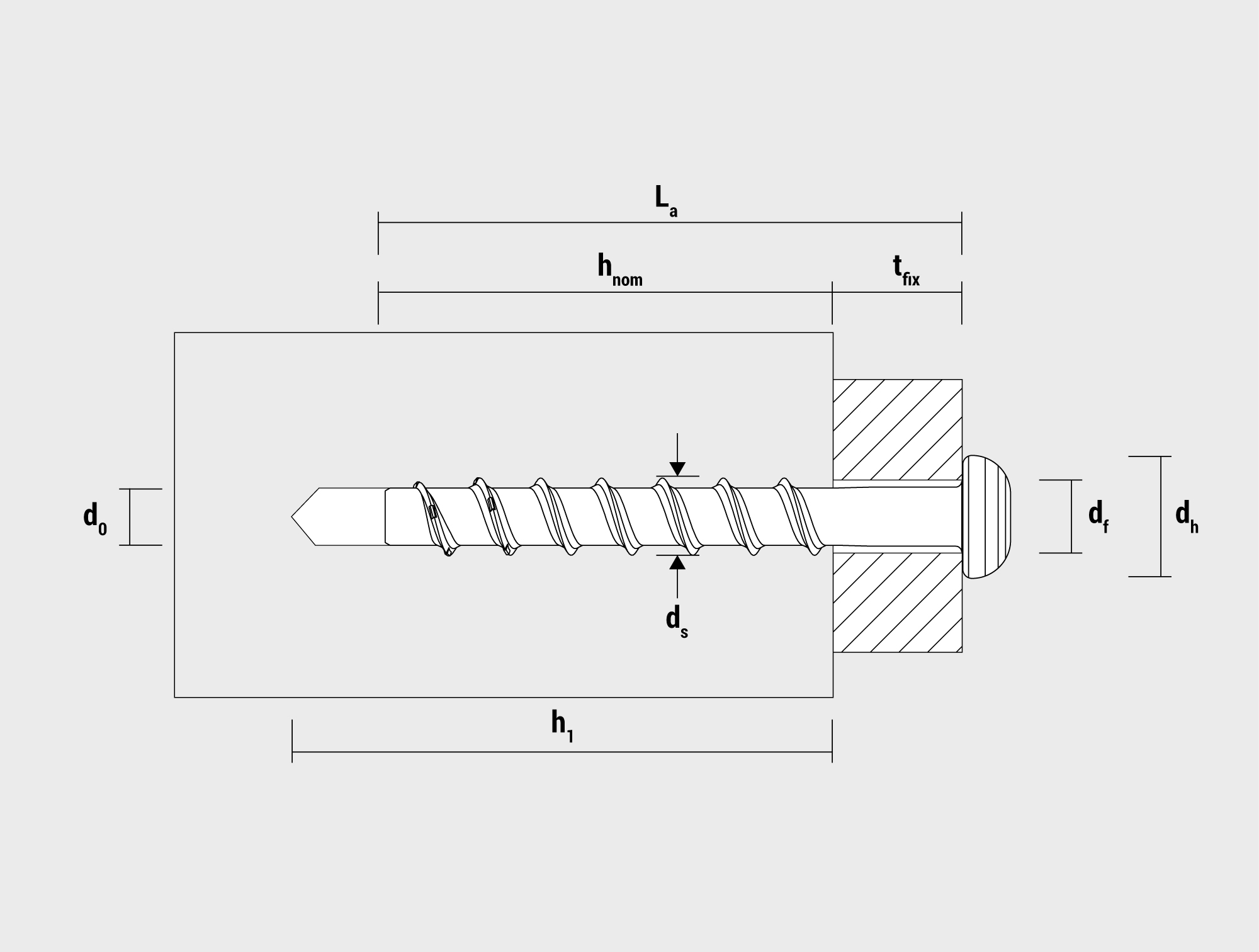

Ø tornillo (mm)
ds
5.2
Diámetro del agujero (mm)
d0
4
Espesor (mm)
tfix
7
Diámetro de cabeza (mm)
dh
8
Profundidad de agujero (mm)
h1
30
Longitud del anclaje [mm]
La
25
Profundidad del anclaje (mm)
hnom
18
Agujero pasante (mm)
df
6
Tipo de cabeza
Head
Cabeza alomada
Impronta del tornillo
Drive
TX20
Baño
Galvanizado
Longitud de broca útil (mm)
Ln
32
Dimensiones del tornillo [mm]
Screw
5.2x25
Cantidad mínima
250
Peso
g
2.97
- Para instalar accesorios como grapa PFT/DFT y abrazaderas CHS cuando hay fallo en el disparo.
- Instalaciones eléctricas
- Fijaciones sanitarias
- Chapa metálica
Características clave
- Instalación manual no necesita atornillador a batería
- Buenos valores de carga, resistencia a la extracción 60kg (factor de seguridad 4)
- Permite realizar la instalación donde falló el clavo y reutilizar el mismo accesorio.
- Ahorro de tiempo y coste respecto a la alternativa convencional taco nylon+tornillo (perforación más corta con una sola referencia).
- Listo para usar, compuesto por el tornillo y la broca correspondiente
Materiales adecuados
Hormigón
Instalación de Tornillo directo a hormigón BTS4 PT 4x25, cabeza alomada, cincado. Incluye broca.

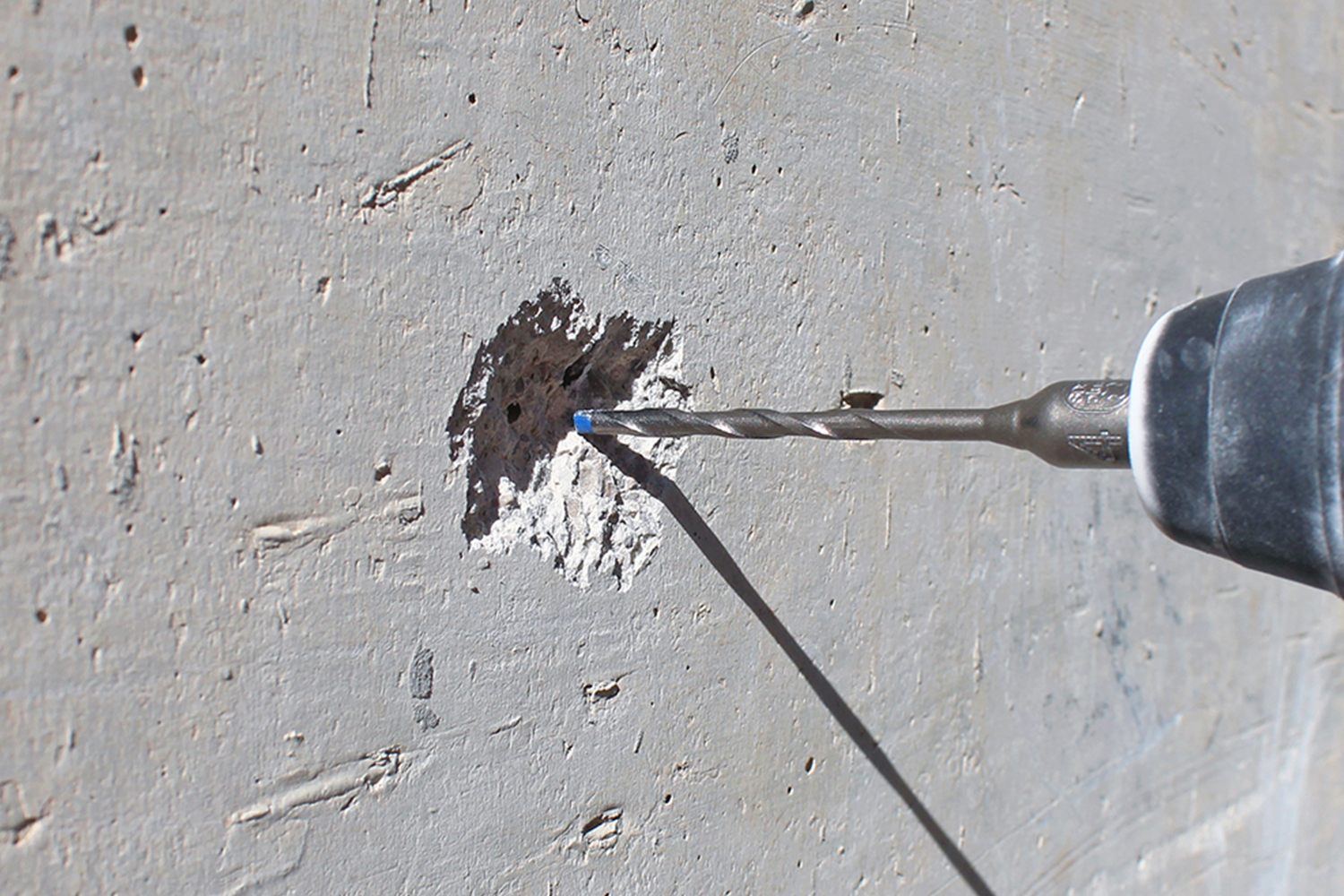

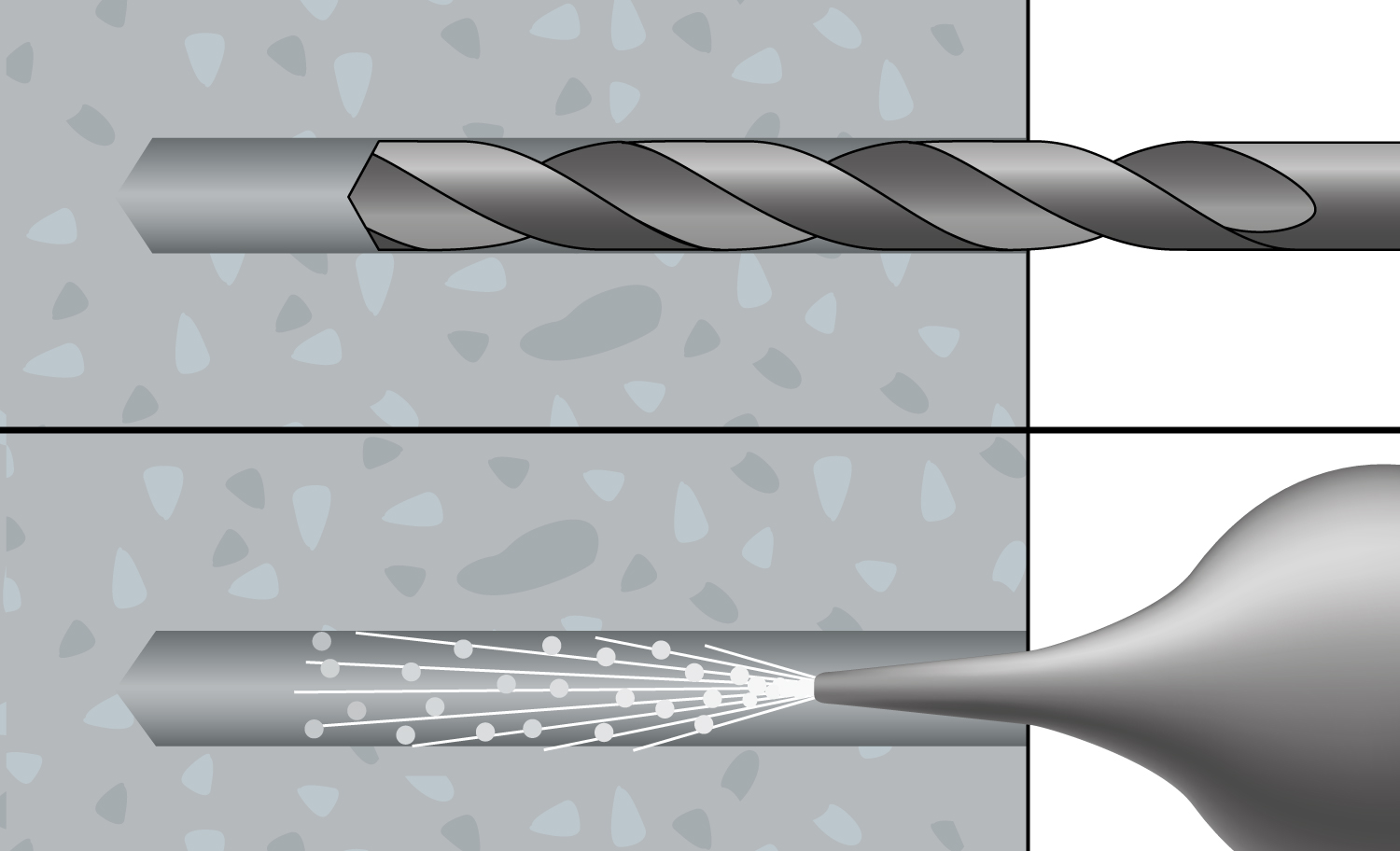

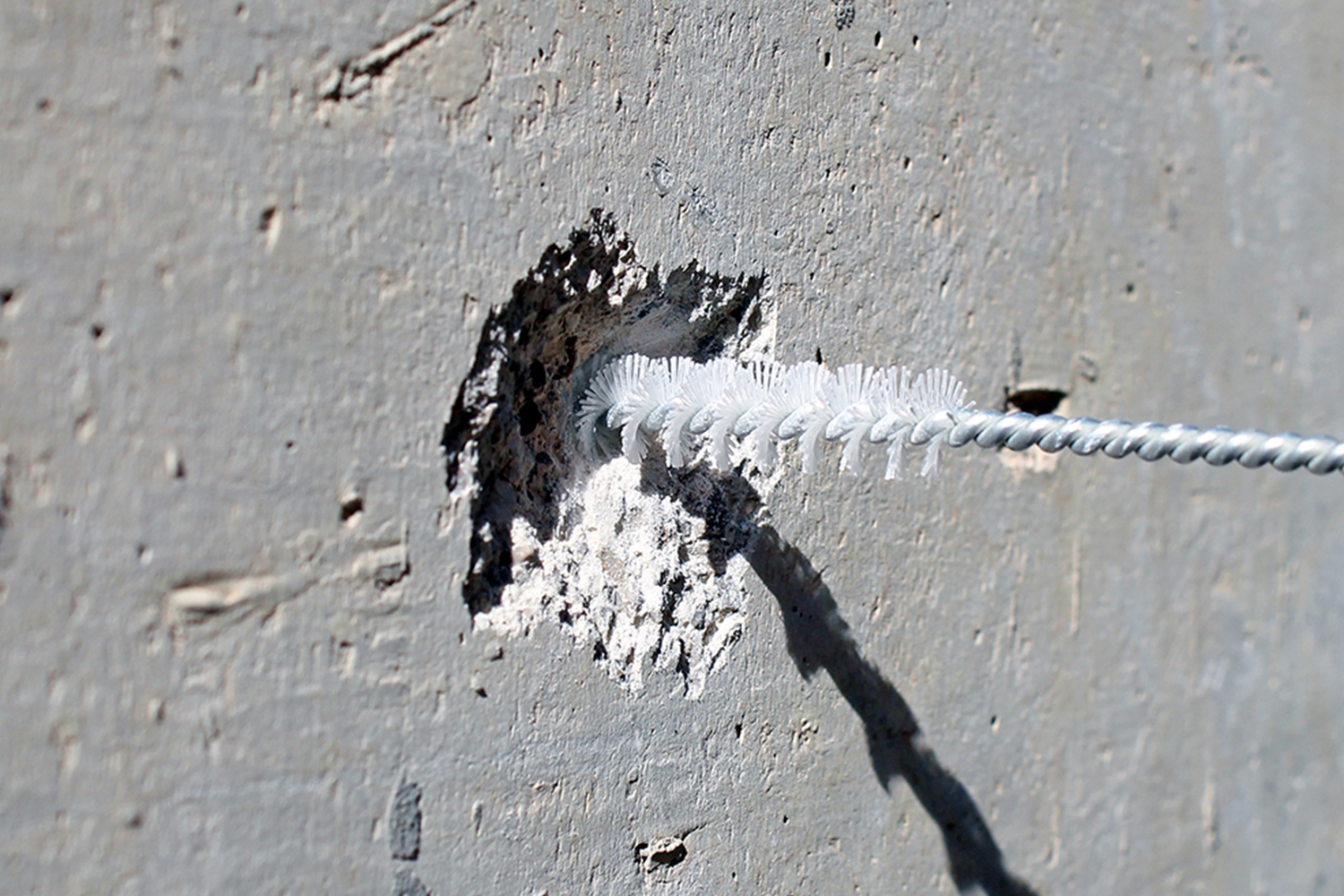

Perforación y limpieza del orificio en hormigón para instalación del tornillo BTS-4 PT
Colocación del tornillo BTS-4 PT en hormigón para fijación directa

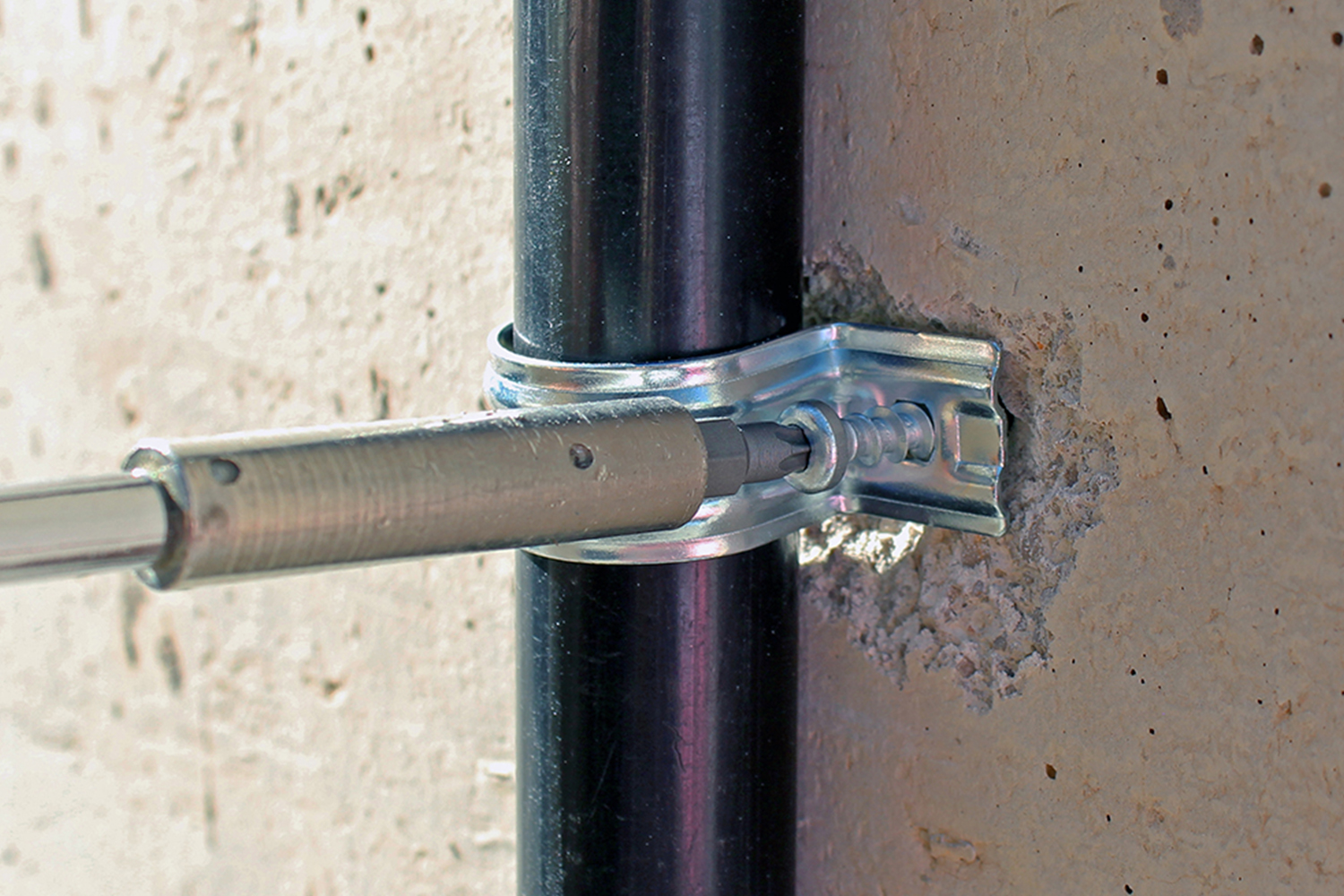

Atornillado del tornillo BTS-4 PT en hormigón para fijación directa

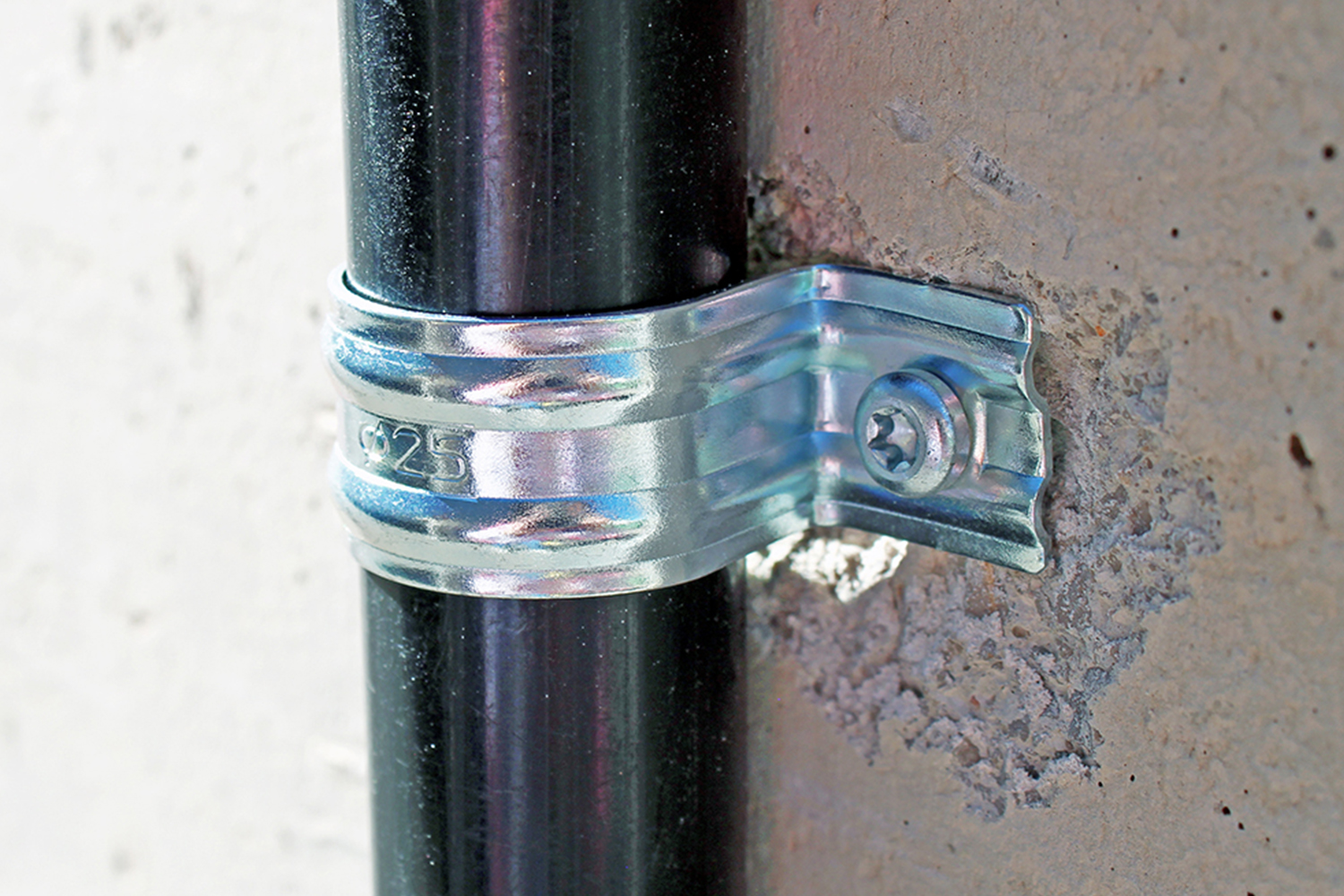

Tornillo BTS-4 PT instalado en hormigón para fijación directa con abrazadera
