Anclaje altas cargas SLA S 12-90/20 M8, cabeza hexagonal, cincado

Símbolo ETA seismic_c1 sprinkler

El anclaje altas cargas SLA-S es una anclaje camisa con cabeza hexagonal homologado CE para hormigón fisurado como no fisurado. Dispone de una certificación al fuego F-120 y está homologado para resistir movimientos sísmicos de clase C2. La solución perfecta para fijaciones exigentes que requieran alta seguridad.

El anillo de plástico evita el giro del anclaje al instalarlo y permite ajustar el espacio entre la pieza a sujetar y la superficie de hormigón, además dispone de una marca de profundidad para facilitar el montaje del anclaje.

Anclaje de altas cargas SLAS con cabeza hexagonal para fijación en hormigón

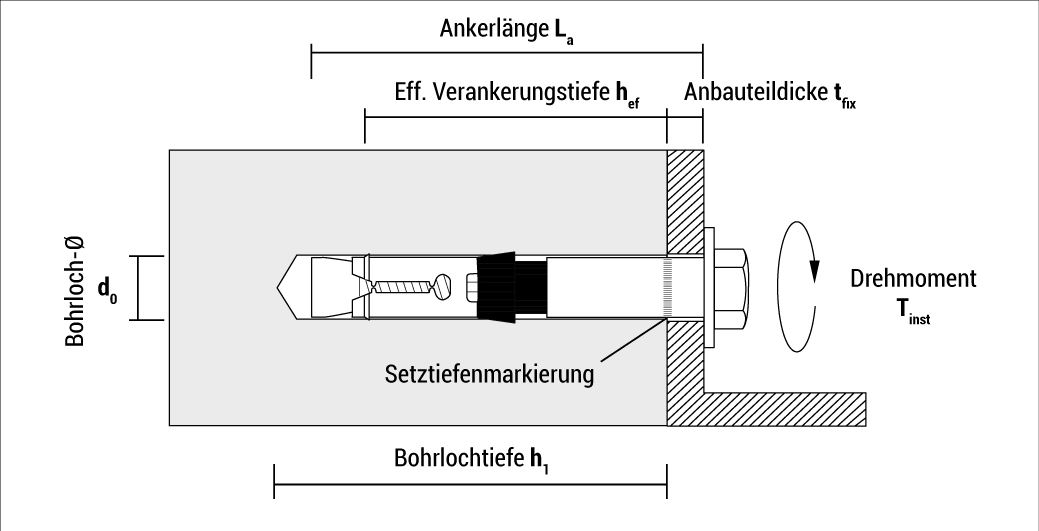

Dibujo técnico - SLA - ES
t_sla_de

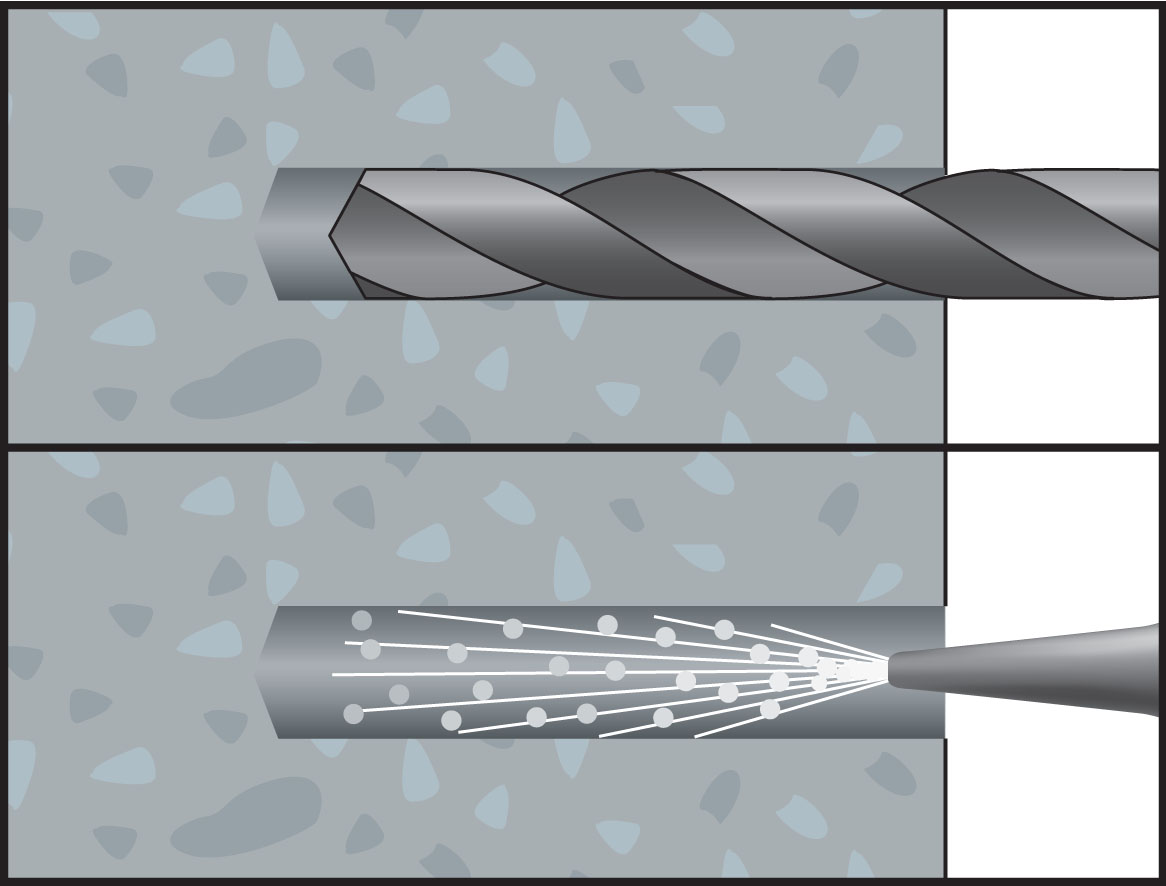

Preparación del taladro para instalar anclaje SLAS en hormigón

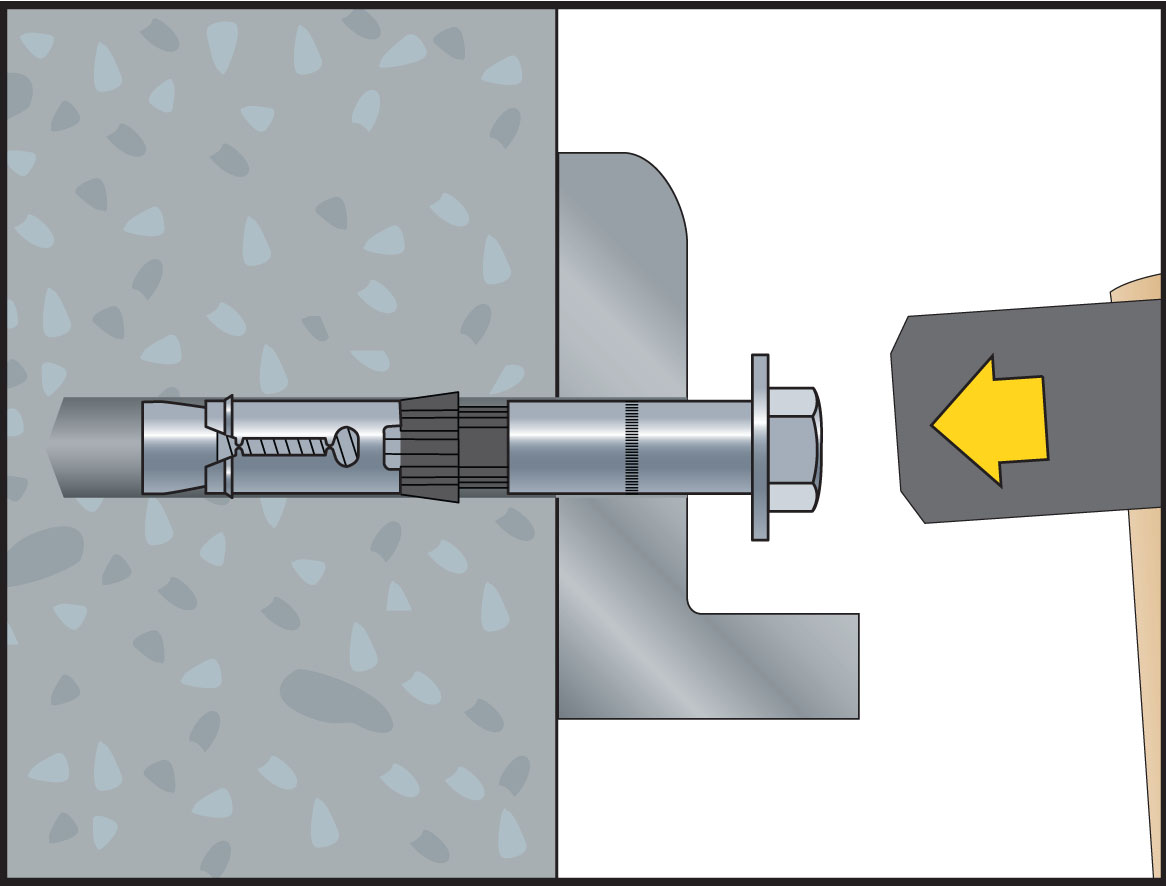

Instalación del anclaje SLAS con cabeza hexagonal en hormigón

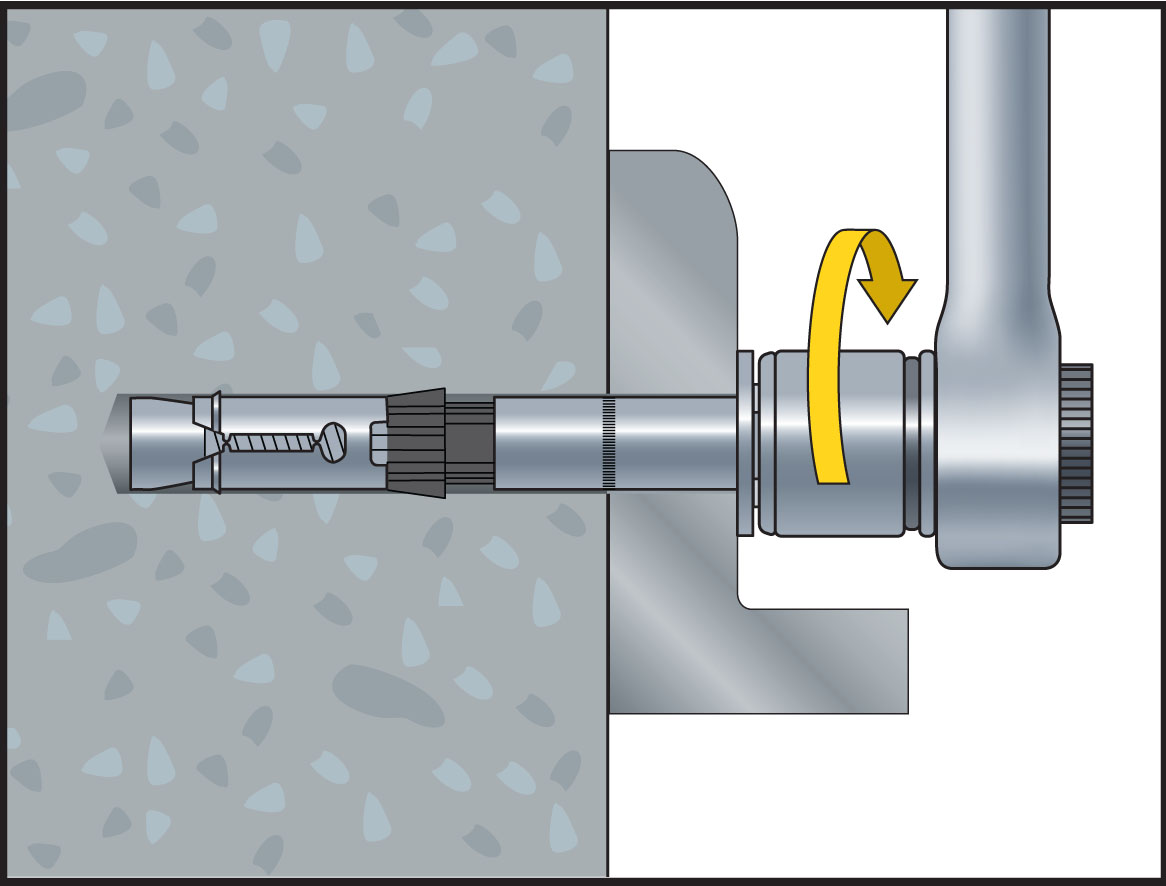

Apriete final del anclaje SLAS con llave para fijación segura en hormigón

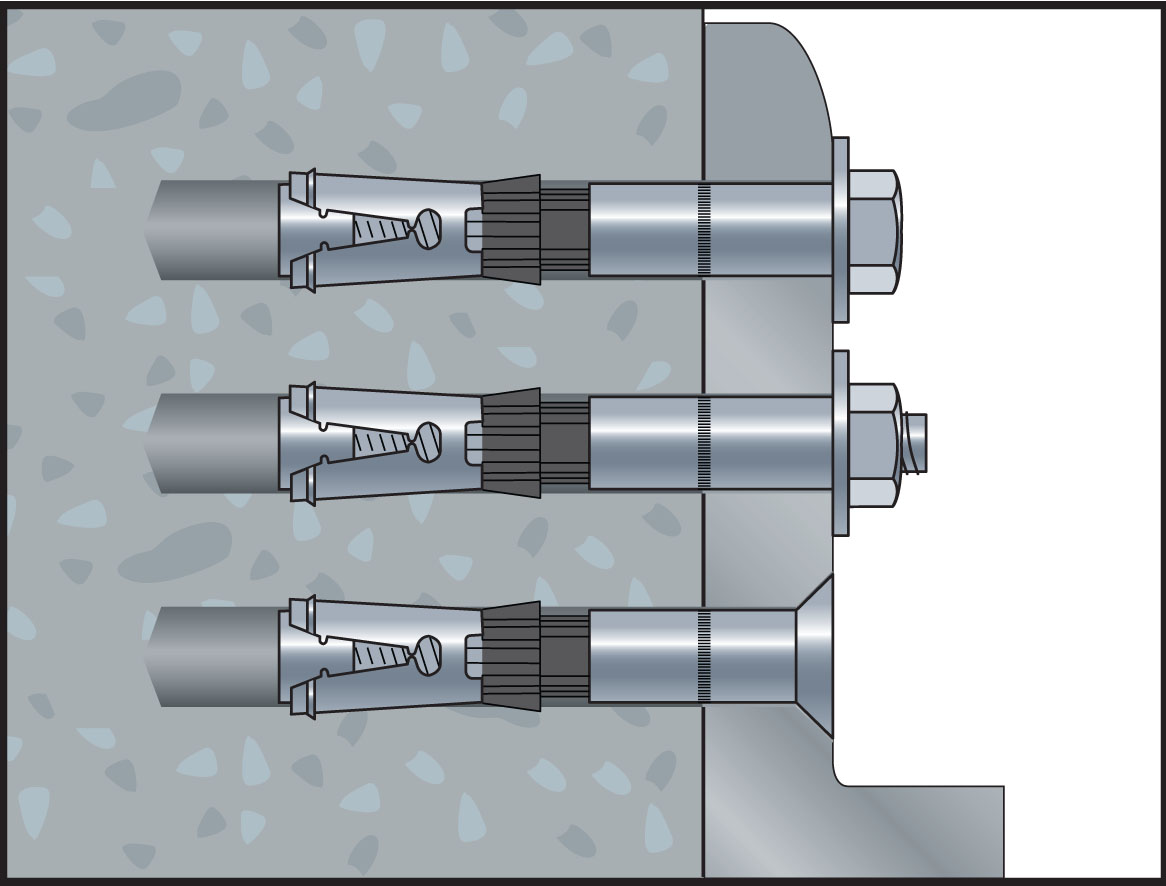

Instalación múltiple de anclajes de altas cargas SLAS, SLAB y SLAC en hormigón
Anclaje de altas cargas SLAS con cabeza hexagonal para fijación en hormigón
Dibujo técnico - SLA - ES
t_sla_de
Preparación del taladro para instalar anclaje SLAS en hormigón
Instalación del anclaje SLAS con cabeza hexagonal en hormigón
Apriete final del anclaje SLAS con llave para fijación segura en hormigón
Instalación múltiple de anclajes de altas cargas SLAS, SLAB y SLAC en hormigón
Diámetro del agujero (mm)
d0 12
Profundidad de agujero (mm)
h1 85
Profundidad efectiva de anclaje (mm)
hef 59
Longitud del anclaje [mm]
La 90
Espesor (mm)
tfix 20
Tipo de rosca
th M8
Tipo de cabeza
Head Cabeza hexagonal
Material
Acero
Baño
Galvanizado
Cantidad mínima
30
Peso
g 72
Dibujo técnico - SLA - ES
Aplicación del anclaje altas cargas cabeza hexagonal SLAS en instalaciones industriales
Aplicación del anclaje altas cargas SLAS en sistemas de tuberías industriales
  • Soportes de acero
  • Vigas de acero
  • Máquinas
  • Instalaciones técnicas
  • Plataformas elevadoras
  • Tuberías pesadas
  • Bandejas
  • Sistemas de baldas pesadas
Características clave
  • Anclaje de altas cargas con par de apriete controlado
  • El anillo de plástico integrado amortigua las dos partes del anclaje y permite adaptarse y asentar la cabeza metálica a la superficie de hormigón
  • Marca de profundidad de anclaje para una rápida instalación
Materiales adecuados
bm_concrete
Hormigón

Instalación de Anclaje altas cargas SLA S 12-90/20 M8, cabeza hexagonal, cincado

Preparación del taladro para instalar anclaje SLAS en hormigón

Preparación del taladro para instalar anclaje SLAS en hormigón

Instalación del anclaje SLAS con cabeza hexagonal en hormigón

Instalación del anclaje SLAS con cabeza hexagonal en hormigón

Apriete final del anclaje SLAS con llave para fijación segura en hormigón

Apriete final del anclaje SLAS con llave para fijación segura en hormigón

Instalación múltiple de anclajes de altas cargas SLAS, SLAB y SLAC en hormigón

Instalación múltiple de anclajes de altas cargas SLAS, SLAB y SLAC en hormigón
