El anclaje de fijación rápida BA A4 M10-112/10 de acero inoxidable A4 es adecuado para una instalación rápida en hormigón no agrietado como confirma la evaluación ETA (opción 7). Debido a su resistencia a la corrosión, es especialmente adecuado para aplicaciones al aire libre, subestructuras de fachada, barandillas, etc. Los tamaños M8 también se pueden utilizar en piedra natural densa.

Anclaje BA A4 de acero inoxidable con espárrago y tuerca

Material

Acero inoxidable A4

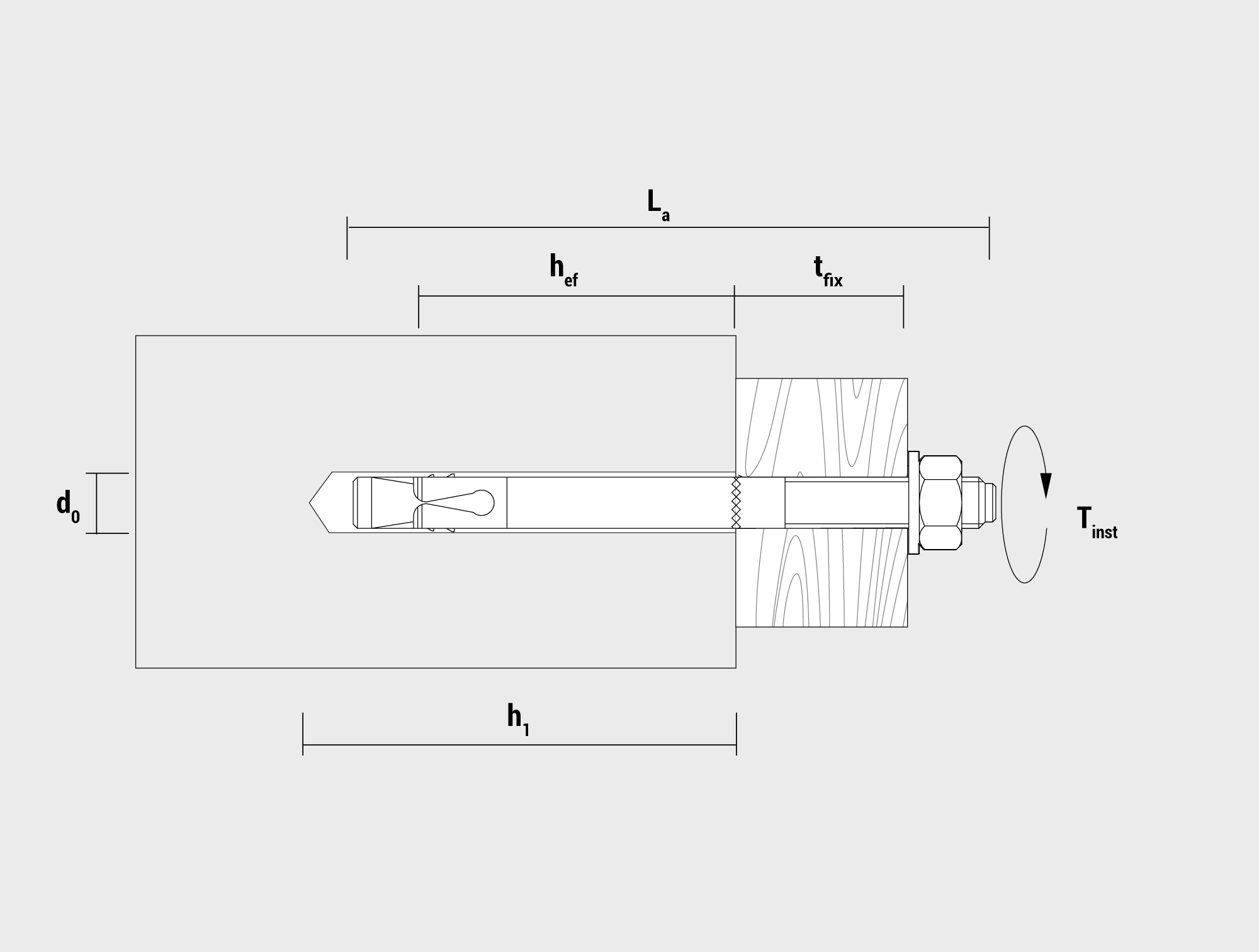

Diámetro del agujero (mm)

d₀ 10

Profundidad de agujero (mm)

h₁ 75

Profundidad efectiva de anclaje (mm)

h_ef 60

Tipo de rosca

th M10

Longitud del anclaje [mm]

L_a 112

Espesor (mm)

t_fix 30

Cantidad mínima

Peso

g 70.9

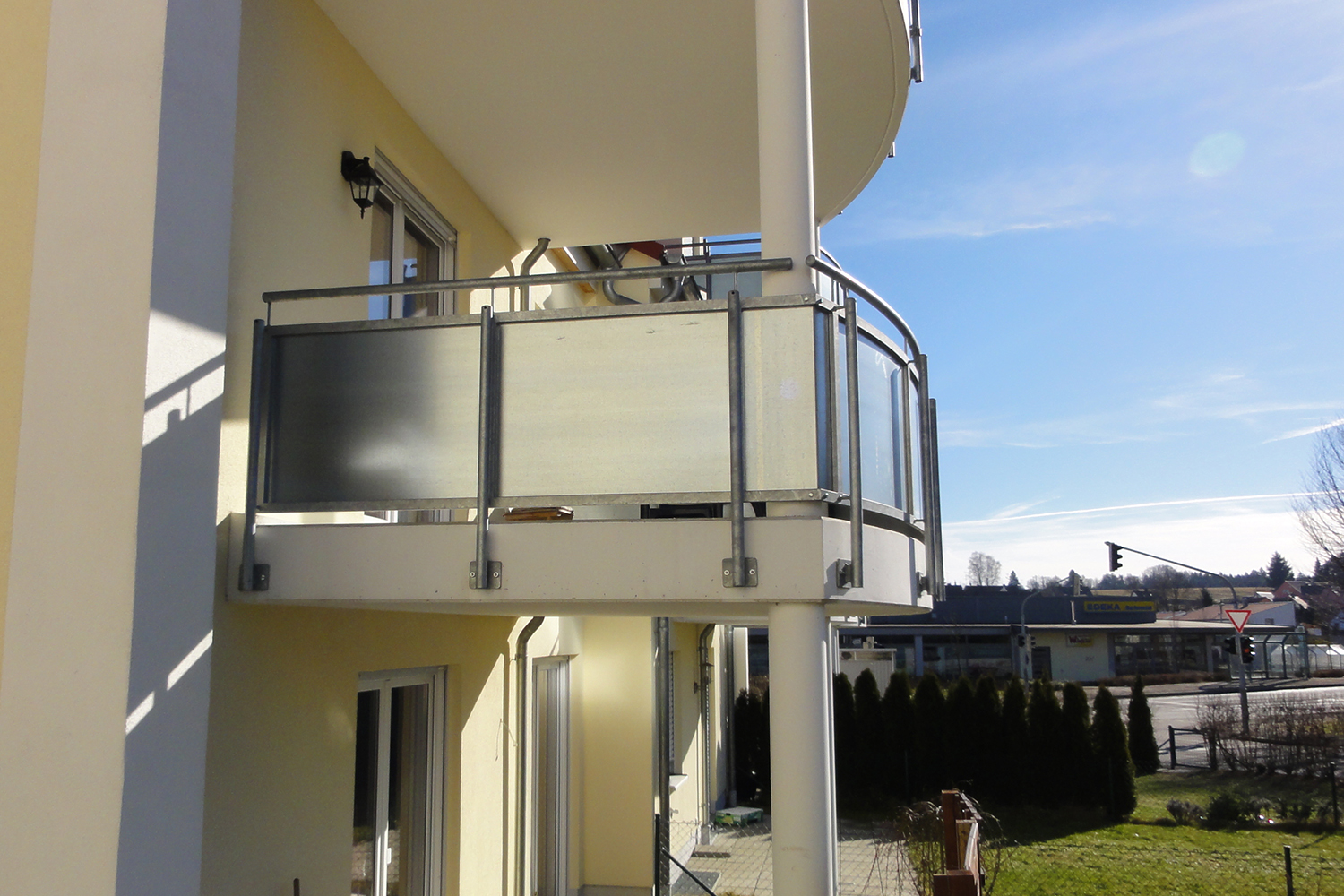

Aplicación de anclajes BA A4 en la fijación de barandillas en balcones

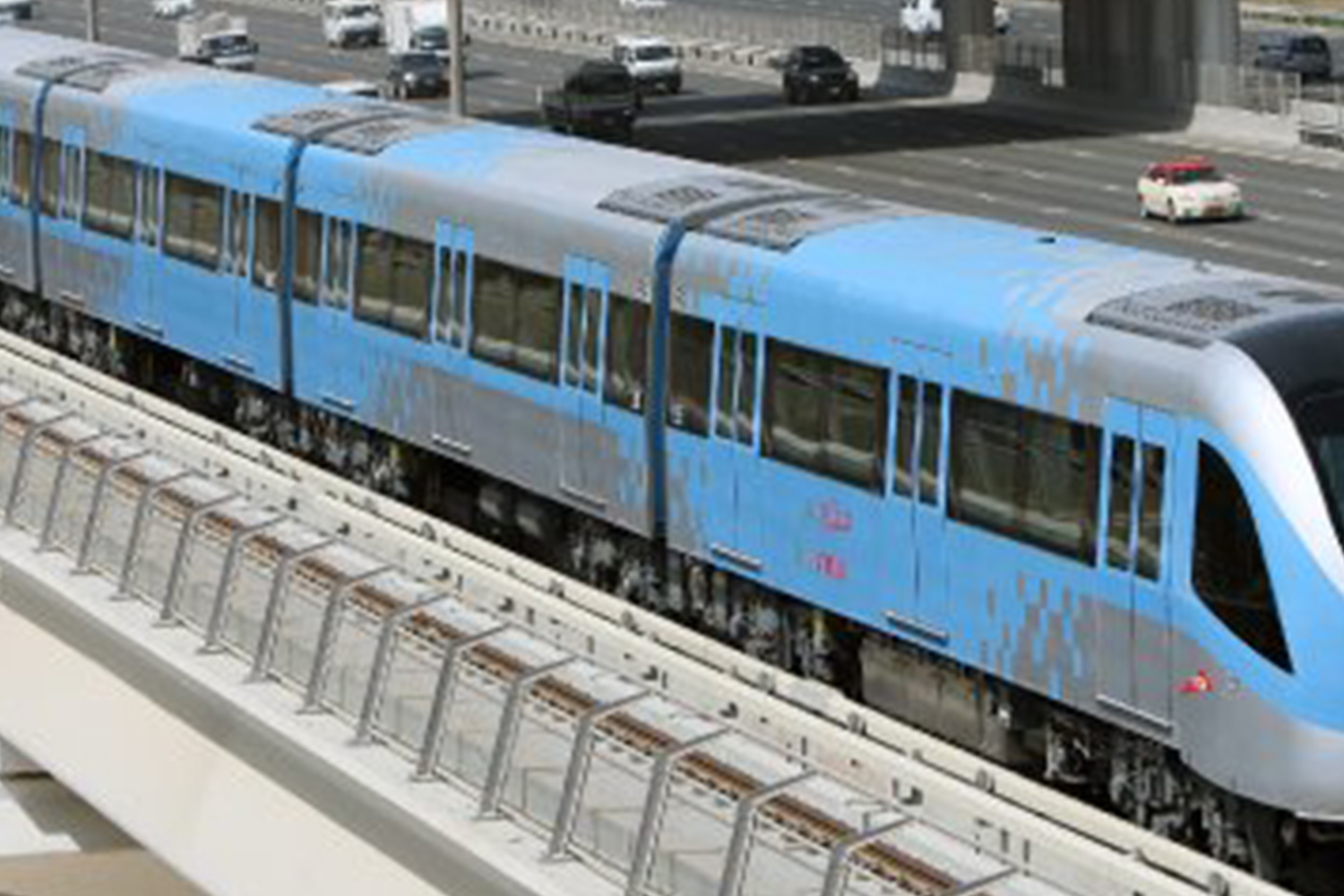

Aplicación de anclajes BA A4 en infraestructura ferroviaria

Barandillas de acero inoxidable
Subestructuras de fachadas
Guardarrail
Bandejas
Soportería de tubería
Unión de estructuras de acero

Características clave

Homologación CE para hormigón no fisurado (Opción 7)
Adecuado para sujetar cargas pesadas en hormigón con reducidas distancias al borde
Acero inoxidable A4 para instalaciones exteriores

Materiales adecuados

Hormigón

Instalación de Anclaje BA M10-112/10 inox A4

Perforación y limpieza del orificio en hormigón para instalación del anclaje metálico espárrago BAZ

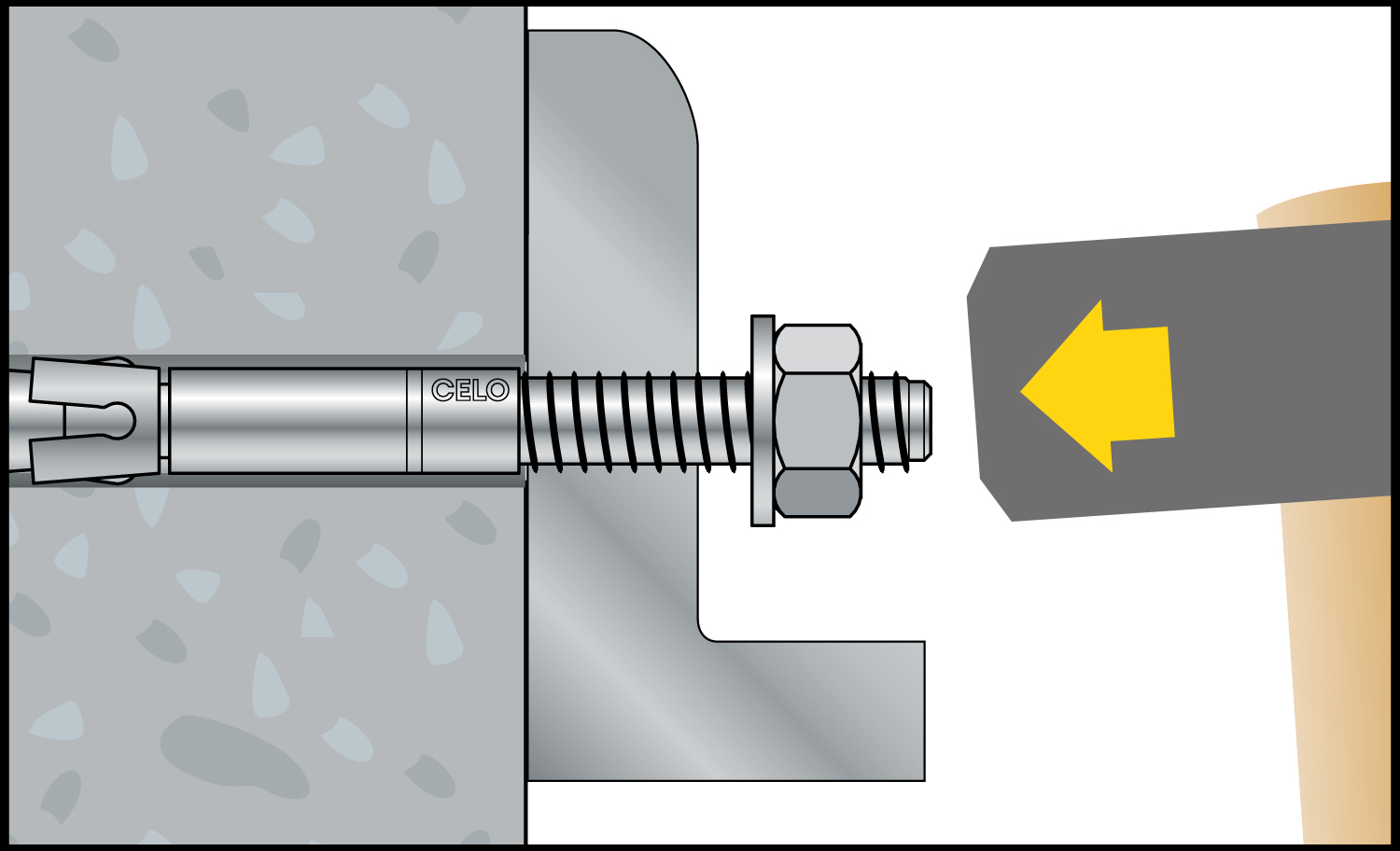

Instalación del anclaje metálico espárrago BAZ en hormigón para fijación de estructuras

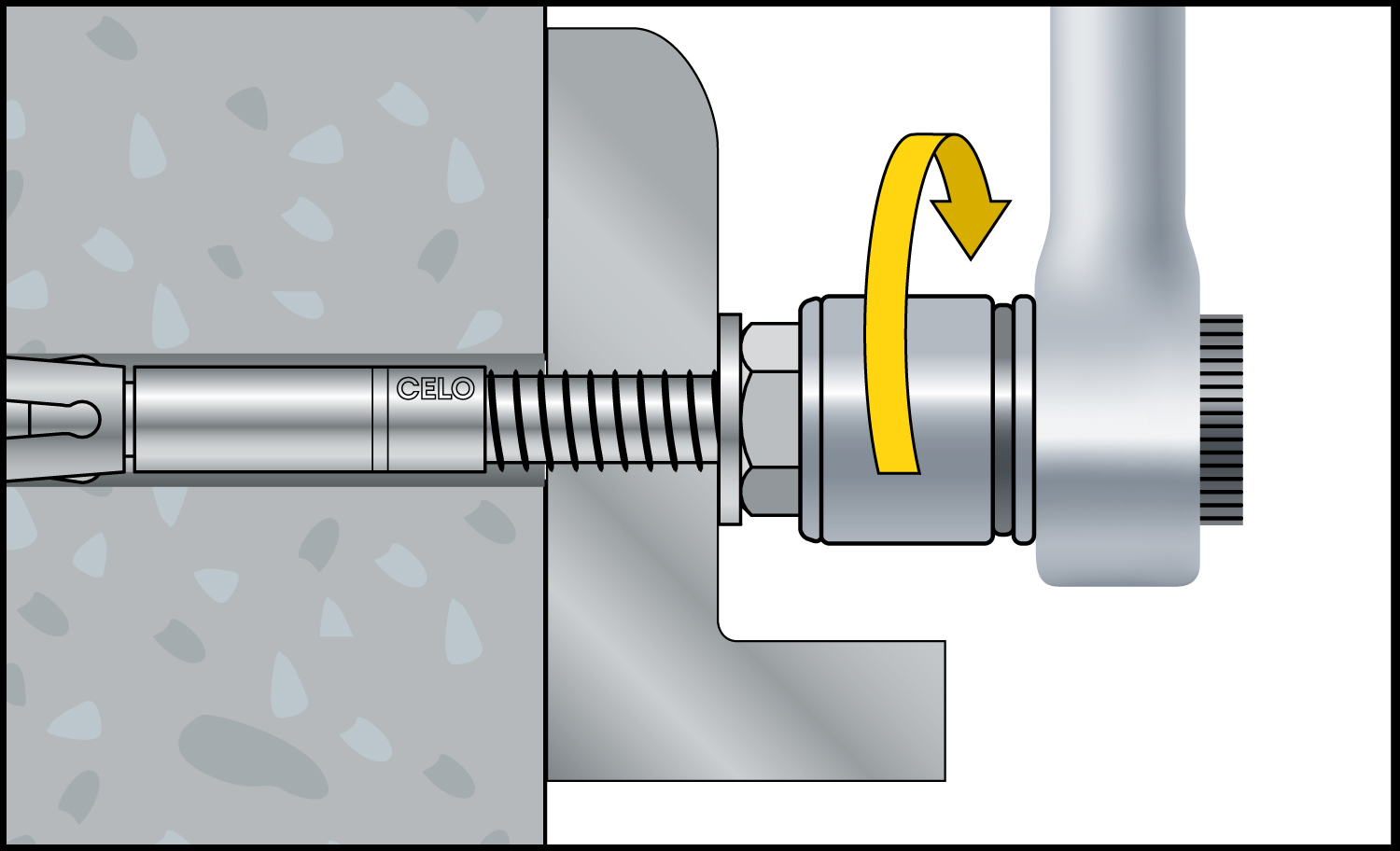

Apriete final del anclaje metálico espárrago BAZ para fijación segura en hormigón

Anclaje metálico espárrago BAZ instalado en hormigón para fijación segura de estructuras
