Taco para fijar sobre aislamientos IPL 95DS incl. M8, acero inoxidable A2

Best Nylon Quality – Garantía de alta calidad en material de nylon Símbolo Hecho en Alemania Símbolo libre de halógenos Centro de pruebas para elementos de construcción (PfB) a2

El taco para aislamiento IPL 95DS M10 ofrece una solución perfecta para la fijación de bajantes directamente en SATE sin generar puente térmico. Un sistema sencillo, rápido, flexible y ajustable. Tornillo en acero inoxidable A2. La arandela de sellado premontada garantiza una adaptación segura a la superficie (Ø = 44,5 mm). Fabricado en nylon soporta temperaturas de - 40 º C a + 80 ° C.

Gracias a la punta autotaladrante, el innovador IPL 95DS se instala muy rápido sin necesidad de tener que hacer un agujero previo en el material aislante (capa externa del aislamiento de hasta 7 mm). Se instala utilizando llave de vaso SW17 (en el taco), llave de vaso SW13 (en la tuerca externa) o con una punta TX25 (en el tornillo).

Imagen de Producto IPL 95DS con Espárrago
Imagen de Producto IPL 95DS con Espárrago
Longitud del tornillo (mm)
Ls 60
Longitud del anclaje (mm)
Ld 95
Tuerca de unión
thc M8
Parte roscada (mm)
Lth 8
Impronta del tornillo
Drive Taco: SW17, Tornillo SW13/TX25
Profundidad de inserción (mm)
Is 20-50
Material
Nylon
Material del tornillo
Acero inoxidable A2
Rosca interior
th M10
Diámetro de la tapa [mm]
KD 44.5
Cantidad mínima
4
Peso
g 53

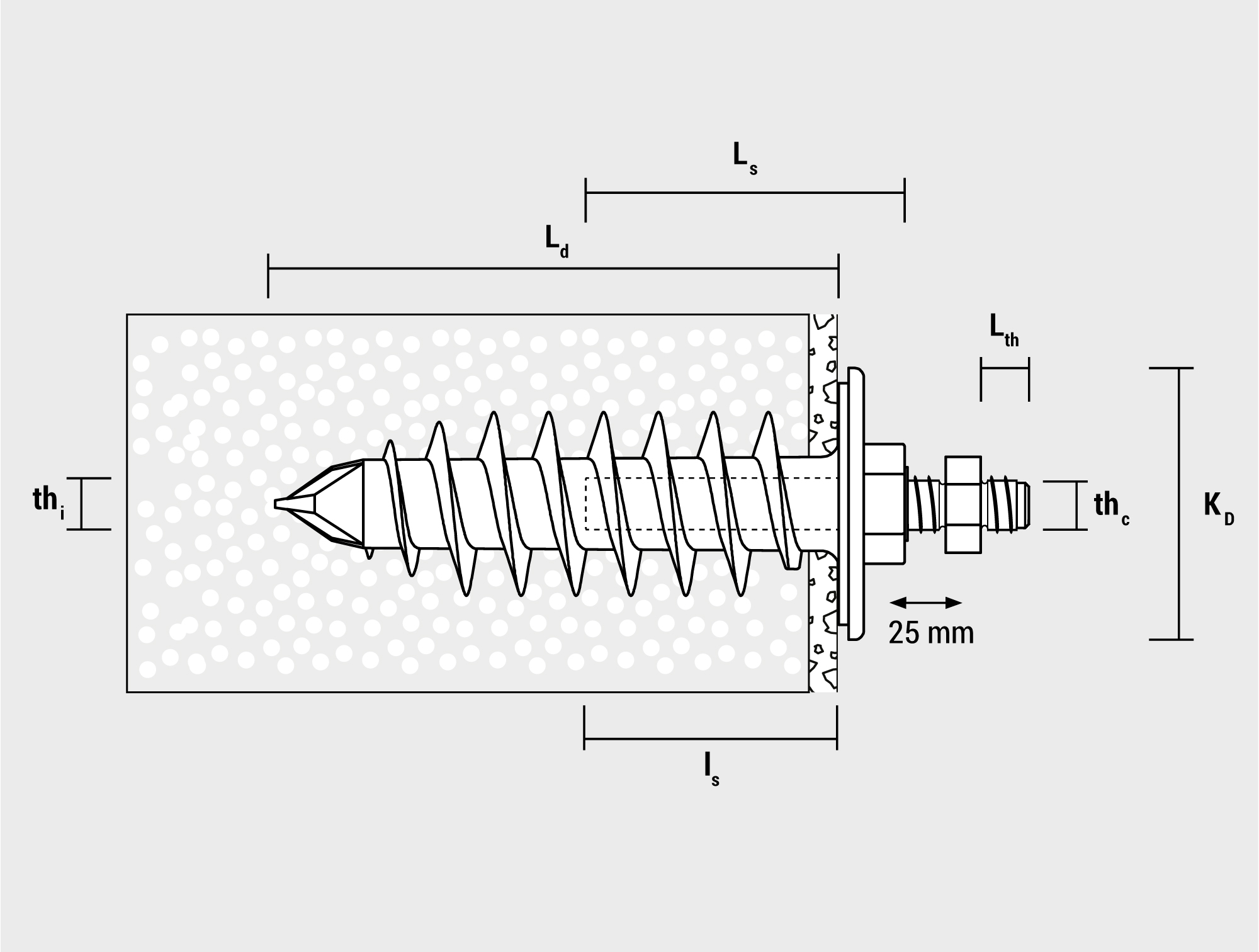

Dibujo técnico fijación para SATE IPL 95DS de CELO
Imagen de Aplicación Taco IPL 95DS Bajante de Agua
Imagen de Aplicación IPL 95DS Contraventana
  • Bajantes de agua de lluvia
  • Buzones
  • Sistema de iluminación en techos
  • Persianas de ventana
Características clave
  • Solución perfecta para la fijación de bajantes en ETICS: ¡fácil, flexible, rápido y adaptable!!
  • Fijación directa en el material de aislamiento - sin puente térmico
  • Varilla roscada premontada: distancia ideal del tubo desagüe a la pared 30 mm; permite ajuste añadido de 25 mm
  • Anillo premontado hecho de caucho celular para sellar resistente a la intemperie
  • No es necesario perforar previamente el cartón yeso (≤ 7 mm) perfora directamente debido a la punta afilada
  • Anclaje espárrago roscado fabricado en acero inoxidable A2 ó con recubrimiento con orgánico para una excelente resistencia a la corrosión
  • Resistente a temperaturas desde - 40 ºC a + 80 ºC
  • Nylon de alta calidad y resistente al envejecimiento
  • Sistema de fijación patentado
Materiales adecuados
bm_etics
SATE (Sistema de Aislamiento Térmico Exterior)
bm_polystyrene
Panel de poliestireno
bm_hardfoam
Paneles de espuma dura
bm_wood_fibre_board
Panel aislante de fibra de madera (pretaladrado: 13 mm)
bm_heraklith
Placas Heraklith

Instalación de Taco para fijar sobre aislamientos IPL 95DS incl. M8, acero inoxidable A2

Inserta el IPL 95DS al taladro

Inserta el IPL 95DS al taladro

Apunta el IPL 95DS y taladra en el aislamiento para que se inserte

Apunta el IPL 95DS y taladra en el aislamiento para que se inserte

Monta el accesorio (abrazadora) a la parte roscada. Puedes ajustar hasta 25mm adicionales la distancia al SATE.

Monta el accesorio (abrazadora) a la parte roscada. Puedes ajustar hasta 25mm adicionales la distancia al SATE.

Completa la instalación (por ejemplo del tubo)

Completa la instalación (por ejemplo del tubo)
