Anclaje tornillo directo a hormigón Ø 6x55 mm, cabeza alomada ancha TX 30, recubrimiento Zn-Al

Símbolo ETA Certificación CE eta_beton-concrete de_r120 hohlkammer

Tornillo de fijación directa a hormigón BTS-6 PT.  Rápido y fácil de instalar, tan solo necesita un pretaladro con broca de 6 y se fija directamente. Crea su propia rosca en el hormigón consiguiendo una mayor resistencia. Homologado CE para múltiples usos en instalaciones no estructurales para hormigón fisurado y no fisurado.

Fijación flexible con dos empotramientos de 50 y 35 mm para grosores en los que se requiera un mínimo taladro para evitar el forjado. Recubrimiento especial con láminas de zinc aluminio que garantizan una resistencia a la corrosión de 240 HNS.

p_bts6_pt

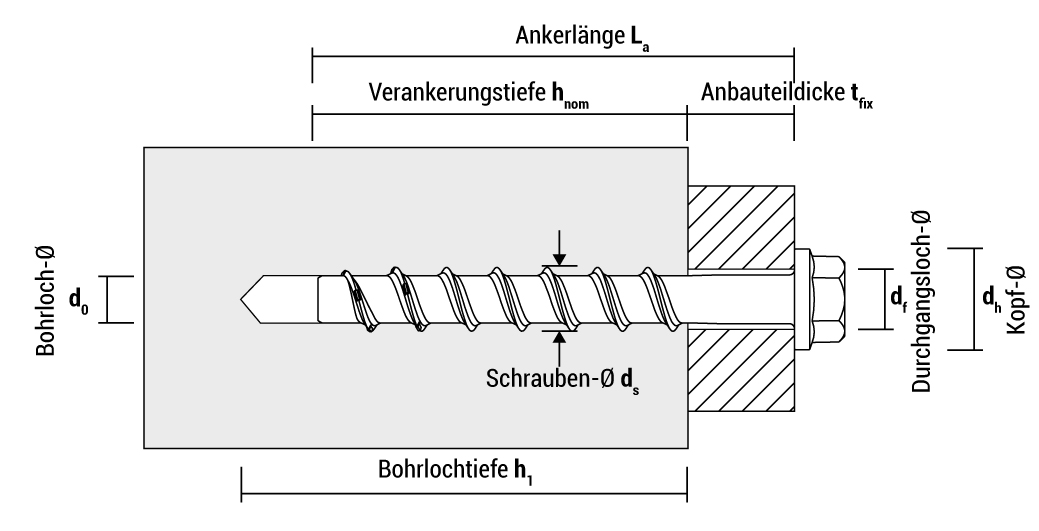

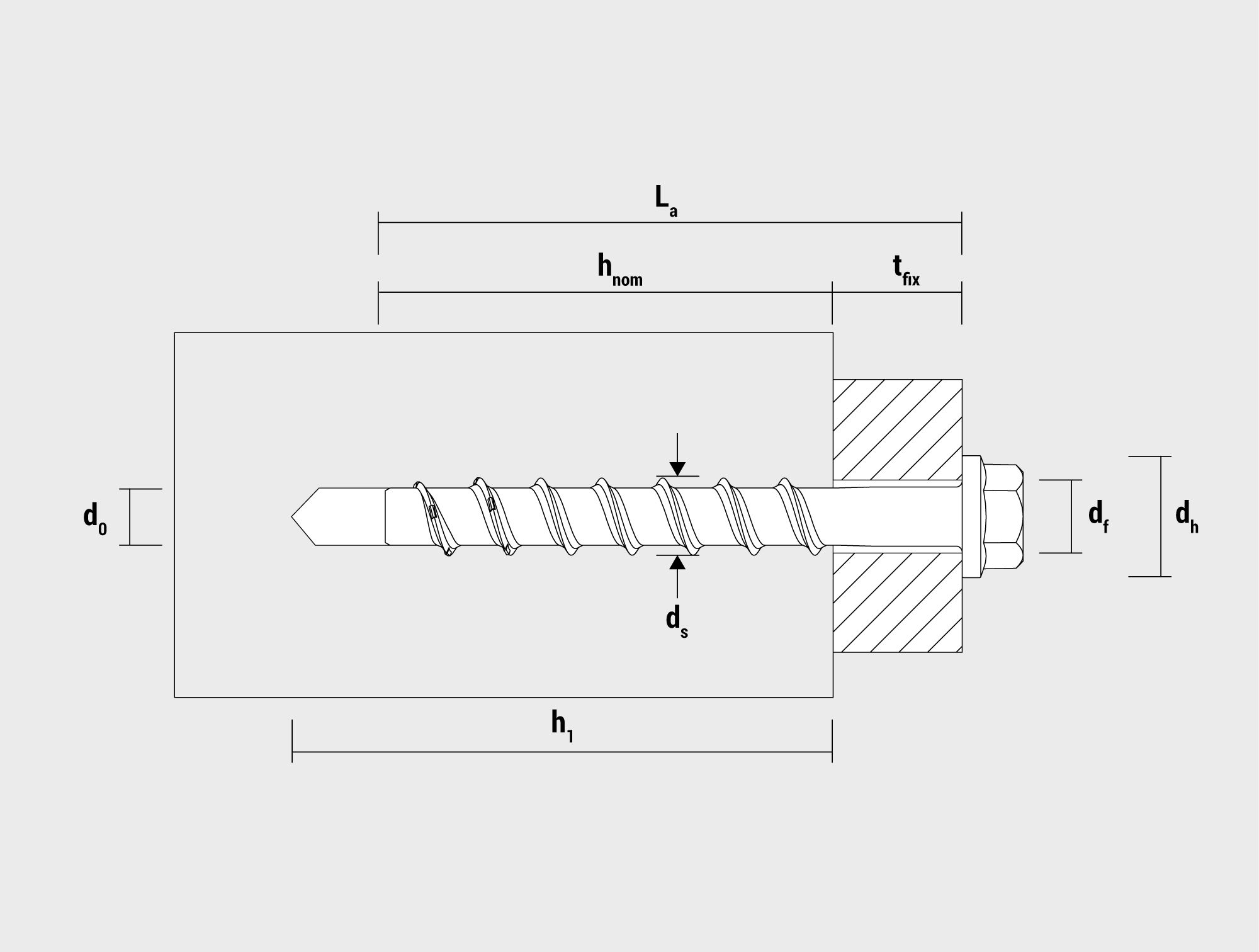

Dibujo técnico - BTS6 - ES
t_bts_de
p_bts6_pt
Dibujo técnico - BTS6 - ES
t_bts_de
Ø tornillo (mm)
ds 7.5
Diámetro del agujero (mm)
d0 6
Profundidad de agujero (mm)
h1 40/55
Profundidad del anclaje (mm)
hnom 35/50
Espesor (mm)
tfix 20/5
Longitud del anclaje [mm]
La 55
Impronta del tornillo
Drive TX30
Diámetro de cabeza (mm)
dh 14.5
Material
Acero
Baño
Láminas de zinc-aluminio gris
Agujero pasante (mm)
df 8-9
Dimensiones del tornillo [mm]
Screw 7.5x55
Cantidad mínima
100
Peso
g 17.14
Dibujo técnico - BTS6 - ES
Imagen de aplicación del tornillo para hormigón BTS6: el tornillo para hormigón sujeta una barra de perfil con tubos.
  • Fijación de rieles
  • Perfiles metálicos
  • Pasamanos
  • Farolas
  • Soporte perfil
Características clave
  • Homologado CE para uso múltiple para aplicaciones no estructurales en hormigón fisurado
  • Rápido sistema para fijar perfiles. etc
  • Fácil sistema con el accesorio, montaje en solo dos pasos; taladrar y fijar con la misma herramienta
  • Permite ajustarse
  • Cabezas diferentes para diversas aplicaciones
  • Posibilidad de dos empotramientos
  • Las longitudes cortas reducen el riesgo de afectar las barras coarrugadas del encofrado
  • Recubrimiento de láminas de zinc aluminio (ZnAl) para una mejor resistencia a la corrosión
  • Tornillo cabeza alomada
Materiales adecuados
bm_concrete
Hormigón
bm_natural_stone
Piedra natural densa

Instalación de Anclaje tornillo directo a hormigón Ø 6x55 mm, cabeza alomada ancha TX 30, recubrimiento Zn-Al

Preparación del agujero en hormigón para instalación de tornillo BTS-6 Ø6

Preparación del agujero en hormigón para instalación de tornillo BTS-6 Ø6

Instalación tornillo BTS-6 Ø6 en hormigón con cabeza alomada ancha

Instalación tornillo BTS-6 Ø6 en hormigón con cabeza alomada ancha

Apriete del tornillo BTS-6 Ø6 en hormigón con herramienta eléctrica

Apriete del tornillo BTS-6 Ø6 en hormigón con herramienta eléctrica

Tornillo BTS-6 Ø6 fijado en hormigón con cabeza alomada ancha

Tornillo BTS-6 Ø6 fijado en hormigón con cabeza alomada ancha
